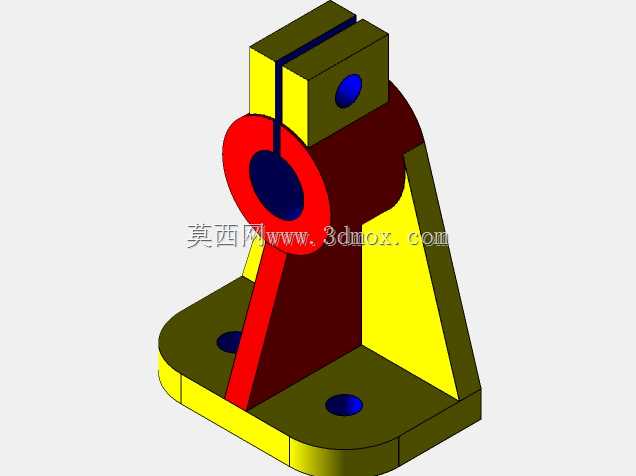

传感器安装铰接支座结构练习模型

　　在工业传感检测类工位的布设场景中，这类带铰接结构的安装支座是调整传感器检测角度、适配不同安装工位的常用结构件，很多刚接触三维建模的从业者在练习拉伸、筋特征、孔特征、圆角特征等基础建模命令时，常会选择这类结构作为练习载体，它的结构复杂度适中，涵盖了机械结构设计中最常见的几类特征组合，能快速帮建模者熟悉特征创建的逻辑与装配约束的基本思路。从实际设备用途来看，这类支座主要用于小型光电类、接近类传感器的铰接安装，上部的开槽夹装结构可以穿装铰接销轴，配合带衬套的铰接孔实现支座上部安装位的角度调整，调整到位后通过上部开槽处的锁紧螺栓夹紧固定，就能让安装在支座上的传感器保持固定的检测角度，适配不同高度、不同倾斜角度的检测面，在流水线工件到位检测、设备行程限位检测、工位物料有无检测这类场景中，这类可调角度的安装支座能大幅降低现场安装的调整难度，不需要额外加工定制安装垫片或者转接板，仅靠自身的铰接结构就能完成角度适配。从结构功能特性来看，底部的安装底板采用了带圆角的矩形结构，两个安装孔对称分布在底板两侧，安装时可以通过螺栓穿过安装孔将整个支座固定在设备机架、型材支架或者工作台面上，底板的厚度经过合理设计，能保证在螺栓锁紧时不会出现底板变形，同时底板与上部立板之间设置了三角形加强筋，筋板分别连接立板侧面与底板上表面，能有效抵消上部铰接部位受载时产生的倾覆力矩，避免立板与底板连接处出现应力集中导致的结构断裂。上部的铰接部位采用了分体式夹装设计，

　　中间的铰接孔内可以镶嵌铜套或者工程塑料衬套，减少销轴转动时的磨损，延长支座的使用寿命，夹装开槽的宽度经过合理设置，既能保证锁紧时能提供足够的夹紧力固定铰接角度，又不会因为开槽过宽导致夹装部位强度不足。从设计思路层面来说，这类结构的建模逻辑遵循从下到上的特征创建顺序，首先绘制底板的草图轮廓，通过拉伸命令生成底板基体，之后在底板上表面绘制立板的草图，拉伸生成立板结构，再绘制筋板的草图通过筋特征生成加强筋结构，之后在上部绘制铰接筒的轮廓，拉伸生成铰接基体，再通过拉伸切除命令生成中间的铰接孔与上部的夹装开槽，最后对所有锐边进行圆角处理，避免安装时划伤操作人员，同时减少应力集中的点位。在设计这类支座时需要重点关注几个安装边界尺寸，

　　首先是底板两个安装孔的中心距，这个尺寸需要和常用的工业铝型材安装孔距匹配，比如适配4040铝型材的话，孔中心距通常设置为30mm左右，保证安装时螺栓能顺利穿入型材的安装槽；其次是铰接孔的中心高度，这个尺寸决定了传感器安装后的检测高度，需要根据常用传感器的检测距离范围设置合理的高度值，避免检测距离过近或者过远导致传感器检测失效；还有上部夹装开槽的宽度，通常设置为2-3mm，保证M4或者M5的锁紧螺栓能提供足够的夹紧力；铰接孔的直径通常根据常用的铰接销轴直径设置，一般为8mm或者10mm，适配标准的圆柱销轴，不需要额外定制非标销轴。另外在结构细节上，底板的圆角半径通常设置为5mm，既可以避免锐边带来的安全隐患，

　　也能在建模时练习圆角特征的使用，铰接筒的外径要比铰接孔直径大6-8mm，保证筒壁有足够的强度承受夹紧力与铰接载荷，筋板的厚度通常设置为3-4mm，既能提供足够的支撑强度，又不会因为筋板过厚导致材料浪费或者成型时出现缩痕。这类结构虽然是基础建模练习的载体，但它的结构逻辑完全符合实际工业应用的设计要求，很多实际生产中使用的传感器安装支座都是在这个基础结构上衍生而来，比如在铰接部位增加传感器安装板、在底板上增加长圆孔实现位置的横向调整、在筋板上增加走线槽固定传感器线缆等，掌握这个基础结构的建模思路与设计要点，就能快速拓展设计出各类适配不同场景的传感器安装支架，对于刚入行的结构设计人员来说，吃透这类基础结构的设计逻辑，比盲目追求复杂曲面建模更能快速提升实际工程设计能力，毕竟工业场景中绝大多数的结构件都是这类由基础特征组合而成的实用型零件，可靠、易加工、易安装才是这类零件设计的核心诉求。
