入耳式线控带麦通话耳机结构设计

　　日常做消费电子结构建模时，这类带麦有线耳机的结构细节往往容易被忽略，很多新手建模时只会做个大致的外壳轮廓，忽略实际装配和使用场景里的结构约束。先从实际使用场景说，这类耳机主要适配移动通讯、随身音频播放场景，集成的麦克风拾音结构要满足近场人声拾取需求，线控模块要兼顾盲操作的触感反馈，线材部分要考虑日常弯折、拉扯的疲劳寿命，分线处的应力释放结构是设计里的重点，很多量产耳机的故障点都出在分线位置反复弯折导致的内线断裂。

　　从功能特性拆解来看，耳机主体部分要兼顾入耳佩戴的密封性和舒适度，耳塞套的配合槽尺寸要匹配通用硅胶套的安装公差，耳机壳体内要预留发声单元、调音孔的安装空间，出声孔的位置要对准耳道方向，避免声短路影响低频表现。集成的麦克风拾音端要做拾音孔的防尘网安装位，线控模块内部要预留PCB板、按键弹片的安装空间，外壳的合模线位置要避开手指频繁接触的区域，提升握持操作的触感。线材部分采用多芯绞合结构，外层TPE护套的建模要还原实际线材的自然弯折形态，分线处的尾卡结构要做渐变的硬度过渡，从硬胶的分线块到软胶的线材护套逐步降低刚度，减少弯折时的应力集中。

　　设计思路上，建模时先从人耳佩戴的人机尺寸反推结构边界，入耳段的直径控制在13-15mm区间，伸入耳道的导音管长度控制在8-10mm，适配多数成年人的耳道尺寸，避免佩戴时的胀痛感。线控模块的位置设置在下巴下方150mm左右的线材段，也就是日常佩戴时手指自然下垂能够到的位置，线控外壳的长宽尺寸控制在35mm*12mm，厚度8mm，表面的按键凸起高度1.2mm，按键间距6mm，满足盲操作时的触感区分，不用看就能准确按到功能键。麦克风的拾音端朝向嘴部方向，拾音孔直径1mm，内部预留防尘网的0.3mm安装间隙，避免灰尘进入麦芯影响拾音灵敏度。

　　安装边界方面，耳机壳体采用超声波焊接结构，上下壳的焊接筋宽度0.4mm，焊接溢料槽深度0.2mm，避免焊接时溢料影响外观。发声单元采用10mm动圈单元，安装位的台阶尺寸要和单元外圈的橡胶圈过盈配合，过盈量控制在0.15mm，既保证密封性能，又不会压坏单元振膜。线材和耳机壳体、线控模块的连接位置都做尾卡固定，尾卡插入壳体的深度不小于8mm，内部打胶固定的槽位宽度1mm，保证线材拉扯时不会把内线扯断。分线处的滑块结构要能在线材上顺畅滑动，滑动阻尼控制在0.5N左右，既能固定分线位置，又能方便用户调整线材长度适配不同佩戴场景。

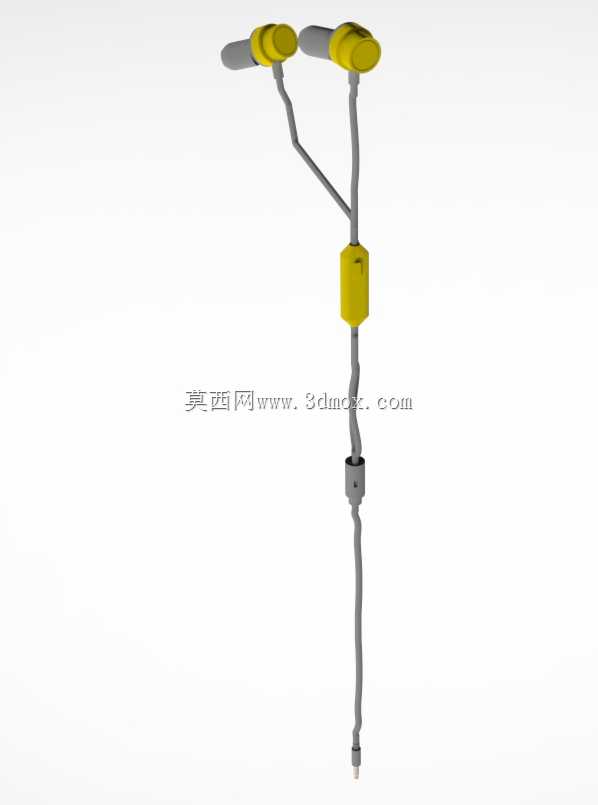

　　很多人建模时会把线材做成笔直的形态，完全不符合实际使用的自然垂落状态，这次建模时特意还原了线材自然弯折的曲率，线控模块和分线块的位置也按照实际佩戴的重力垂落位置设置，麦克风拾音端的弯折角度刚好对准嘴部方向，不需要用户刻意调整线材位置就能获得清晰的拾音效果。另外在细节上，耳机插头部分虽然图中未完全展示，但按照通用3.5mm四级插头的尺寸预留了线尾的应力释放结构，插头尾卡的弯折角度做了圆弧过渡，避免插在手机上时弯折导致的插头内线断裂。调音孔的位置设置在耳机壳体的背面，孔径0.8mm，内部预留调音棉的安装空间，通过调整调音棉的密度可以调整耳机的频响曲线，满足不同的音质调校需求。

　　从结构可靠性角度，所有的棱角位置都做了R0.3以上的圆角处理，避免应力集中导致的壳体开裂，线材和硬胶连接的位置都做了软胶包胶过渡，包胶长度不小于10mm，模拟实际量产时的二次注塑结构，提升连接位置的耐弯折性能。按键部分采用硅胶按键和塑胶按键帽的组合结构，按键的行程控制在0.8mm，按压力度控制在2N左右，兼顾按压手感和按键寿命，正常使用下按键寿命可以达到5万次以上。整体结构没有多余的复杂零件，所有零件都满足注塑成型的工艺要求，拔模斜度统一做1.5度，筋位厚度不超过壳体壁厚的0.7倍，避免注塑时出现缩痕影响外观和结构强度。
