基础特征组合练习用机械结构件

　　这个结构件的建模过程覆盖了机械三维设计里最常用的几类基础特征操作，从拉伸凸台的基准选择，到斜切面的切除参数设定，再到多实体组合的布尔运算逻辑，每一步都对应实际机械零件加工里的常见工序逻辑。在日常的结构设计工作中，这类组合特征的练习能帮设计者快速建立空间构型思维，避免在复杂零件建模时出现特征顺序混乱、参考基准丢失的问题。

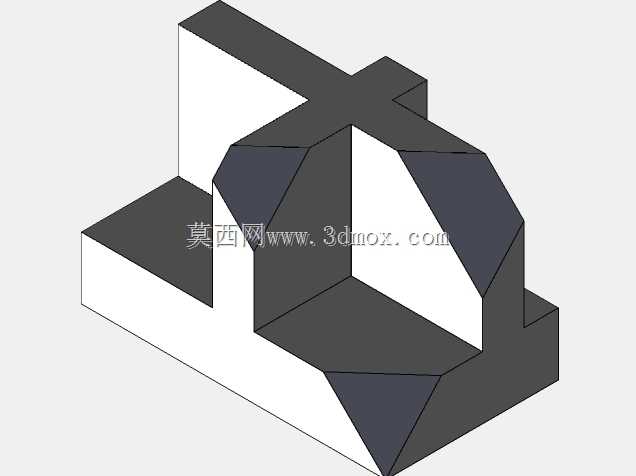

　　从实际应用场景来看，这类结构件常作为传感器安装支架的基础构型参考，在工业检测工位、自动化生产线的传感单元固定场景中，需要兼顾安装基面的平整度、侧向支撑的结构强度，同时预留足够的走线与调整空间。这个练习模型的L型底座部分，对应实际安装时与设备型材台面的贴合面，底座上预留的凸台结构可以对应安装孔位的凸台补强，避免薄底座锁附螺丝时出现应力变形。上部的十字交叉支撑结构，一方面可以作为传感元件的安装承载面，不同方向的平面能适配不同检测角度的传感器安装需求，另一方面交叉结构的力学性能更优，在设备运行产生振动的工况下，能减少支撑结构的谐振幅度，保证传感器检测数据的稳定性。

　　设计思路上，这个模型没有采用复杂的曲面造型，全部使用规则的拉伸、切除、倒角特征完成，核心是训练设计者对特征父子关系的梳理能力。建模初始阶段选择底座底面作为第一基准，先完成底座主体的拉伸，再依次向上构建垂直支撑壁，之后处理斜向的切除面——这部分斜切结构对应实际零件的避空设计，在安装位置周边有其他突出构件时，斜切面可以避免装配干涉，同时相比直角切除能减少应力集中点，提升构件的抗疲劳性能。中间的空腔结构并非单纯的减重设计，在实际传感支架应用中，空腔可以容纳传感器的接线端子、转接电路板等部件，让整体安装结构更紧凑，减少外部走线的防护需求。

　　外形尺寸与安装边界方面，这类练习模型的尺寸比例参考了常规小型工业传感器的安装规格，底座的长宽比例适配标准40系列铝型材的安装孔距，垂直支撑的高度满足常见光电传感器、接近开关的检测高度要求，斜切面的角度设定在45度，既符合机械加工中常见的倒角、避空角度规范，也能在建模时让特征参数更规整，减少不必要的尺寸计算。安装边界上，底座的外延部分预留了足够的锁附空间，不会因为支撑结构的突出导致安装工具无法操作，上部的各个安装平面之间的间距，也满足常规传感器的安装调整行程，不需要额外增加转接板就能完成不同型号传感器的固定。

　　在建模练习过程中，完成这个模型能让设计者熟悉不同特征的叠加逻辑，比如先做主体凸台再做切除，比逐个拼接小实体的建模效率更高，特征树的逻辑也更清晰，后续修改尺寸时只需要调整对应特征的参数，不需要重构整个模型。这种建模逻辑和实际机械加工的工序逻辑是对应的：先下料做出主体坯件，再通过铣削加工各个平面、斜切面，最后做孔位和补强结构，掌握这种对应关系，能让三维建模的结果更符合实际加工工艺要求，避免设计出无法加工或者加工成本过高的结构。
