连杆式90度工件翻转作业机构

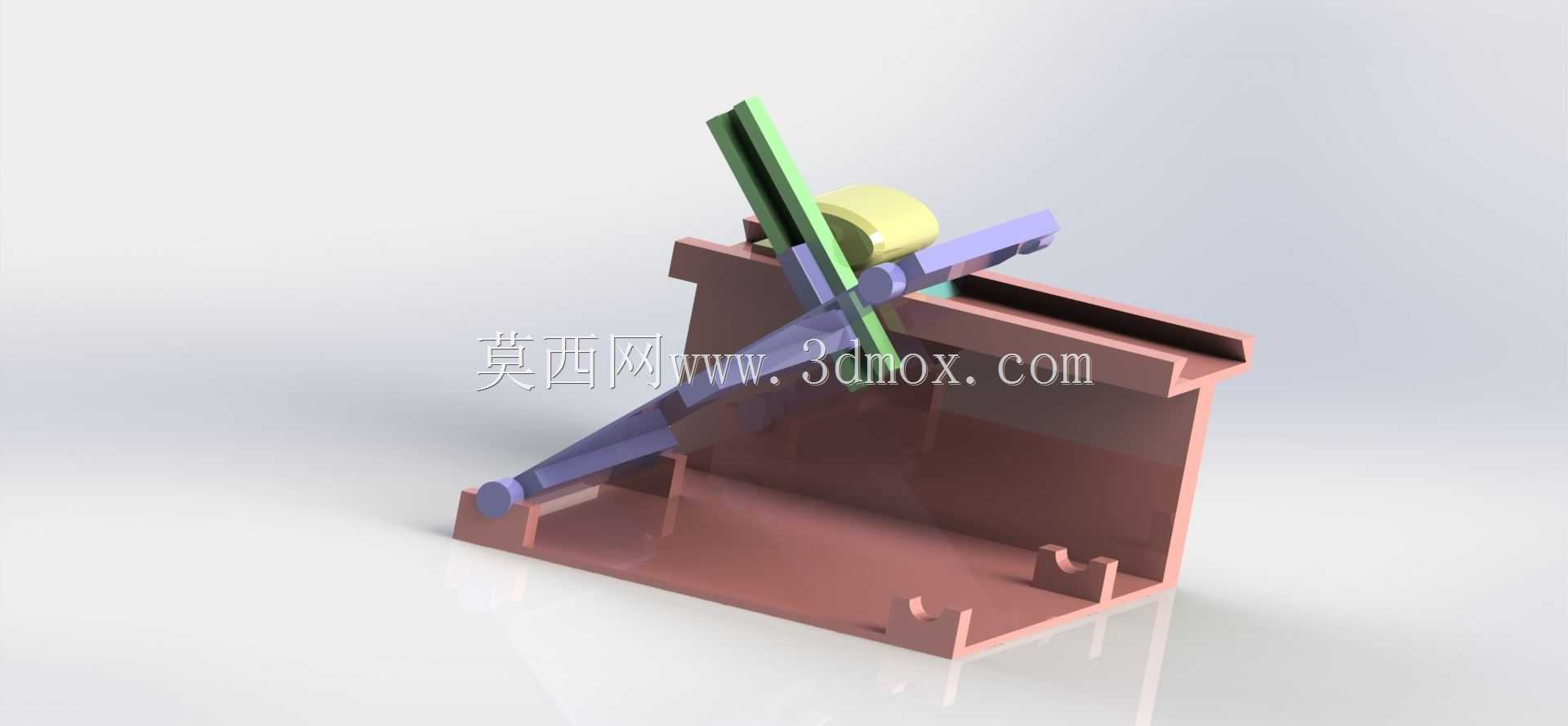

　　在自动化产线的工位衔接环节，工件姿态转换是很多装配、检测、加工工序绕不开的需求，这套90度翻转机构正是针对这类场景开发的纯机械传动执行单元，不需要复杂的电控逻辑配合，仅靠驱动端的直线或旋转输入，就能通过连杆组的运动轨迹约束，平稳完成工件从水平放置到竖直姿态、或是反向的90度翻转动作，适配电子元器件装配、小型五金件加工、传感器组装这类需要频繁切换工件作业面的生产场景。从实际使用的角度看，这类翻转机构最核心的优势是运动轨迹完全由连杆铰接点的位置决定，不需要额外设置复杂的导向限位结构，只要在设计阶段算好各杆长比例和铰接点的相对位置，就能保证翻转过程中工件不会出现滑脱、磕碰的问题，相比采用旋转气缸直接带动转台的翻转方案，

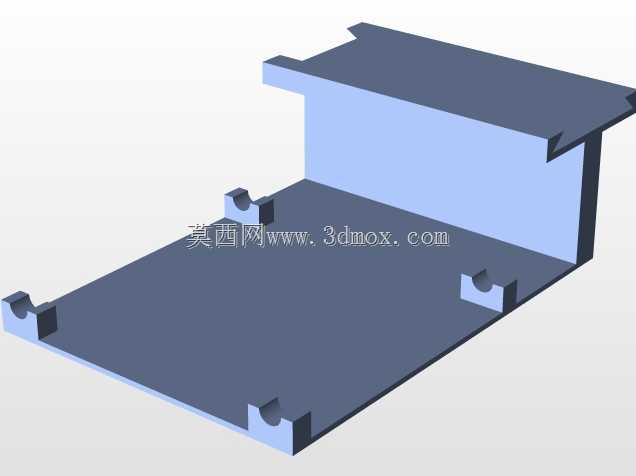

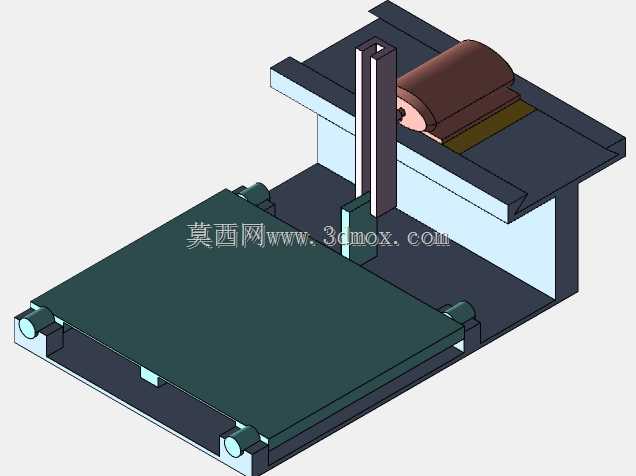

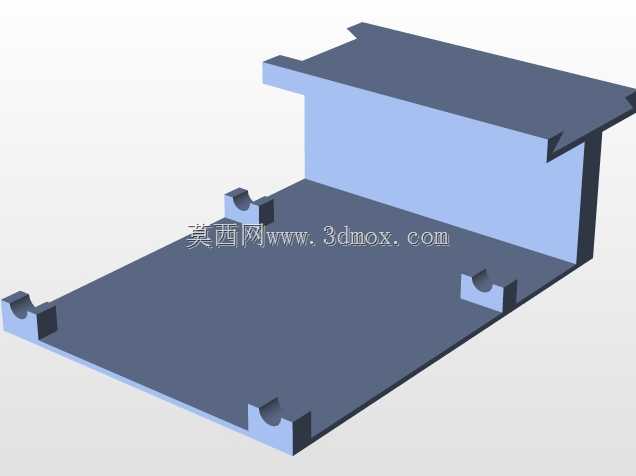

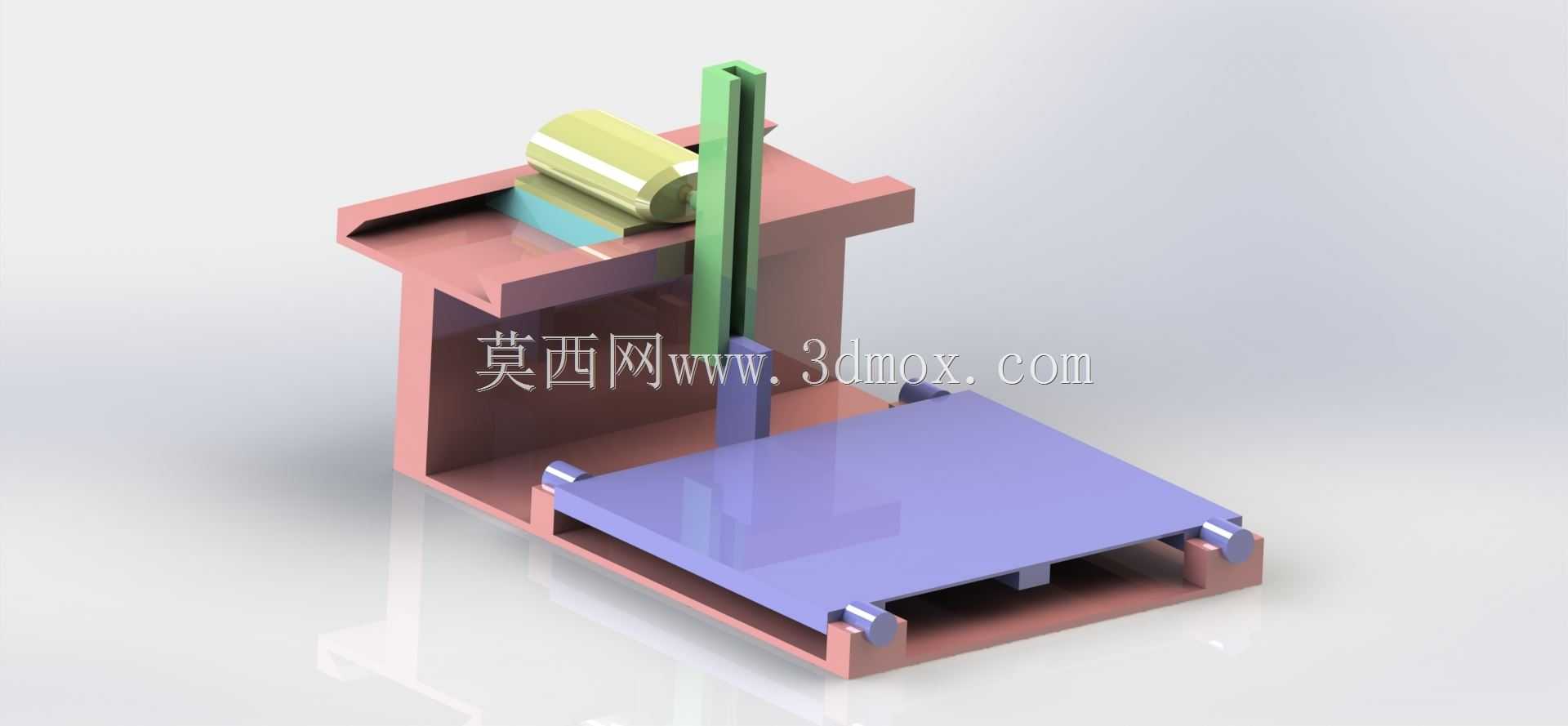

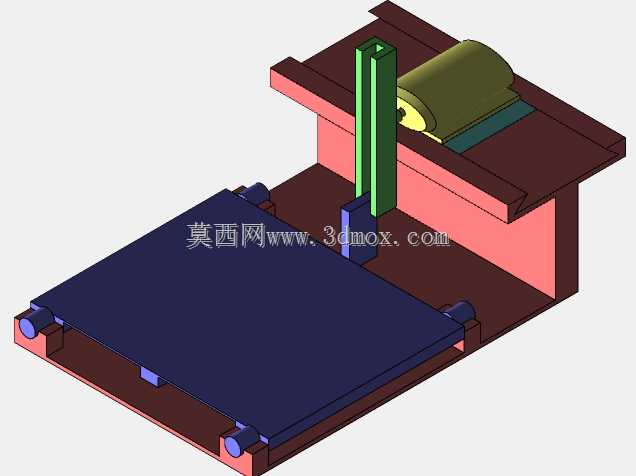

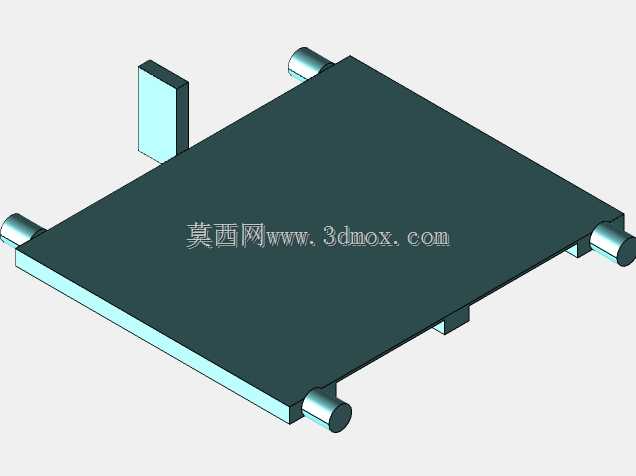

　　连杆式结构的启停冲击更小，运动过程中速度变化更平缓，对于表面易刮花、或是内部有精密脆弱组件的工件来说，能大幅降低翻转工序的不良率。这套机构的整体布局采用了框架式承托结构，底部的平板基座是整个机构的安装基准，安装时只需要保证基座平面与产线输送面的平行度误差在允许范围内，就能保证翻转工位和前后输送工位的对位精度，不需要做复杂的二次调平。基座上方的粉色框架主体承担了所有运动组件的承载作用，竖直布置的绿色导杆是翻转执行端的运动导向件，能约束连杆组的运动方向，避免翻转过程中出现侧向偏移，导杆和框架之间采用滑动配合，配合间隙控制在合理范围内，既不会因为间隙过大出现运动卡滞，也不会因为间隙过小导致加工装配难度提升。

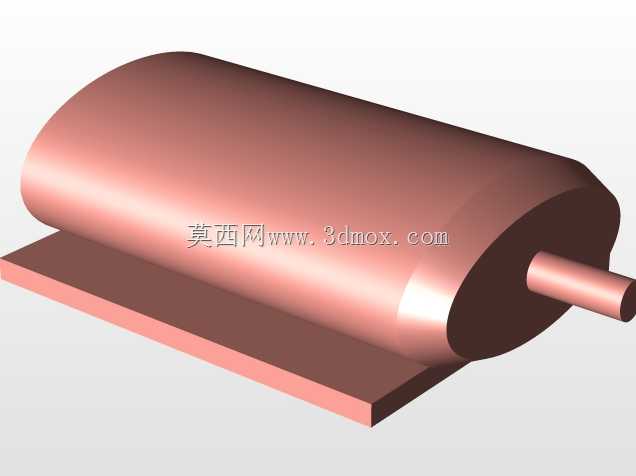

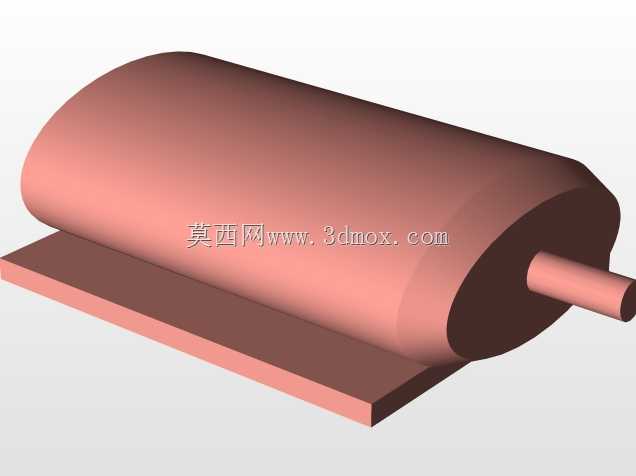

　　和工件直接接触的承托部分做了台阶式限位设计，放置工件的位置有凸起的挡边，翻转过程中工件靠自重和挡边的限位就能保持相对位置稳定，不需要额外设置夹紧结构，对于外形规则的板类、块类工件来说，上下料的动作可以直接和输送线对接，不需要额外增加夹紧松开的动作节拍，能有效提升整线的生产效率。设计这类连杆翻转机构的时候，最需要注意的是死点位置的规避，在翻转行程的两个终点位置，要通过连杆角度的设计让机构处于自锁状态，这样即使驱动端失去动力，工件也不会因为自重出现反向回落的问题，不需要额外增加定位锁止结构，就能保证工位停留时的姿态稳定性。整套机构的运动部件都做了等强度设计，连杆的铰接位置采用了耐磨衬套结构，

　　长期往复运动也不会因为铰接点磨损出现运动精度下降的问题，维护时只需要定期在铰接点加注润滑脂即可，日常运维的成本很低。从安装边界来看，这套机构的横向占用空间和常规的直线输送工位基本一致，不需要额外占用产线的侧向空间，竖直方向的高度也控制在常规作业工位的允许范围内，不会和产线上方的其他作业机构产生运动干涉，不管是新产线搭建还是旧产线的工位改造，都能直接适配安装，不需要对原有产线的布局做大幅度调整。在实际选型适配的时候，只需要根据待翻转工件的重量和外形尺寸，对应调整连杆的杆径、承托板的尺寸以及导杆的直径即可，核心的运动轨迹逻辑不需要做改动，设计复用性很强，能大幅缩短同类工位的设计开发周期，减少重复建模和运动仿真的工作量。机构的驱动端可以根据现场的动力条件选择，不管是采用气缸做直线驱动，还是采用电机加曲柄的结构做旋转驱动，都能和这套连杆结构完美适配，不需要对机构的主体结构做改动，适配不同工厂的动力源配置习惯。
