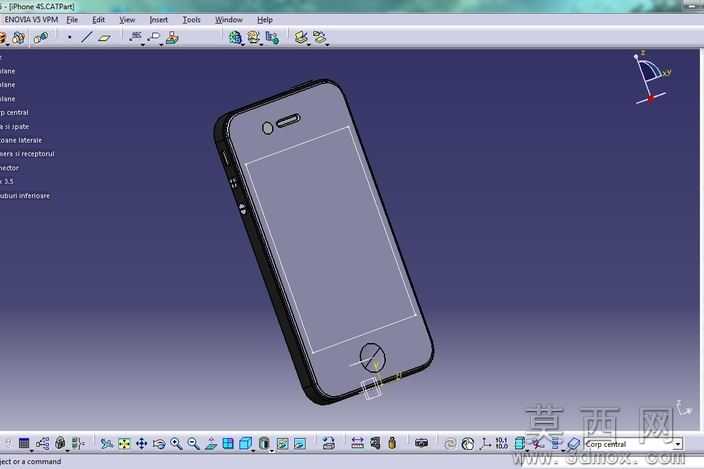

苹果iPhone4S智能手机外观结构三维建模

本次建模围绕经典直板触屏智能手机iPhone4S展开，在三维建模过程中首先参考真机实物的比例参数，以毫米为单位搭建全局坐标系，先通过草绘绘制手机正面的矩形轮廓，对四个边角做符合真机弧度的圆角处理，确定整机115.2×58.6×9.3mm的三维尺寸基准。建模过程中优先处理机身中框的金属边框结构，通过拉伸凸台生成基础中框实体后，对边框侧边的按键位、静音拨片开槽、天线分隔缝做精准的切除特征，还原金属边框的分段式结构细节。正面部分单独构建玻璃面板的实体层，在面板上方区域绘制听筒的细长开槽、前置摄像头的圆形开孔以及光线距离传感器的小圆孔特征，面板下方的圆形Home键单独做装配级建模，还原按键的凹陷弧度与周边金属装饰圈的层次结构。背面部分同样采用玻璃材质的实体构建，后置摄像头的矩形凸起模组单独做拉伸处理，精准还原摄像头镜片、闪光灯的位置排布与尺寸比例，摄像头周边的金属装饰圈做环形凸台特征，还原真机的视觉层次。机身侧边的音量加减键、电源键、静音拨片都采用独立的实体建模，按键与中框开槽的间隙控制在0.1mm的合理装配公差范围内，底部的30针数据接口、扬声器开孔、麦克风开孔都通过阵列切除特征完成，精准还原开孔的排布规律与尺寸大小。在材质与渲染设置环节，中框部分赋予磨砂金属材质，调整金属粗糙度与反射参数还原不锈钢边框的质感，正反两面玻璃赋予高透光的玻璃材质，添加轻微的反射与折射效果，还原双面玻璃的莹润质感，屏幕区域单独赋予深色玻璃材质，模拟熄屏状态下的屏幕视觉效果。建模全程采用参数化设计思路，所有特征的尺寸都关联全局参数，方便后续调整修改，整体模型完整还原了iPhone4S的经典外观结构，各部件的比例、位置、细节特征都与真机保持一致，可用于产品外观展示、结构参考、3D打印原型制作等场景，模型的实体特征完整，没有破面、重叠面等几何错误，装配层级清晰，各部件可单独拆分编辑。
