标准USB公头连接组件三维建模作品

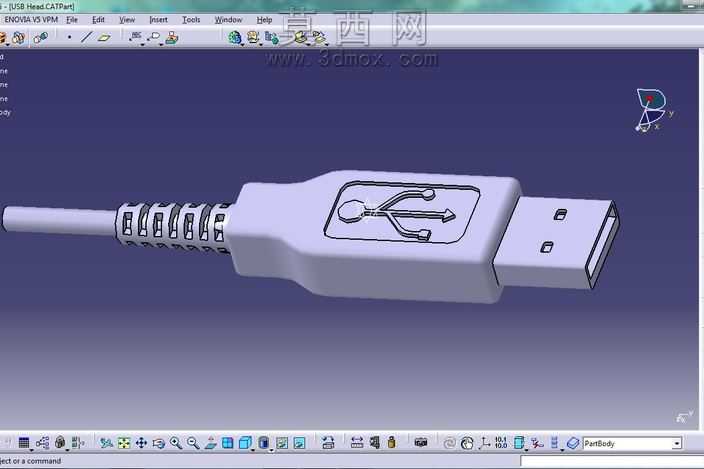

本作品为标准USB公头连接组件的三维建模成果，建模过程依托CATIA三维设计环境完成，整体遵循USB接口通用规范进行尺寸还原与结构搭建。建模初期首先梳理USB公头的结构组成，将整体拆分为金属插接头、绝缘塑壳主体、线缆防弯折护套、连接线缆四个核心模块，采用自顶向下的建模思路先完成整体轮廓的草绘定位，确保各部件的装配公差符合实际生产的配合要求。金属插接头部分通过凸台拉伸、切除命令完成金属壳体与内部接触弹片的结构制作，还原了插接头表面的定位卡扣凹槽与弹片排布结构，材质参数设置为哑光金属质感，模拟镀锌合金外壳的真实表面效果，同时对插接头的边缘做了细微倒角处理，还原真实产品的工艺细节。绝缘塑壳主体部分采用多段曲面建模与实体填充结合的方式，还原了塑壳圆润的边角过渡，在塑壳上表面精准制作了标准USB标识的浮雕特征，通过凹槽命令将标识图案嵌入塑壳表面，材质设置为浅灰色磨砂塑料质感，还原普通USB接头塑壳的哑光触感。线缆防弯折护套部分通过螺旋扫描与阵列命令，还原了护套上的多道环形防弯折槽结构，该部分材质设置为软质橡胶质感，通过调整材质的反光度与粗糙度，模拟橡胶护套的半哑光弹性质感，同时完成护套与塑壳、线缆的过渡衔接，确保连接处无结构缝隙。连接线缆部分采用圆柱拉伸与曲面扫掠完成基础形态，材质设置为黑色绝缘橡胶质感，还原线缆外被的表面纹理。建模完成后对整体模型进行装配干涉检查，确保各部件之间无穿模、错位问题，同时在装配环境中调整了各部件的材质光影参数，通过环境光漫反射设置，让模型在渲染视图中呈现出接近真实产品的视觉效果，整体模型完整还原了普通USB公头的外观结构与细节特征，结构比例精准，细节表现到位，可用于电子配件结构展示、装配教学演示等场景。
