乘用车后侧车门结构三维数模

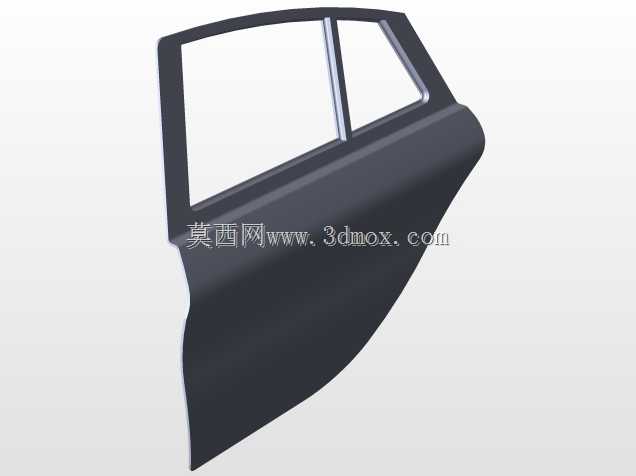

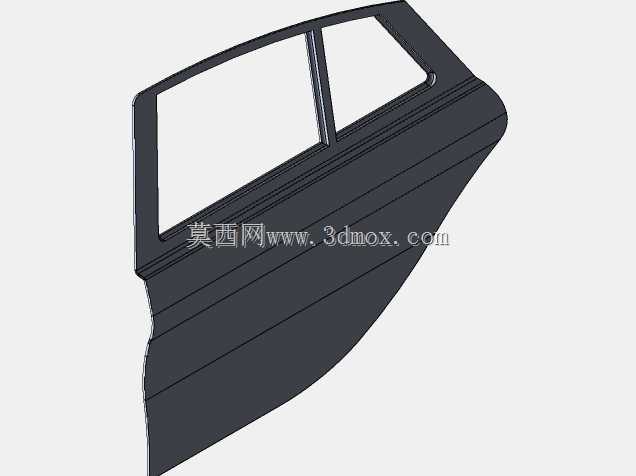

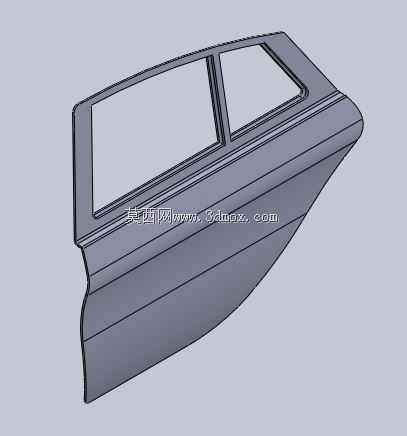

　　这款后侧车门的三维数模，还原了量产乘用车型后侧门的完整结构形态，建模过程中完全遵循车身总布置给出的边界约束，先对齐侧围外板的安装止口、B柱与C柱的安装定位点，再逐步搭建内外板、窗框加强筋、玻璃导轨的分层结构，没有做多余的艺术化简化，所有曲面的曲率连续、安装面的平面度都符合车身冲压件的工程要求。从实际装车场景来看，这类后侧车门主要适配四门三厢或两厢乘用车的后排乘员进出通道，日常使用中需要兼顾乘员上下车的通过性、高速行驶的风噪阻隔、侧面碰撞的结构防护，还有玻璃升降、门锁锁止的功能集成，建模时特意把窗框的三角窗分隔结构做了完整还原，这个位置的曲面过渡直接影响后排乘员的侧向视野，同时三角窗的固定边框也能提升窗框区域的整体扭转刚度，

　　避免车辆行驶在颠簸路面时窗框产生形变挤压玻璃。数模里的车门内外板采用了常见的包边结构预留，外板的冲压拔模角度控制在7度左右，完全满足常规冲压生产线的模具开模要求，不会出现负角导致的冲压卡件问题；内板上的安装凸台位置，都预留了标准件安装的过孔与焊接面，对应玻璃升降器、门锁机构、防水膜、内饰板的安装点位，和主流车型的后侧门安装接口通用度较高，做同平台车型改款时可以直接调整外板曲面复用内部安装结构，能大幅缩短新车型的开发周期。外形尺寸上，这款车门的整体高度对齐车身腰线到侧围下门槛的垂直距离，宽度匹配B柱后沿到C柱前沿的门洞跨度，安装边界完全贴合侧围的门洞止口，密封面的压缩量预留了3mm的均匀间隙，装车后能保证密封条的压缩形变一致，

　　不会出现局部漏风、渗水的问题。设计过程中特意对车门下部的防撞梁安装位做了结构强化，内板对应位置的板材厚度预留比其他区域高0.2mm，侧面碰撞时防撞梁的受力能通过安装点快速传递到B柱与C柱的车身结构上，减少乘员舱的侵入量；车门下部的排水槽结构也做了完整建模，槽道的倾斜角度顺着车门内板的走势布置，能让渗入车门内部的雨水顺着槽道从底部排水孔排出，不会在车门腔体内积存导致钣金锈蚀。数模的曲面分块完全遵循冲压工艺的分件原则，外板是整体式曲面没有多余的分缝，避免后期冲压时出现曲面褶皱，窗框位置的加强板和外板的焊接边预留了12mm的重叠宽度，满足点焊工艺的操作空间要求；玻璃导轨的安装槽宽度预留了5mm的调节余量，

　　装配时可以微调导轨位置保证玻璃升降的顺畅度，不会出现玻璃卡滞、升降异响的问题。对于做车身结构设计、配件逆向开发的工程师来说，这个数模可以直接作为结构参考，核对安装点位、曲面走势、工艺预留的相关参数，不用从零开始搭建基础结构，能有效提升建模与结构校验的效率。
