剪叉式伸缩升降传动机构实训建模作品

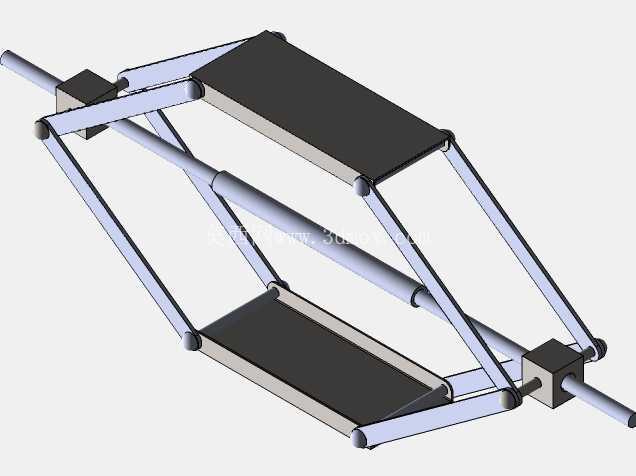

　　这套剪叉式伸缩升降传动结构，在工业场景里的适配范围非常广，小到自动化产线的工件抬升工位、轻型物料的短距离举升输送，大到实训教学里的机械原理演示教具、小型检修作业的便携升降支撑台，都能见到这类结构的衍生应用。不同于重载型液压剪叉平台，这套结构采用双侧对称剪叉臂搭配光轴导向的设计，整体偏向轻载、高频伸缩的使用场景，核心是通过两组交叉铰接的连杆臂同步动作，实现两端安装平台的间距调节，同时依靠贯穿两端滑块的光轴约束运动轨迹，避免伸缩过程中出现偏摆、卡滞的问题。

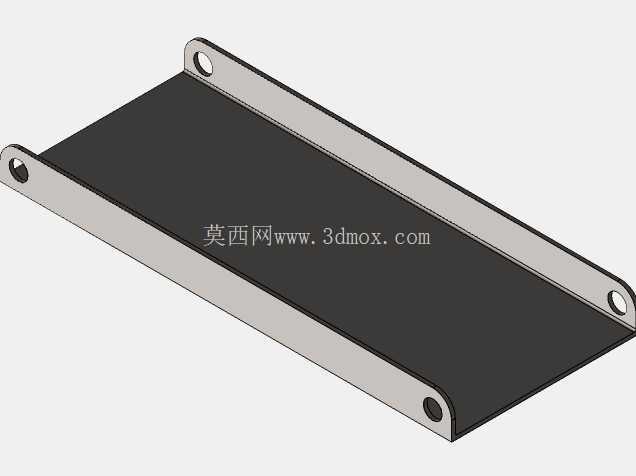

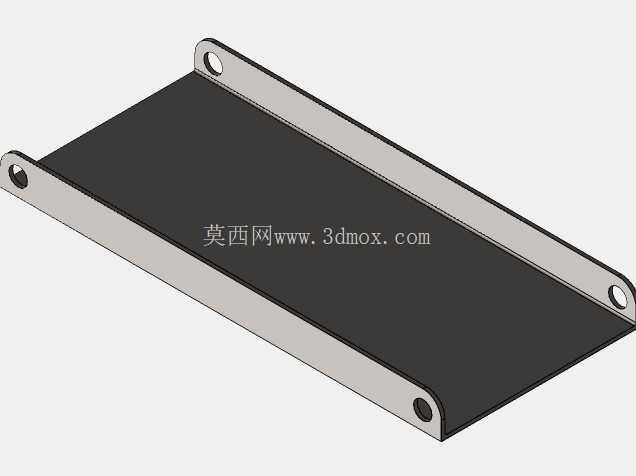

　　从实际功能逻辑来看，这套结构的运动输入可以适配多种驱动形式，既可以在端部滑块位置加装丝杠螺母副，通过旋转丝杠带动两个端部滑块沿光轴相向或反向移动，进而驱动剪叉臂完成展开与收拢动作，实现平台的升降调节；也可以搭配直线气缸、电动推杆等直驱元件，直接推动端部滑块完成动作，适配不同的动力源布局需求。上下两块安装平台的表面做了平整化处理，预留的安装孔位可以根据实际使用需求加装工装夹具、载物托盘或者功能面板，不需要额外对平台结构做二次加工改造，降低了场景适配的改造成本。

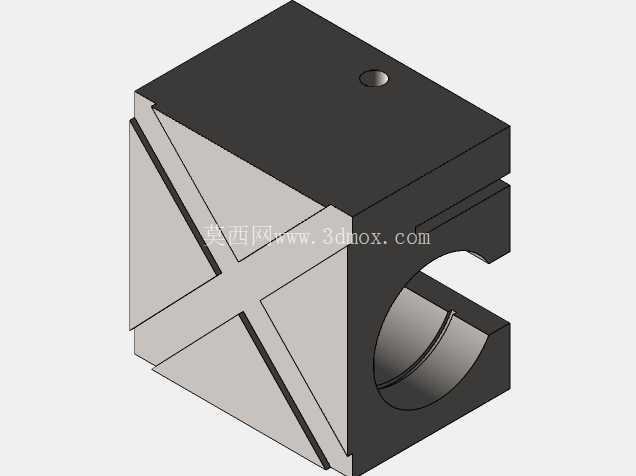

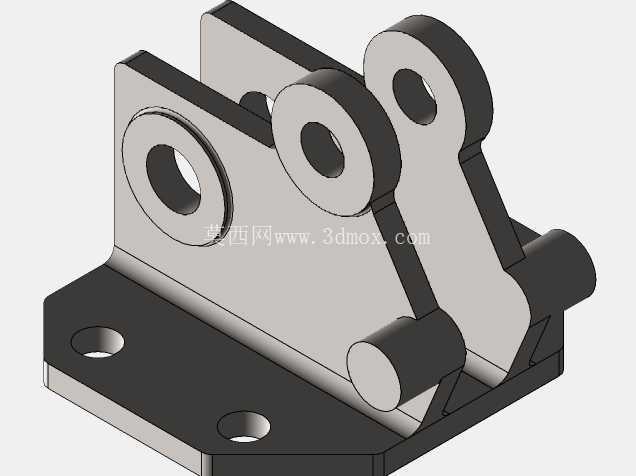

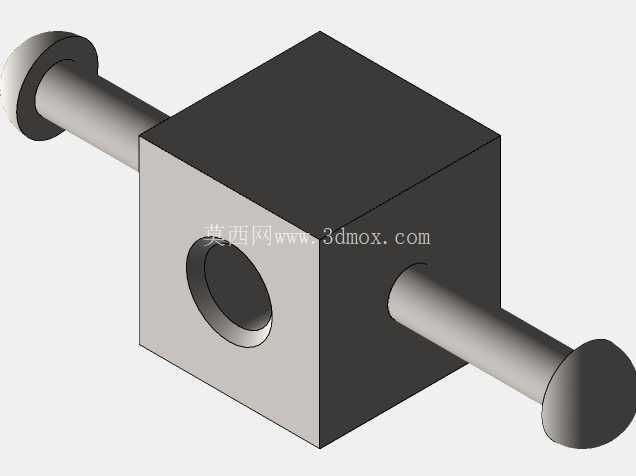

　　设计层面上，这套结构采用了完全对称的双侧剪叉臂布局，每侧的剪叉臂都通过中间铰接销实现交叉转动，相邻臂段之间的铰接点都做了同轴度约束，保证两侧臂组的运动完全同步，避免单侧受力导致的铰接销偏磨问题。贯穿两端滑块的光轴不仅承担了导向作用，同时也作为结构的横向承载梁，抵消剪叉臂伸缩过程中产生的横向分力，光轴与滑块之间的配合间隙控制在合理范围，既保证滑动过程顺畅无卡滞，也不会因为间隙过大导致平台出现晃动。端部的方块式滑块采用了嵌入式的铰接座设计，剪叉臂的端部铰接销直接嵌入滑块的安装孔内，不需要额外加装连接支架，减少了整体结构的零件数量，也降低了装配过程中的同轴度调整难度。

　　从安装边界来看，这套结构完全收拢状态下整体厚度较小，占用的安装空间非常紧凑，适合安装在空间受限的设备内部；完全展开状态下的伸缩行程可以通过调整剪叉臂的长度、铰接点位置来适配不同的行程需求，光轴的长度也可以根据实际安装空间做对应调整，不需要改动核心的剪叉臂结构。上下平台的安装面与剪叉臂的铰接点位置做了错位设计，保证平台在最低位置时剪叉臂不会与平台表面发生干涉，同时在最大伸展位置时，铰接点的受力角度处于合理区间，避免出现机构死点或者受力过大导致的结构变形。

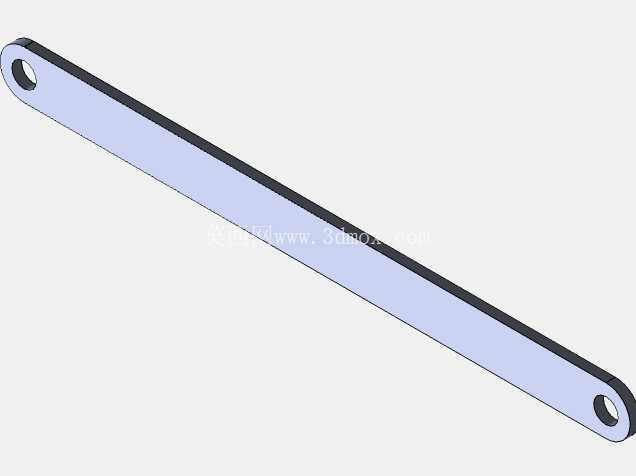

　　在建模过程中，这类结构的核心难点在于铰接点的配合约束与运动仿真的自由度控制，每一个铰接位置都需要采用同轴配合加上端面的重合约束，保证连杆可以绕铰接销自由转动，同时不会出现轴向窜动；端部滑块与光轴之间需要添加滑动配合，约束滑块只能沿光轴轴向移动，完成所有配合后需要验证机构的运动自由度，确保整体只有一个主动运动自由度，不会出现过约束或者欠约束导致的运动仿真失败。对于实训场景来说，这套结构可以很好地帮助学习者理解连杆机构的运动原理、铰接约束的设置方法以及对称结构的建模思路，也可以作为基础机构单元，集成到更复杂的自动化设备设计中，作为升降、伸缩功能的实现模块。实际生产中这类结构的零件加工难度较低，剪叉臂可以采用标准型材切割加工，铰接销可以选用标准销轴件，光轴采用标准直线光轴即可，整体加工与装配成本较低，维护也十分方便，只需要定期在铰接点与滑动配合位置添加润滑脂，就能保证长期稳定运行，不会出现复杂的故障问题。
