四缸星型径向动力装置结构设计

　　这款径向布置的动力装置，核心参考经典星型引擎的布局逻辑，将四个做功单元沿中心主轴周向均匀排布，相比直列排布的同排量动力结构，整体径向尺寸更紧凑，曲轴长度大幅缩短，运转时各缸往复惯性力可沿周向相互抵消，能有效降低整机振动水平，适配对动力单元轴向尺寸限制严格、振动控制要求较高的搭载场景。

　　从实际应用场景来看，这类径向动力结构早期多用于轻型通航飞行器、小型无人动力平台，也可经过参数调整后适配小型应急发电单元、特种作业便携动力设备，其周向均匀布置的缸体结构，能让冷却气流无遮挡扫过每个做功单元的散热表面，即便在没有复杂液冷管路的条件下，也能维持稳定的工作温度，大幅降低外围冷却系统的配置复杂度，尤其适合轻量化、高可靠性要求的动力搭载场景。

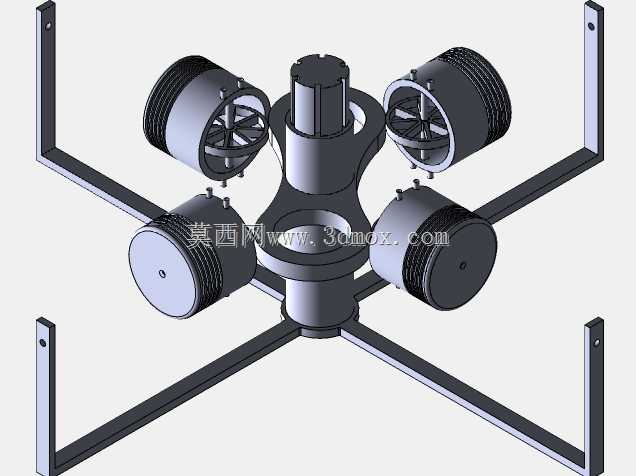

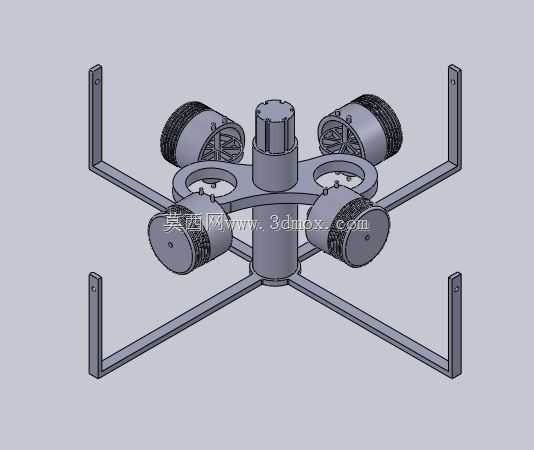

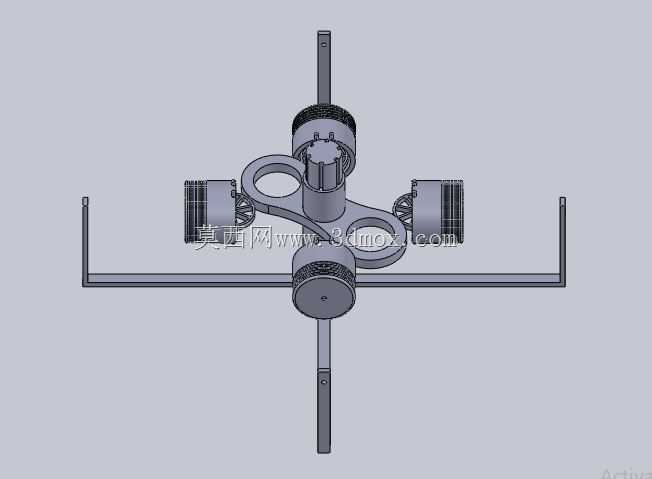

　　结构设计层面，中心主轴作为核心承载部件，集成了动力输出、缸体安装定位、油路分配的多重功能，四个做功单元通过定位止口与中心星形连接架刚性连接，连接架上预留的安装孔位可保证各缸轴线与主轴中心的夹角、同轴度误差控制在合理公差范围内，避免运转过程中出现偏磨、动力传递损耗过大的问题。外围的四个L型安装支架沿十字方向向外延伸，支架末端预留的通孔为整机安装固定位，安装时可通过螺栓将整机固定在搭载平台的机架上，支架的弯折角度经过受力校核，可承受动力输出过程中的反扭矩，避免安装位出现应力集中导致的结构变形。

　　每个做功单元的外部集成了散热鳍片结构，缸体内部的活塞通过连杆与中心曲轴的曲柄销连接，四缸交替做功的顺序可保证曲轴每旋转一周有多次动力输出脉冲，输出扭矩的平顺性优于单缸、双缸同排量动力结构。设计过程中重点考虑了各运动部件的运动干涉问题，通过运动仿真验证了活塞往复行程、连杆摆动角度范围内，不会与星形连接架、相邻缸体结构发生碰撞，各部件的配合间隙预留了热膨胀余量，可适配不同工况下的温度变化带来的尺寸形变。

　　安装边界方面，整机最大径向尺寸由四个L型支架的外端距离决定，轴向尺寸从主轴前端输出端到后端盖的总长度控制在较小范围内，安装时需保证搭载平台的安装面平面度符合要求，四个固定螺栓的锁紧扭矩保持一致，避免支架受力不均产生装配应力。动力输出端位于主轴的前端，可通过联轴器连接负载端，输出端的轴径尺寸经过扭矩校核，可传递额定工况下的最大输出扭矩，轴端预留的键槽可保证动力传递过程中不会出现打滑问题。

　　从功能特性来看，这款径向动力结构没有冗余的外围附件，整体结构简单可靠，拆解维护时可单独拆卸单个做功单元进行检修，无需完全拆解整机，大幅降低了后期维护的操作难度。周向布置的结构让整机重心落在主轴中心线上，搭载在移动平台上时不会产生额外的偏心力矩，有利于提升搭载平台的运行稳定性。设计过程中对各部件的壁厚进行了优化，在保证结构强度满足额定工况受力要求的前提下，尽可能降低了整机重量，实现了功率密度的提升。
