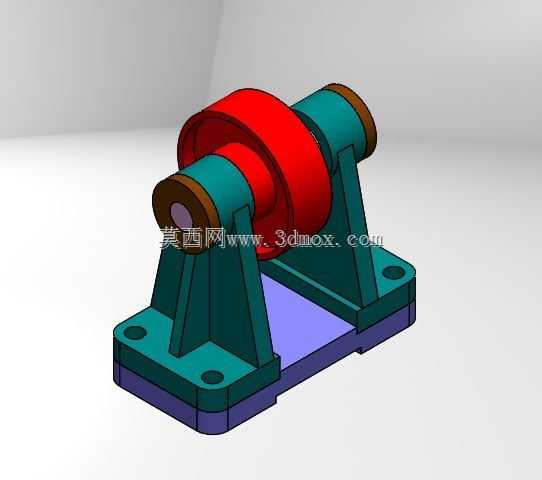

带支座式滑轮传动支撑结构设计

　　这套带支座的滑轮支撑结构，常被用在轻载物料输送、小型牵引机构、实验台传动演示装置这类场景里，核心作用是通过滑轮的周向转动改变牵引索的受力方向，或是为柔性传动件提供滚动支撑，降低牵引过程中的摩擦损耗。实际工况里，这类结构不需要承担过大的径向载荷，多适配直径8mm以内的钢丝绳、尼龙牵引绳，在小型自动化生产线的料件移位、教学实训设备的传动演示、简易起重辅助装置里都能见到它的应用。

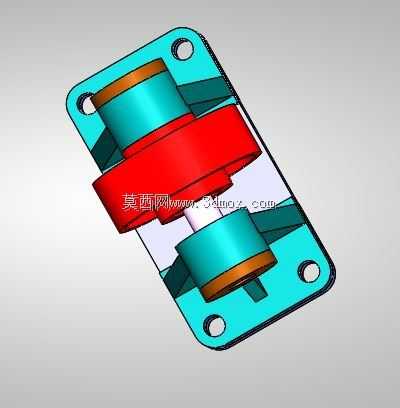

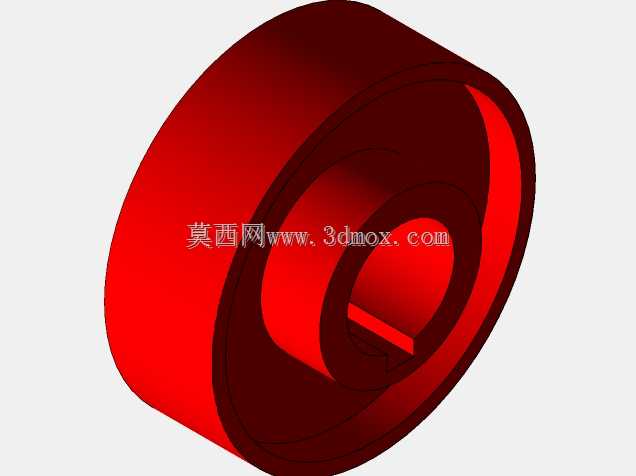

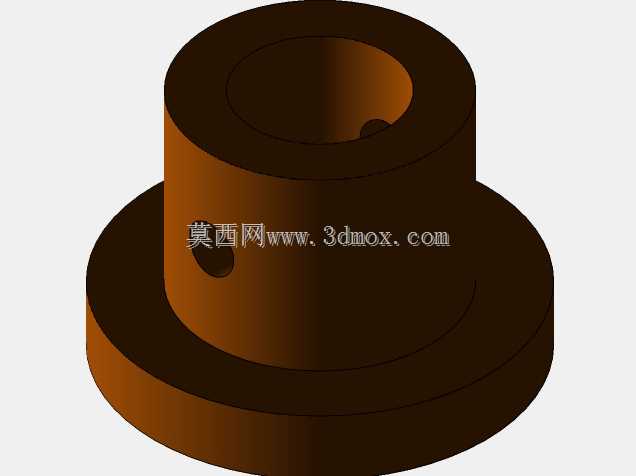

　　从功能特性来看，整个结构采用对称式双支座支撑设计，滑轮被夹持在两个支座的轴段中间，轴与支座的安装孔采用过渡配合，保证滑轮转动时不会出现轴向窜动，同时支座底部做了一体化的安装底板，四个安装沉孔均匀分布在底板四角，安装时可以直接通过螺栓将整个组件固定在设备的安装基面，不需要额外加工适配的连接支架，能大幅减少现场安装的调试工作量。滑轮轮缘做了圆弧过渡的绳槽设计，绳槽的深度刚好能容纳牵引绳的1/3直径，既可以防止牵引绳在转动过程中从轮槽脱出，又能避免绳槽过深导致牵引绳卡滞，轮槽表面做了圆滑倒角处理，不会对牵引绳表面造成磨损，延长柔性传动件的使用寿命。

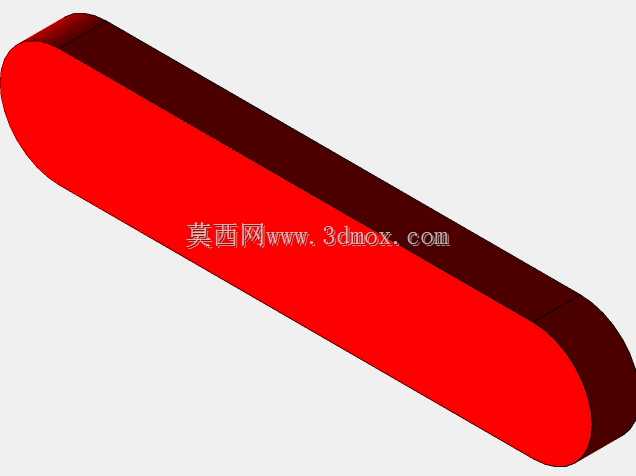

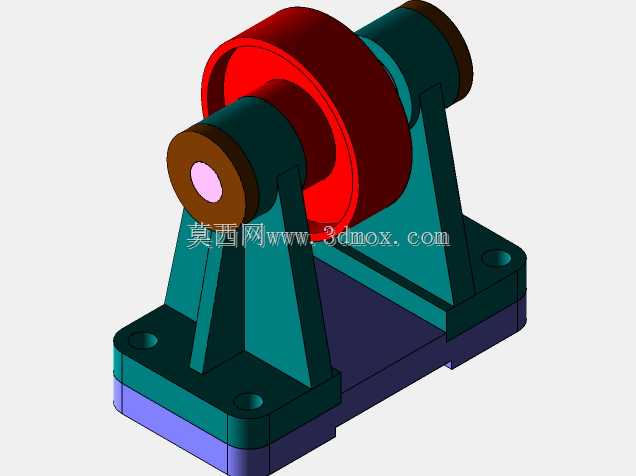

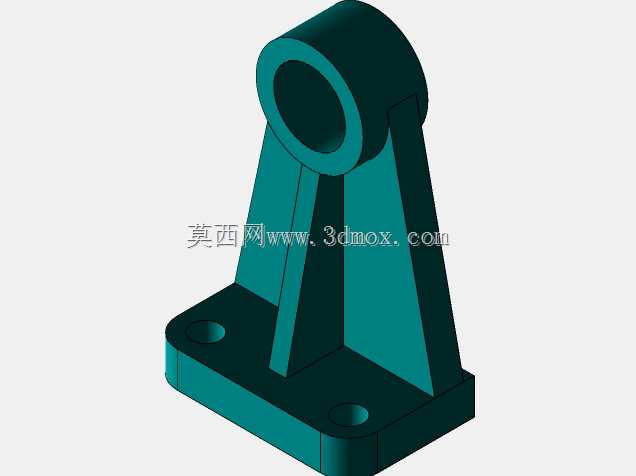

　　设计过程中优先考虑了结构的易装配性，整个组件拆分后只有支座、轴、滑轮、底板四个核心零件，没有复杂的异形曲面，零件之间的连接没有采用过盈配合或是焊接结构，全部通过轴孔配合与螺栓连接完成组装，后期维护时只需要拆下支座端部的紧固件，就能快速更换磨损的滑轮或是轴件，不需要对整个结构进行破坏性拆解。支座的筋板设计采用了三角形加强结构，从底板一直延伸到轴的安装孔位置，在不额外增加整体壁厚的前提下，提升了支座的径向承载能力，避免滑轮受载时支座出现侧向变形，同时筋板的厚度与支座主体壁厚保持一致，注塑或是铸造成型时不会出现壁厚不均导致的缩痕、变形问题。

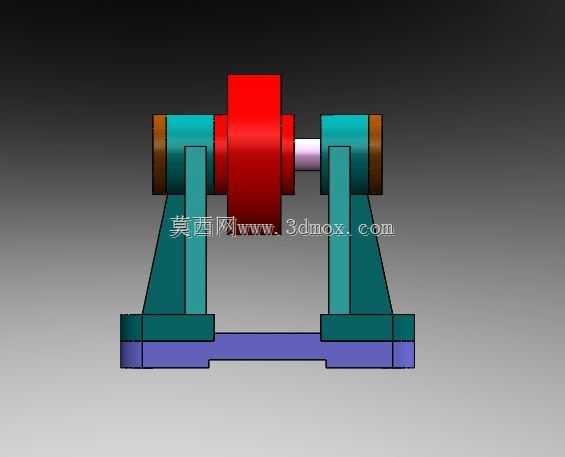

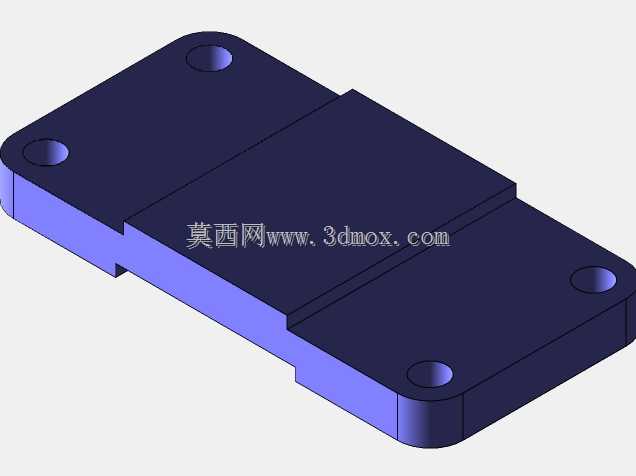

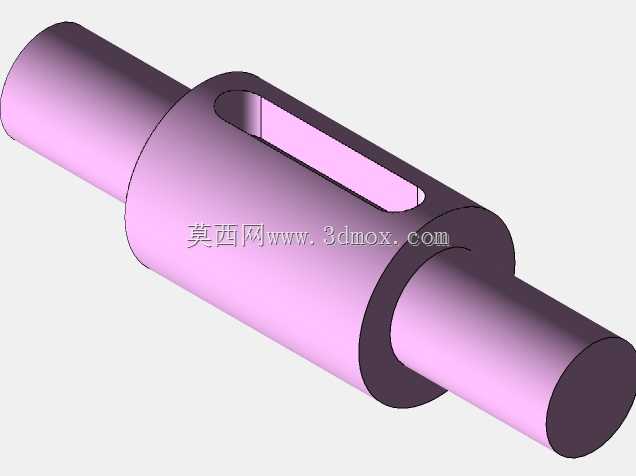

　　安装边界方面，整个组件的底板长度控制在160mm，宽度控制在80mm，安装孔的中心距为140mm和60mm，适配M8的内六角螺栓安装，整体高度从底板底面到滑轮顶端的距离为120mm，滑轮的外径为80mm，轴的中心高为70mm，设计选型时只要保证安装基面的平面度在0.1mm以内，螺栓锁紧扭矩控制在12N·m，就能保证整个结构运转时的稳定性，不会出现运行抖动的问题。轴的两端伸出支座的长度控制在5mm，端部做了倒角处理，方便装配时对准安装孔，同时不会因为轴段伸出过长与周边其他构件发生运动干涉。

　　实际应用时需要注意，这类结构的额定承载为500N，不适合用在重载起重的场景，适配的工作环境温度在-20℃到60℃之间，如果用在有腐蚀性介质的场景，可以将零件材质从普通碳钢更换为尼龙或是304不锈钢，不需要改动整体的结构尺寸就能直接适配。滑轮与轴之间可以根据使用需求添加铜套或是微型轴承，进一步降低转动时的摩擦阻力，当线速度不超过0.5m/s时，直接采用轴孔间隙配合就能满足使用要求，不需要额外添加转动轴承，能进一步压缩整体的制造成本。
