收腰型塑料瓶吹塑成型模具结构

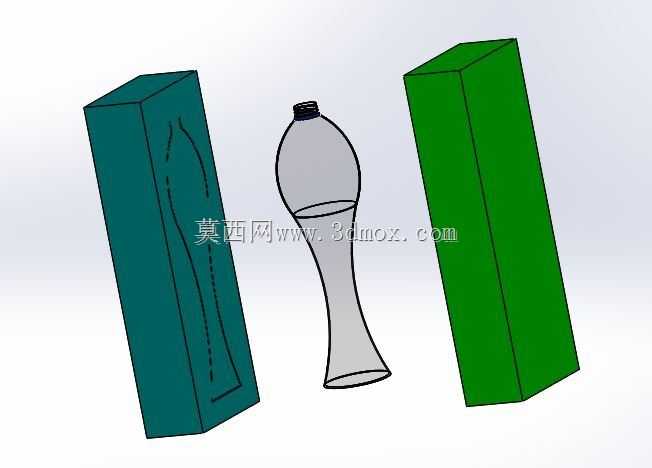

　　这套模具对应收腰轮廓塑料瓶的吹塑成型工序，在饮品、日化洗护类包装生产场景中应用广泛，适配常规挤出吹塑设备的模架安装接口，可直接完成对应瓶型的批量成型作业。从实际生产需求出发，这类瓶型的设计初衷是兼顾握持手感与内容物容量，中部收腰的曲面轮廓能让使用者单手握持时贴合指腹弧度，避免灌装后瓶身滑脱，上下段的圆弧过渡则能保证吹塑过程中型坯拉伸均匀，不会出现局部壁厚过薄导致的瓶身承压不足问题。模具采用哈夫式对开结构，左右两个型腔模块分别加工出瓶身的半侧轮廓，合模时精准贴合形成完整的成型空腔，分型面沿瓶身最大轮廓线设置，能最大程度减少合模飞边的产生，降低后续修边工序的工作量。型腔的曲面加工需要严格匹配瓶身的轮廓公差，

　　尤其是瓶口螺纹段与瓶底支撑段的位置精度，直接决定了成型后瓶子与瓶盖的配合密封性，以及瓶身放置时的平整度。设计过程中需要提前考虑吹塑工艺的收缩率补偿，不同材质的塑料型坯在冷却定型后会有不同比例的收缩，型腔加工时要根据选用的PP、PET等常用吹塑材料的收缩参数预留余量，避免成型后瓶身尺寸超差。模具的安装边界需要适配常规吹塑机的模头位置，合模行程要覆盖瓶身的总高度，开模后预留的取件空间要能让成型后的瓶身顺利脱出，不会与型腔内壁发生剐蹭蹭花瓶身表面。型腔表面的抛光等级要达到镜面要求，保证成型后的瓶身外表面光滑无划痕，满足包装类产品的外观质量要求。在冷却水路的排布上，要沿着瓶身的曲面轮廓均匀布置水路通道，保证型腔各区域冷却速率一致，

　　避免因冷却不均导致的瓶身变形、局部应力集中问题，尤其是收腰段的壁厚相对较薄，冷却速率过快容易出现缩痕，需要针对性调整水路的流量与位置。这套模具的结构没有复杂的抽芯机构，整体加工难度适中，适合中小批量的瓶型生产需求，更换不同的型腔模块即可适配不同轮廓的瓶型生产，具备一定的通用性。在实际投产前，需要通过试模调整型坯的拉伸长度、吹塑压力、保压时间等参数，匹配模具的成型特性，保证成型后的瓶身壁厚均匀，瓶口螺纹完整无缺，瓶底支撑平稳无翘曲。对于吹塑成型工序来说，模具的合模精度直接影响产品的成型质量，分型面的贴合间隙要控制在0.02mm以内，避免吹塑时出现漏料导致的飞边过厚问题，同时导柱导套的配合精度要保证长期开合模后不会出现错位，避免型腔轮廓错边影响瓶身外观。
