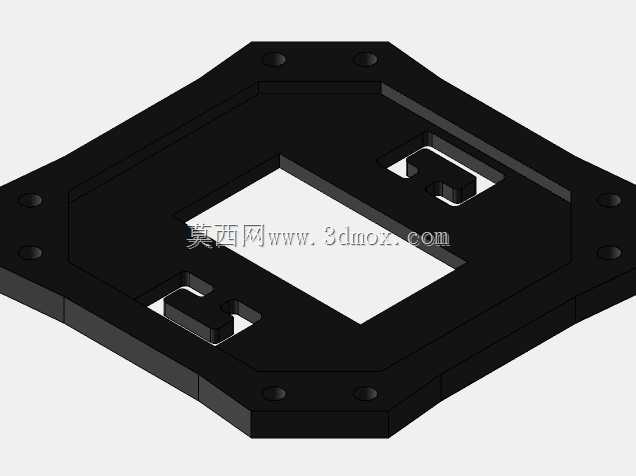

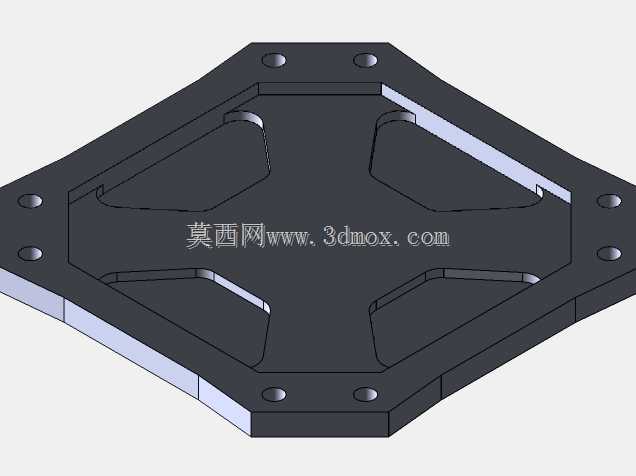

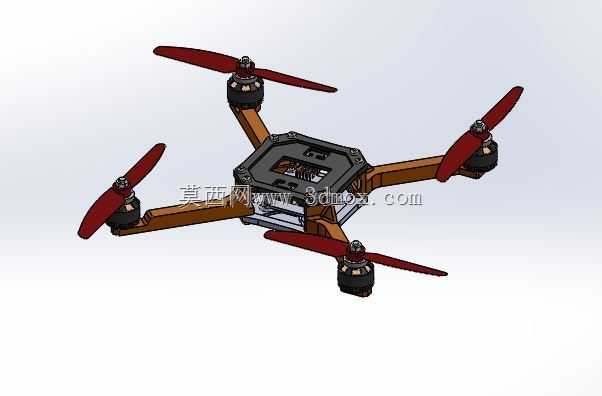

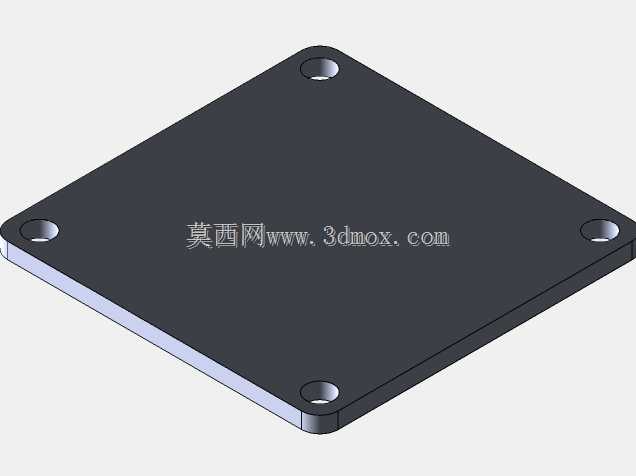

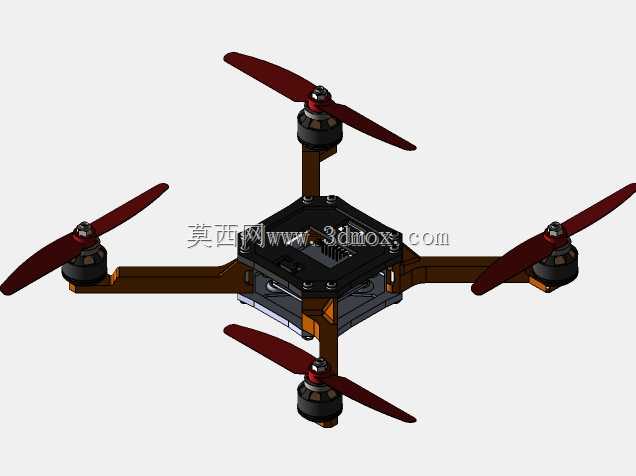

  日常开展小型航模类飞行器结构设计时,首先要锚定实际使用场景的边界,这类四旋翼构型的小型飞行器,多数面向室内外低空近距飞行需求,可承载轻量化的功能模块完成短距飞行演示、简易航拍搭载、青少年科创教学实操等任务,不需要适配长航时、大载重的工业级作业场景,因此结构设计的核心逻辑围绕轻量化、易拆装、抗日常磕碰的方向展开。从结构布局来看,该构型采用中心承载板加四支机臂的辐射式布局,中心区域为核心承载区,上下两层板件通过立柱连接形成封闭安装腔,飞控板、电池、电调等核心元器件全部布置在该腔体内,板件边缘做了倒角处理,既可以避免装配时划伤操作人员,也能降低飞行过程中剐蹭障碍物带来的结构损伤。机臂采用等截面直臂设计,从中心板四个角向外延伸,

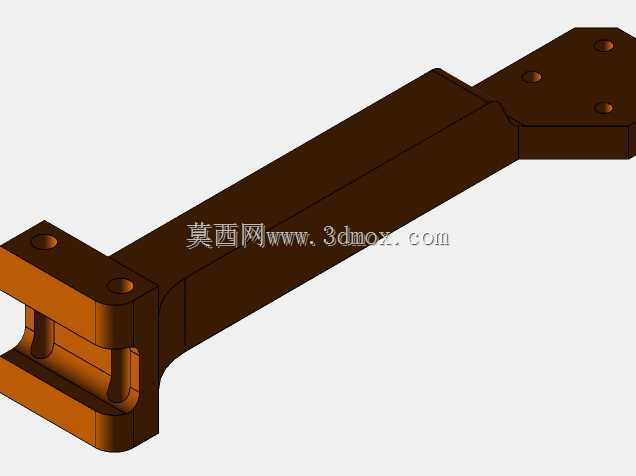

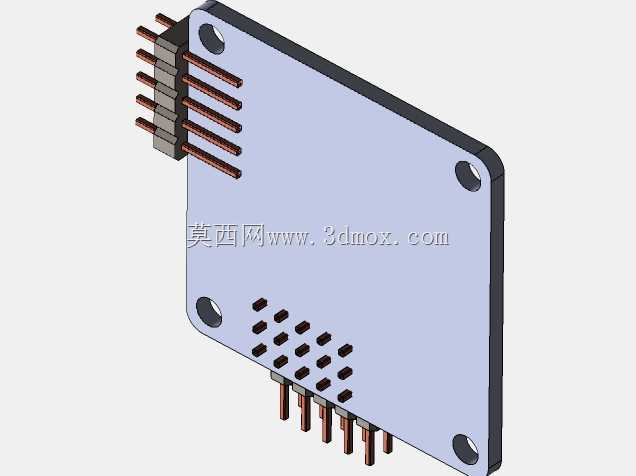

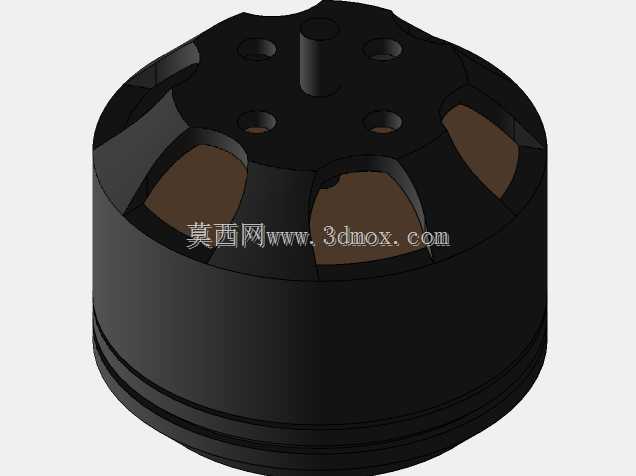

  臂长经过重心配平核算,确保四个旋翼的旋转平面不会出现重叠干涉,同时机臂与中心板的连接位置做了局部加厚处理,日常飞行降落时的冲击力会通过机臂传导至中心板,加厚结构可以避免连接位置出现应力断裂。动力端的安装座直接固定在机臂末端,每个安装座对应一组动力组件,包含马达与螺旋桨,螺旋桨采用两叶式设计,桨叶的翼型经过低速气动效率优化,在小马力马达驱动下就能提供足够的升力,相邻机臂上的螺旋桨旋转方向相反,抵消飞行过程中的自旋扭矩,保证飞行姿态的稳定。设计过程中需要重点把控安装边界尺寸,机臂的展开长度要控制在合理范围,确保整机收纳时不需要拆卸机臂就能放入常规尺寸的航模收纳包,中心承载腔的内部预留尺寸要适配市面上主流的小型飞控与锂电池规格,

  不需要额外修改结构就能完成元器件替换。马达安装座的定位孔采用通用孔距设计,可适配同规格的不同型号马达,降低后期维护更换的成本。起落部分没有采用额外的独立起落架,而是依靠机臂末端的马达安装座底部突出结构作为支撑,降落时四个支撑点同时接触地面,配合机臂自身的结构韧性吸收降落冲击,既减少了整机的零件数量,也降低了整体重量。结构件的材质选择上,机臂可采用轻质工程塑料或者碳纤维方管,中心板采用玻纤或者碳纤维板材,在保证结构强度的前提下尽可能降低整机自重,提升飞行续航表现。装配逻辑上,所有连接位置采用快拆螺丝固定,日常维护时不需要专用工具就能完成机臂、动力组件的更换,接线位置预留了足够的走线空间,电调的线路可以沿着机臂内部的走线槽布置到中心腔,

  避免线路外露被螺旋桨打到引发飞行故障。从实际使用的角度出发,这类小型四旋翼飞行器的结构容错率较高,即使出现轻度的碰撞,机臂的韧性结构可以吸收大部分冲击能量,不会出现核心结构的碎裂,中心板的腔体设计也能在发生磕碰时保护内部的电子元器件,降低损坏概率。设计时还要考虑动平衡的匹配,每个机臂的重量差控制在极小范围内,螺旋桨安装位置的同轴度要保证精度,避免飞行过程中出现异常振动影响飞控的姿态判断。整机的重心严格控制在四个旋翼形成的平面中心位置,电池安装位设计在中心腔的重心点附近,更换不同重量的电池时也不会出现重心过度偏移的问题。对于结构设计从业者来说,这类小型飞行器的设计不需要追求过度复杂的结构,重点是在满足功能需求的前提下,平衡重量、强度、装配便捷性三者的关系,每个连接位置的受力路径要清晰,避免出现应力集中的薄弱点,同时要兼顾后期维护的便利性,减少不必要的异形结构,尽可能采用通用化的安装接口,降低生产与维护的成本。
