红绿配色锥筒式传感部件结构设计

　　这款锥筒式传感部件外壳，最初是为光电类检测传感器做的配套防护结构，在自动化产线的物料到位检测、工位定位校验场景里，这类外壳既要给内部感光、发射元件提供稳定的安装基准，也要兼顾现场布线、散热以及防磕碰的需求。从实际使用场景来看，这类部件常安装在输送线侧方、机械手末端治具上，周边难免有切削液飞溅、工件剐蹭的情况，所以壳体的壁厚做了均匀的1.5mm设定，既不会因为壁太薄受外力挤压变形挤压内部PCB板，也不会因为壁过厚增加整体重量，给安装支架带来额外负载。

　　外形上采用锥度收窄的设计，不是单纯为了视觉效果，大口径端是用来对接内部的传感元件组，开口处做了双层环形凸缘，凸缘上预留的卡接槽可以和端盖直接扣合，不需要额外打螺丝固定，装配的时候对准槽位旋转15度就能锁止，现场维护拆换内部元件的时候不用找螺丝刀，徒手就能操作，很适合产线快速维保的需求。小口径端是走线出口，内径刚好能穿过4mm直径的屏蔽线缆，出口处做了倒圆角处理，避免长期震动的时候线缆外皮被锐边割破，造成信号中断的问题。

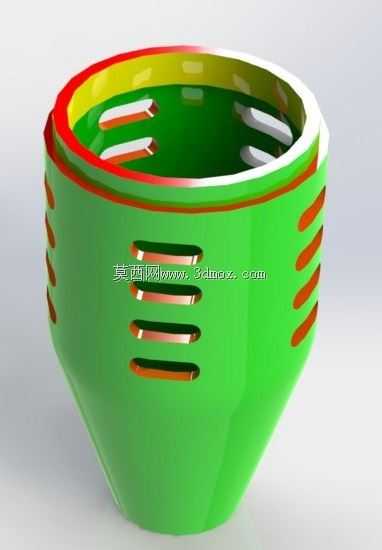

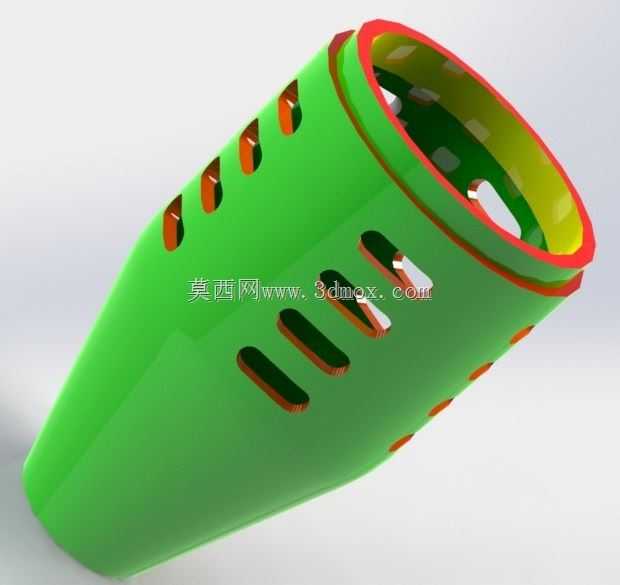

　　壳体表面的长条形镂空槽，排布是顺着锥面的母线方向做的，一共三组对称排布，每组三个槽位，这些槽不是装饰结构，一方面是给内部的工作元件散热，传感器长时间通电工作的时候，内部的发射管会产生热量，密闭壳体积攒的热量会让元件工作点漂移，镂空结构能形成自然对流，把热量及时散出去；另一方面这些槽位也能作为状态观察窗，内部电路板上的工作指示灯亮起的时候，光线能顺着槽位透出来，现场巡检的工作人员不用凑到设备跟前去，隔着一两米就能看到设备的工作状态，判断传感器是否正常触发。

　　配色上做的红绿分层设计，也不是随意选的颜色，靠近大口径端的红色环带，是安装对位标识，现场安装的时候，把红色环带对准检测方向，就能保证内部元件的感应面正对被测物体，不用反复调整角度找检测范围，能缩短现场安装的调试时间。主体的绿色壳体采用的是和工业现场安全提示色一致的色调，在设备密集的产线里，这个颜色的部件很容易被识别到，日常点检的时候不容易被遗漏。

　　从安装边界来看，整个壳体的最大外径是32mm，总长度是68mm，安装的时候只需要在固定支架上开一个28mm的卡接孔，把壳体小口径端穿过去，靠壳体上的凸台就能限位，不需要额外做法兰固定，占用的安装空间很小，哪怕是在紧凑的多工位转盘设备上，也能并排安装多个同类型部件，不会出现互相干涉的情况。内壁上做了三条轴向的定位筋，筋高0.8mm，内部的圆形PCB板顺着定位筋推到底，刚好卡在凸缘内侧的卡槽里，不会因为设备运行的震动出现移位，保证感应元件的位置始终和设计基准重合，检测精度不会因为装配偏差打折扣。

　　在结构细节处理上，所有的棱边都做了R0.5的圆角过渡，没有尖锐的边角，一方面是注塑生产的时候能减少应力集中，避免壳体成型后出现翘曲变形，另一方面装配的时候也不会划伤操作人员的手。镂空槽的边缘做了向内的翻边，翻边高度0.3mm，既提升了槽位位置的壳体强度，不会因为轻微磕碰就出现槽边开裂的问题，也能阻挡大部分从侧面飞溅的切削液、灰尘直接落到内部元件上，配合内部电路板的三防漆处理，能满足一般工业车间的IP54防护等级要求，不需要额外加装防护罩就能直接使用。

　　设计的时候也考虑了不同使用场景的适配性，如果是用在粉尘特别大的场景，可以在镂空槽的位置粘贴透气防尘膜，壳体上的翻边刚好能给防尘膜提供粘贴基面，不会因为气流冲刷导致防尘膜脱落。如果是需要在户外光照强烈的场景使用，还可以在大口径端加装滤光镜片，凸缘内侧的预留槽位刚好能卡住3mm厚的圆形滤光片，不需要额外修改壳体结构就能完成适配，不用重新开模，能大幅降低衍生型号的开发成本。
