线性位移检测用滑动式传感组件结构

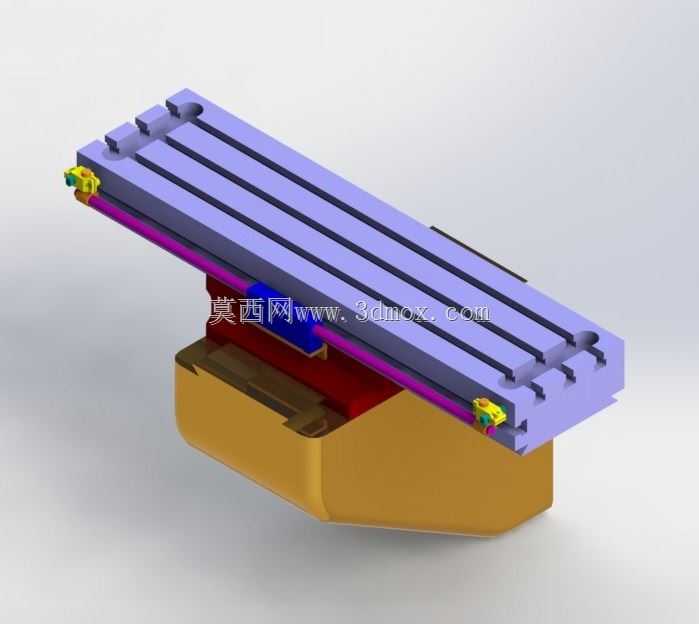

　　在自动化生产线的工位定位、精密机床的进给位置反馈、直线运动模组的行程校验场景中，这类滑动式传感组件承担着实时采集线性位移量的核心作用，区别于非接触式的光电位移检测方案，该结构采用接触式滑动配合的设计，能够在存在少量切削液、粉尘的工业现场保持稳定的信号输出，不会因为光路遮挡出现检测数据跳变的问题。从结构组成来看，上部的紫色长条构件是滑动承载基体，其上开设的多道平行凹槽一方面用于减重，另一方面可以作为布线槽容纳内部检测元件的信号线缆，避免线缆在往复滑动过程中出现拖拽磨损，基体两端设置的彩色限位块集成了行程触发触点，当滑动基体运行到预设的极限位置时，触点会触碰端部的触发结构，向控制系统发送硬限位信号，防止机构超程运行造成机械损坏。

　　下部的金色基座是整个组件的安装基准，其底部的平整安装面可以通过螺栓直接固定在设备的安装基板上，基座内部集成了导向配合结构与检测信号处理单元，滑动基体与基座之间通过紫色的导向杆实现高精度直线运动导向，导向杆与基体之间采用自润滑衬套配合，无需频繁加注润滑脂即可保持长期顺畅的滑动状态，中间的蓝色与红色构件分别是信号拾取模块与阻尼缓冲结构，阻尼结构可以抵消设备运行过程中产生的高频振动，避免滑动基体出现小幅窜动影响检测精度。设计过程中首先明确了检测行程与安装空间的边界约束，整体宽度控制在适配常规200mm行程线性模组的安装尺寸范围内，安装孔位采用行业通用的孔距标准，可以直接替换同规格的传统位移传感部件，无需对原有设备的安装结构做二次改造。

　　滑动基体的顶面预留了通用的负载安装接口，可以根据实际使用需求加装不同的检测触发挡片、工件承载块等附件，适配不同设备的检测需求。在导向结构的选型上，没有采用成本更高的直线导轨配合方案，而是采用光杆导向配合精密加工的滑动接触面，在保证导向精度满足0.02mm重复定位要求的前提下，大幅降低了组件的整体制造成本，同时提升了结构的抗冲击能力，在设备存在小幅振动的工况下不会出现导轨卡滞的问题。端部的限位触点采用可调式设计，可以根据实际使用的行程需求调整触点的伸出长度，灵活改变硬限位的触发位置，不需要对整体结构做拆解调整。基座的侧面预留了线缆出线接口，采用侧向出线的方式避免线缆在组件滑动过程中出现弯折疲劳，接口处设置了线缆固定结构，

　　可以将外接信号线缆牢牢固定，防止外力拖拽造成内部接线松脱。从实际应用的适配性来看，该结构既可以作为独立的位移检测单元安装在各类直线运动设备上，也可以作为集成部件嵌入到线性模组、电动滑台等成品组件内部，作为位置反馈元件使用，其滑动阻力控制在合理范围内，不会对驱动电机造成额外的负载负担，同时整体结构采用模块化设计，内部的检测模块、阻尼结构、导向部件都可以单独拆解更换，后期维护成本较低，不需要因为单个部件损坏就更换整个传感组件。在外形尺寸的设计上，整体高度控制在较低的范围内，能够适配安装空间局促的紧凑型自动化设备，不会因为组件高度过高造成设备整体尺寸增加，基座的边角做了倒角处理，避免安装过程中尖锐边角划伤操作人员，同时也减少了安装时与周边构件的干涉风险。
