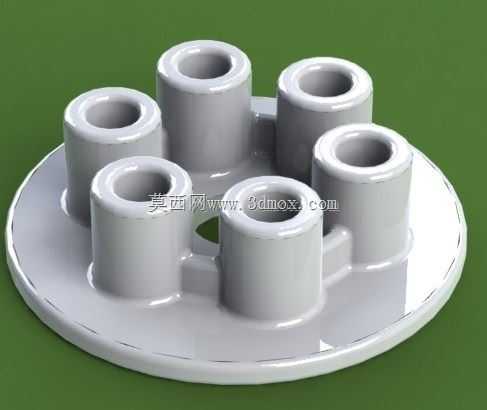

离合器盘六凸台多孔连接结构设计

　　在传动系统的扭矩传递链路里，这类带六组凸台通孔的盘式连接构件，是离合器总成里承担动力衔接、载荷分散的核心受力件，日常在中小功率的传动工况中十分常见，不管是轻工设备的变速单元、小型动力输出端的离合模块，还是专用设备的扭矩切换结构里，都能见到这类结构的实际应用。从实际使用场景来看，这类构件安装在离合器主动与从动端的衔接位置，盘面的圆形基底作为承载主体，六组均匀分布的凸台结构，一方面是为了给连接紧固件提供足够的啮合长度，避免薄盘直接穿接螺栓时出现螺纹啮合不足、连接松脱的问题，另一方面凸台之间的镂空区域，能够在保证整体结构强度的前提下，有效降低构件自身重量，减少传动过程中的转动惯量，让离合动作的响应速度更快，避免转动惯量过大带来的结合冲击。

　　设计这类盘类构件的时候，首先要匹配安装边界的尺寸要求：圆形底盘的外径需要适配离合器壳体内腔的安装空间，不能和壳体内壁出现运动干涉，底盘的厚度要满足轴向的安装间隙要求，保证装配后不会和相邻的摩擦片、压盘部件出现轴向蹭碰。六组凸台采用圆周等角度分布的布局，每相邻两个凸台的中心与盘体中心的夹角保持一致，这种均布设计能够让每个连接点承受的载荷均匀分摊，避免局部应力集中导致的凸台根部断裂问题，凸台的内孔直径要匹配对应规格的连接螺栓或者定位销，孔的内壁粗糙度要满足紧固件装配的要求，不能出现毛刺、锥度偏差导致的装配卡滞。凸台和底盘连接的根部位置，设计了圆弧过渡结构，这个细节是为了消除直角连接处的应力集中，在频繁承受离合结合的冲击载荷时，不会因为应力突变出现根部开裂的失效问题。

　　从功能特性上看，这类盘体的平面度要求较高，和相邻摩擦片或者压盘贴合的盘面，需要保证足够的平面度公差，避免贴合面出现间隙导致的传动打滑、扭矩传递不足的问题。凸台的高度设计需要匹配连接件的伸出长度，保证螺栓拧紧后有足够的螺纹啮合圈数，同时凸台顶端的平面也要保持和底盘平面平行，避免紧固件装配后出现偏载，导致螺栓受剪断裂。盘体中心的预留通孔，是为了给传动轴或者中心定位结构留出穿过空间，孔的直径要和中心定位轴的尺寸匹配，保证装配时的同轴度，避免整个盘体安装后出现径向跳动，影响传动平稳性。

　　在实际选型适配的时候，需要先确认安装端的螺栓分布圆直径，和这个盘体的凸台中心分布圆尺寸是否匹配，同时要核对凸台内孔的直径是否适配现场使用的紧固件规格，底盘的外径是否能放入对应的安装腔体内，轴向的总厚度也就是底盘厚度加凸台高度，是否满足装配后的轴向间隙要求，避免装合后出现部件顶死、离合分离不彻底的问题。这类结构的材质一般选用具备足够强度和韧性的金属材料，能够承受频繁离合带来的冲击载荷，表面不需要做过多的装饰处理，关键是保证配合面的尺寸精度和形位公差，在传动过程中，六组凸台的连接结构能够稳定传递额定扭矩，当离合结合时，盘面承受压盘的压紧力，凸台内的紧固件将主动端的扭矩平稳传递到从动端，均布的结构让每个连接点的受力差值控制在很小的范围内，不会出现单个螺栓过载断裂的情况，同时镂空的结构也能在离合动作过程中，帮助带走摩擦产生的部分热量，避免局部温度过高导致的构件性能下降。

　　建模过程中，这类结构的核心是保证圆周阵列的参数准确性，先绘制盘体的基础轮廓草图，拉伸生成底盘基体后，在对应的分布圆位置绘制单个凸台的截面轮廓，拉伸生成凸台结构后，对凸台根部做圆角过渡处理，再通过圆周阵列命令生成其余五组凸台，最后完成中心孔和凸台内孔的切除，过程中需要重点核对每个凸台的位置度公差，保证阵列后的角度偏差在允许范围内，同时所有孔的同轴度、端面的平面度都要满足实际加工的工艺要求，避免建模时的尺寸偏差导致后续加工出的零件无法正常装配。
