圆头金属钥匙结构设计三维数模

　　日常民用锁具配套的圆头钥匙，是锁具启闭操作的核心执行构件，这类构件的设计精度直接决定锁具的启闭顺畅度与防盗匹配性能，在民用挂锁、抽屉锁、柜门锁等场景中应用极为广泛，几乎覆盖办公家具、民用家居、小型仓储柜等多数需要简易锁止的场景。从实际使用场景来看，这类圆头钥匙多搭配弹子锁芯使用，握持端的圆形结构一方面适配人手拇指与食指的捏持操作，圆形轮廓没有尖锐棱角，日常携带放在口袋、包内时不会勾刮织物，另一方面圆形头部的平面区域可以预留激光刻印编号、品牌标识的位置，方便用户区分多把同规格钥匙，避免拿混。在结构设计层面，首先要明确钥匙的功能边界：钥匙插入锁芯后，匙齿部分需要对应顶起锁芯内不同长度的弹子，当所有弹子的分界面与锁芯旋转面齐平时，

　　即可带动锁芯转动完成解锁，因此匙齿的齿形落差、齿位间距的公差需要控制在极小范围内，否则会出现插卡滞、无法转动甚至卡死锁芯的问题。本次设计的圆头钥匙，头部采用整圆式扁平结构，厚度与匙身保持一致，头部边缘做了小半径圆角过渡，避免边缘锐边割手，同时头部中心预留了可选的挂孔位，方便用户穿入钥匙圈，将多把钥匙归集携带。匙身部分从头部向匙尖方向做了微小的厚度收窄，靠近匙尖的位置做了导向斜角，插入锁芯时可以自动导正位置，不需要刻意对准锁芯插槽就能顺利插入，降低日常使用的操作难度。匙齿部分的齿形采用阶梯式落差设计，每个齿位的高度差根据对应弹子的行程设定，齿根位置做了微小的圆角过渡，

　　避免应力集中导致钥匙受力扭转时在齿根位置断裂——毕竟日常使用中很多人会有钥匙插歪后强行扭转的操作，这个位置的圆角处理能大幅提升钥匙的抗扭强度，减少断钥匙的故障概率。从安装匹配边界来看，这类钥匙的整体宽度需要匹配对应锁芯的插槽宽度，单边预留0.1mm左右的间隙，保证插拔顺畅的同时不会出现旷量过大导致的晃动；钥匙的总插入长度需要和锁芯的有效深度匹配，插入到位后匙尖刚好抵达锁芯内端的定位面，不会因为过长顶到锁芯内部结构，也不会因为过短导致无法触达最内侧的弹子。材质选择上这类零件一般采用锌合金压铸或者黄铜冲压加工，表面做镀镍或者镀铬处理，提升耐磨性能和防锈能力，毕竟钥匙长期和人手接触，手上的汗液会对金属产生腐蚀，

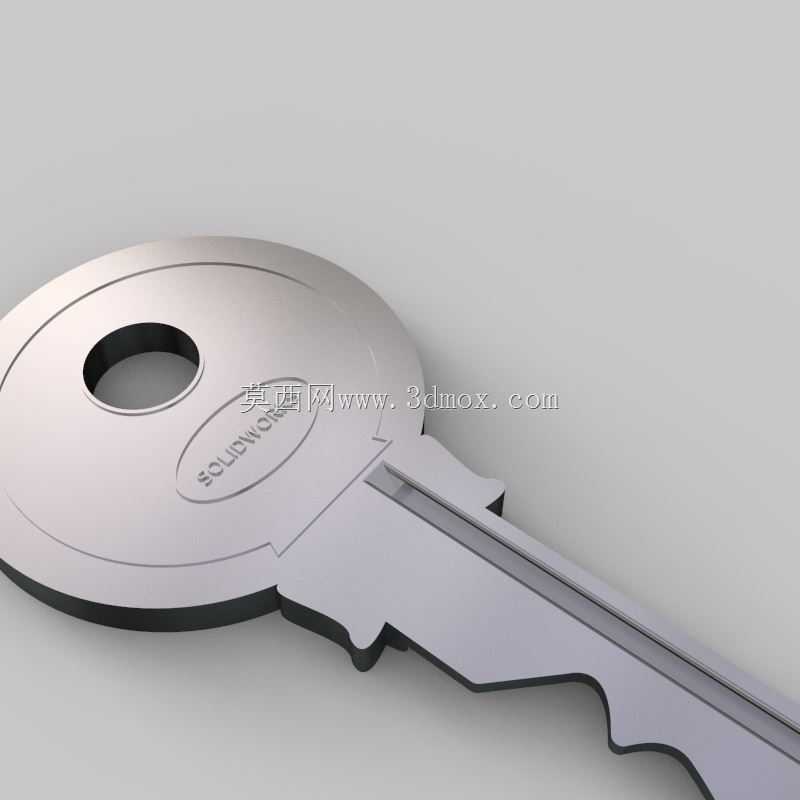

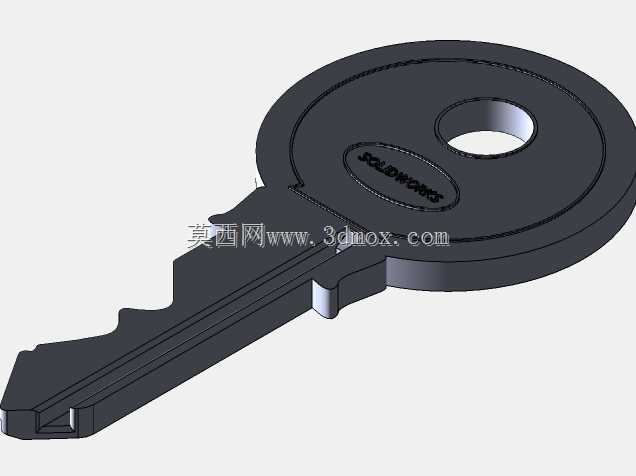

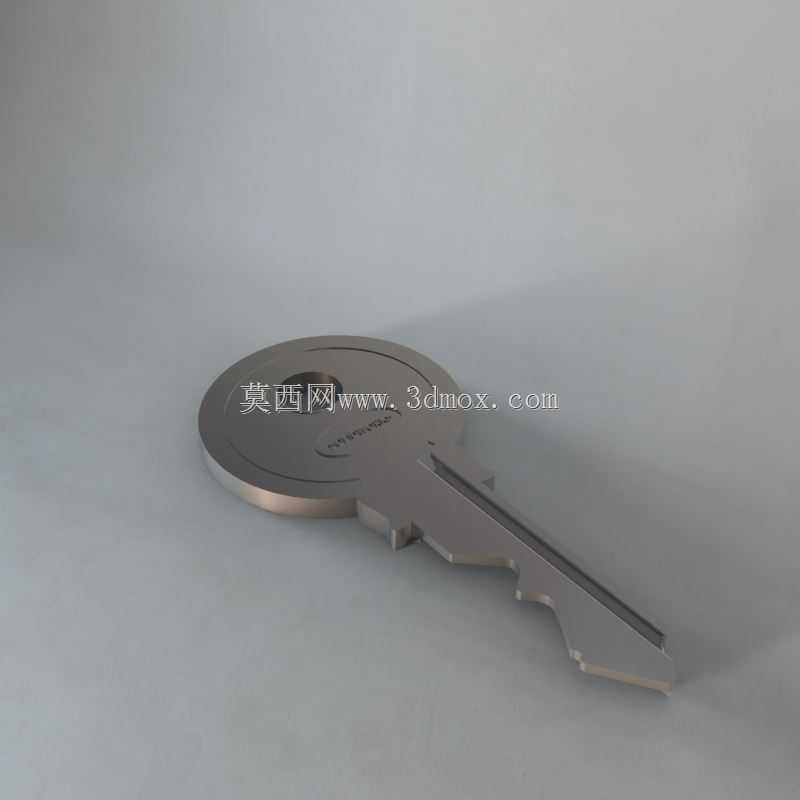

　　表面镀层可以避免钥匙长期使用后生锈氧化，导致插拔卡滞。在建模过程中，首先绘制钥匙的整体轮廓草图，先定位圆形头部的圆心位置，绘制头部外圆，再绘制匙身的侧边轮廓，将头部和匙身的轮廓做相切过渡，避免轮廓线出现硬拐点；之后拉伸生成基础实体，再对匙齿部分逐个绘制齿形轮廓，采用切除拉伸的方式生成每个齿位的结构，最后对所有锐边做圆角处理，头部边缘、匙身边缘、齿根、匙尖导向面都做对应半径的圆角，还原真实零件的工艺特征。渲染阶段采用金属磨砂材质，模拟真实金属钥匙的表面质感，打光采用柔和的漫反射光源，突出金属表面的细微纹理和结构轮廓，方便查看各个位置的结构细节。这类钥匙的设计看似简单，实则每个尺寸都和锁芯的内部结构一一对应，任何一个齿位的尺寸偏差都会导致无法解锁，因此建模过程中需要严格控制每个齿位的位置度和尺寸公差，保证数模和实际零件的结构完全一致，可用于锁具配套零件的结构验证、装配干涉检查，也可作为五金类零件建模的教学案例，帮助初学者掌握拉伸、切除、圆角等基础建模命令的实际应用，理解民用五金零件的设计逻辑和工艺要求。
