深沟球滚珠轴承三维结构设计

　　在各类旋转传动场景中，滚珠轴承是应用覆盖范围极广的支撑类部件，从普通民用家电的电机转轴，到工业生产线的输送辊道，再到精密机床的主轴支撑、汽车传动系统的旋转部位，都能见到这类部件的身影。它的核心作用是承接转轴运行过程中的径向载荷，同时可兼顾一定数值的轴向载荷，通过滚动摩擦替代滑动摩擦的结构形式，大幅降低转轴运转过程中的阻力损耗，减少配合部位的磨损量，让整套旋转机构的运行精度保持性、运行平稳性得到有效提升。

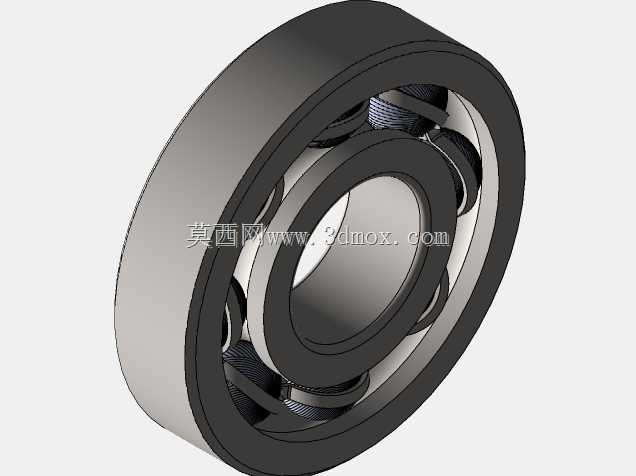

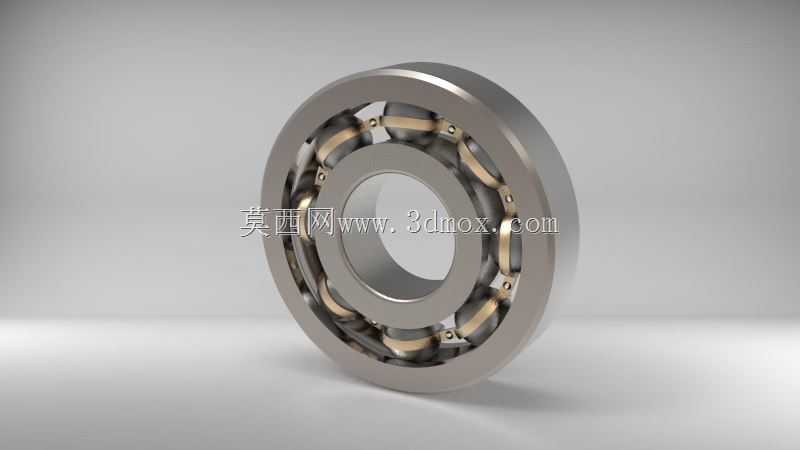

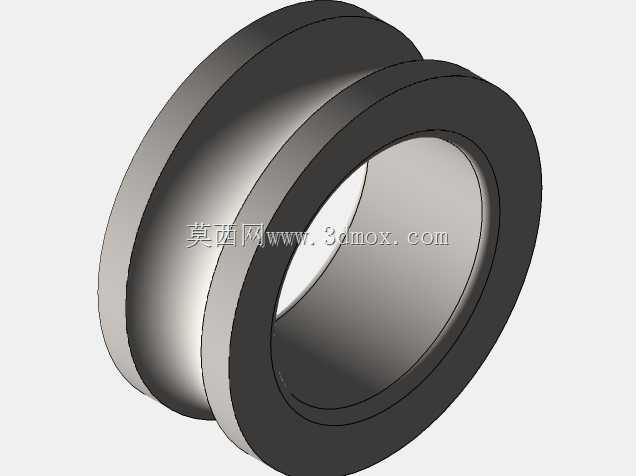

　　从结构设计逻辑来看，这款滚珠轴承采用经典的深沟滚道构型，内圈与转轴配合的部位设计有标准的圆柱配合面，加工时严格控制配合面的圆柱度与表面粗糙度，保证和转轴装配后不会出现偏心、打滑的问题；外圈和安装基座的轴承位配合，同样采用圆柱配合面，外圈的外径公差按照基轴制配合要求设定，适配绝大多数常规设备的轴承座安装尺寸。内圈和外圈相对的侧面都加工有弧形滚道，滚道的曲率半径略大于滚珠的球面半径，这个设计细节既可以保证滚珠在滚道内顺畅滚动，又能让接触应力均匀分布在滚道接触面上，避免局部应力集中导致的早期点蚀失效。

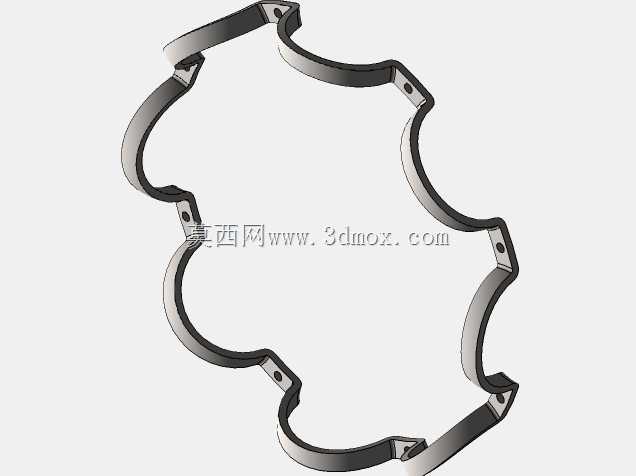

　　保持架采用浪形冲压结构，将每一颗滚珠均匀分隔在滚道的圆周方向上，相邻滚珠之间保留合理的间隙，既避免滚珠运转过程中互相碰撞摩擦产生额外损耗，又能让所有滚珠均匀分担载荷，不会出现局部滚珠负载过大的情况。保持架的兜孔设计采用略大于滚珠直径的圆弧轮廓，兜孔边缘做了圆滑过渡处理，不会在高速运转时刮擦滚珠表面，同时冲压保持架的自重较轻，能够降低轴承高速旋转时的离心力影响，适配更高转速的运行场景。两侧的密封结构采用接触式橡胶密封圈，密封圈的唇口和内圈的密封槽紧密贴合，能够阻挡外界的粉尘、水汽进入轴承内部的滚道区域，同时防止轴承内部填充的润滑脂泄漏，延长轴承的维护周期，在粉尘较多的工业现场使用时，这种密封结构的优势会更加明显。

　　从安装边界来看，这款轴承的轴向尺寸紧凑，径向截面尺寸适配常规的安装空间要求，装配时可以采用热装或者冷压的方式将内圈固定在转轴上，外圈装入轴承座时要保证受力均匀，不能通过滚动体传递装配压力，避免损伤滚道和滚珠。安装完成后要预留合理的轴向游隙，游隙过小会导致轴承运转时发热严重，游隙过大则会降低旋转精度，产生运行振动和噪音。在实际选型应用时，需要根据转轴的额定转速、承载的径向和轴向载荷大小、运行环境的温度与粉尘情况，匹配对应精度等级、密封形式、润滑方式的轴承型号，这款三维模型完整还原了轴承的所有结构细节，包括滚道的曲率、保持架的冲压结构、密封圈的安装槽位，在做设备整体装配设计时，可以直接调用该模型进行干涉检查、安装空间校核，也可以用来做装配工艺的模拟演示，验证装配路径是否合理，避免实际生产装配时出现尺寸干涉、无法安装的问题。

　　在日常运行过程中，滚珠轴承的失效大多和润滑不良、安装不对中、污染物进入有关，设计选型阶段就要考虑到润滑通道的预留，保证润滑脂能够顺利到达滚道接触区域，同时安装时要保证转轴和轴承座的同轴度，避免偏心载荷导致轴承单侧受力过大。这款模型的结构细节还原度较高，每一个滚珠的尺寸、保持架的弯折角度、内外圈的倒角尺寸都按照实际加工要求设定，在做有限元受力分析时，也可以基于该模型划分网格，模拟不同载荷工况下的接触应力分布，验证轴承的承载能力是否满足设备的设计寿命要求，为后续的结构优化、选型匹配提供准确的三维数据支撑。
