工业重载万向球脚轮结构设计

项目分类:通用五金配件 发布时间:2022-02-22 ID:559058
  • 工业重载万向球脚轮结构设计
  • 工业重载万向球脚轮结构设计
  • 工业重载万向球脚轮结构设计
  • 工业重载万向球脚轮结构设计
  • 工业重载万向球脚轮结构设计
  • 工业重载万向球脚轮结构设计
  • 工业重载万向球脚轮结构设计

  在自动化输送线、工装板移位、精密检测平台这类需要多方向平移工件的场景里,这类球脚轮的应用覆盖率非常高,和普通定向、万向轮不同,它的核心承载件是顶部露出的钢球,能实现水平面内任意方向的无转向阻力滑动,不需要像普通万向轮那样先调整轮架转向再移动,在短距离频繁移位、小空间内调整工件位置的工位上优势尤其明显。比如电子组装线的工装板底部安装这类部件,工人可以在工位范围内任意推移工装板调整操作角度,不会出现普通脚轮转向卡滞、推移费力的问题;在重型模具的装配工位,将这类脚轮嵌装在工作台面内,能让数百公斤的模具在台面上轻松平移对位,不需要吊装设备反复调整位置。

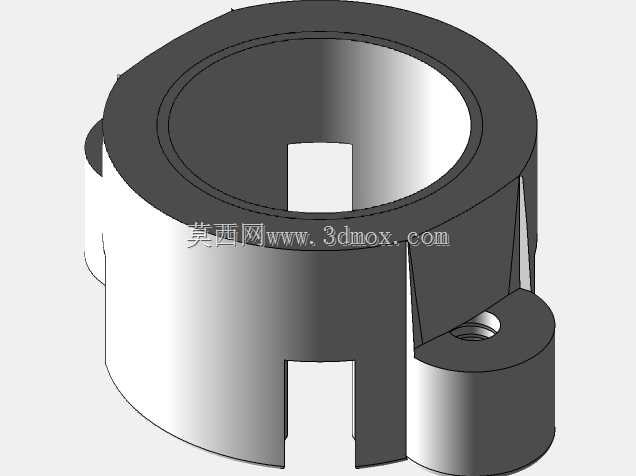

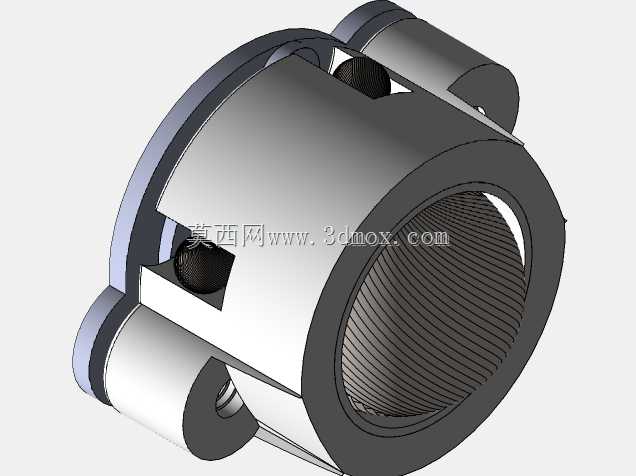

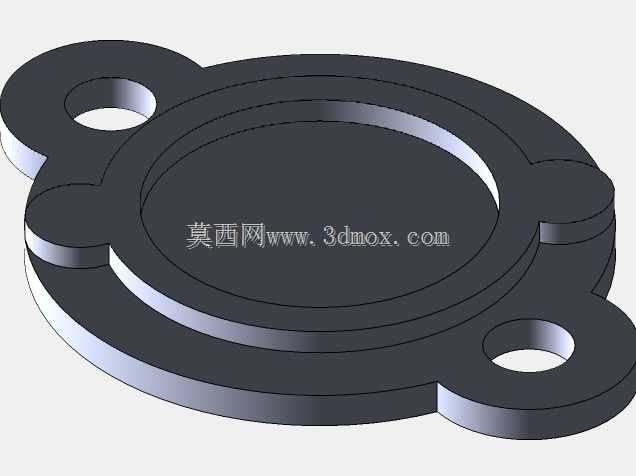

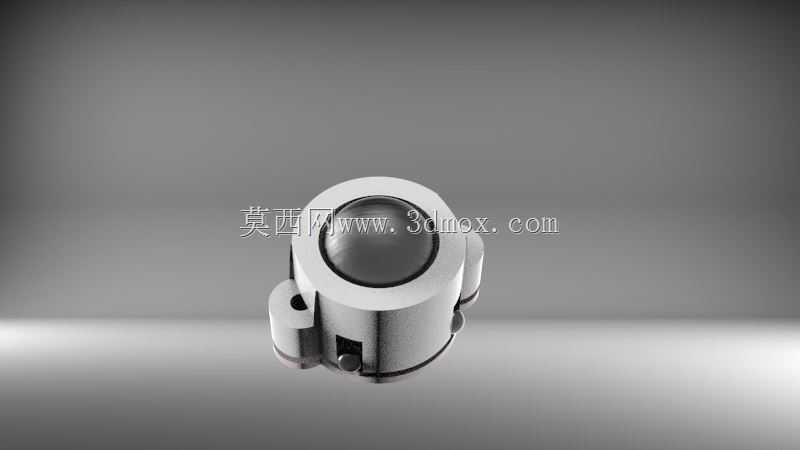

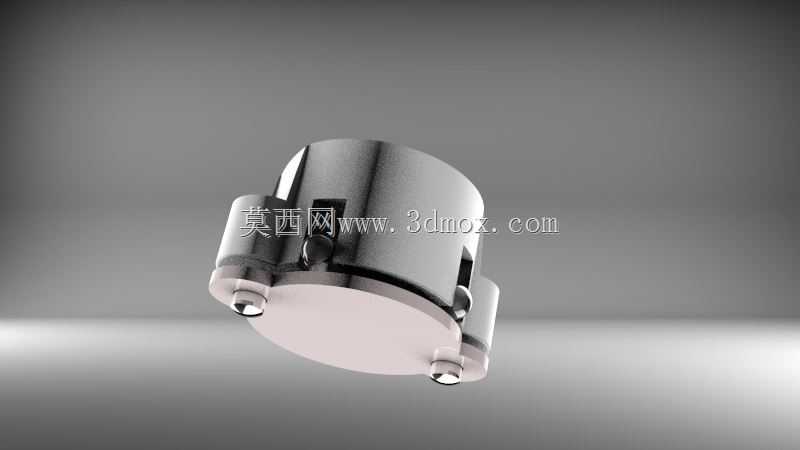

  从结构设计逻辑来看,这款球脚轮采用了壳体包裹主钢球的结构,主钢球下方布置了一圈小直径的支撑钢珠,将主钢球承受的垂直载荷均匀分散到壳体的内腔承托面上,避免主钢球和壳体直接硬摩擦,既降低了滚动阻力,也能提升整体承载能力。壳体侧面设计了对称的安装凸耳,凸耳上预留了沉头安装孔,安装时可以直接用内六角螺栓从上方穿过凸耳固定在安装基板上,沉孔设计能让螺栓头完全没入凸耳内部,不会突出安装面干涉工件移动。壳体采用圆柱型主体结构,嵌装式安装时可以直接在安装板上加工对应直径的圆孔,将壳体嵌入孔内后再通过侧面的紧定螺钉或者凸耳固定,适配台面嵌装、底部外装两种不同的安装方式。

  设计过程中需要重点关注几个尺寸边界:首先是主钢球的露出高度,露出过多会导致承载时钢球下沉量过大,工件放置后容易出现倾斜,露出过少则会让钢球和工件的接触面积不足,推移时容易出现卡顿,一般露出高度控制在钢球直径的1/4到1/3区间,能兼顾承载稳定性和滚动灵活性。其次是安装孔的中心距,要和常用的工业铝型材、工装板的安装孔位匹配,比如适配40系列铝型材的话,安装孔中心距要控制在30mm左右,能直接在铝型材槽内固定不需要额外加工转接板。另外壳体的总高度要控制在常规工装板的厚度范围内,嵌装时不会突出工装板背面,避免和下方的线体结构产生干涉。

  功能特性上,这款球脚轮的主钢球采用轴承钢材质淬火处理,表面硬度能达到HRC60以上,耐磨性能优异,长期和金属工件、工装板接触也不会出现明显的凹痕,内部的支撑钢珠同样采用轴承钢材质,配合壳体内腔的储油槽设计,装配时填充润滑脂后可以实现长期免维护使用,不需要频繁加注润滑油。壳体表面采用镀镍处理,在一般的工业车间环境下不会出现锈蚀,能适配电子车间、装配车间、普通机加工车间的使用环境,如果是在潮湿、有腐蚀的场景,也可以更换不锈钢材质的壳体和钢球,拓展适用场景。

  实际选型应用时,单只脚轮的额定承载要按照总载荷的1.5倍来配置,比如四个脚轮支撑的工装板总重100kg,单只脚轮的额定承载至少要选到40kg以上,避免偏载时个别脚轮过载损坏。安装时要保证所有脚轮的安装面在同一水平面上,高度差控制在0.1mm以内,避免出现个别脚轮悬空不受力,导致其他脚轮载荷过大提前失效。如果是用在输送线的万向台面上,脚轮的布置密度要根据输送工件的最小尺寸来确定,保证工件在任意位置都能至少被3只脚轮支撑,不会出现工件倾斜卡滞的问题。和普通的万向轮相比,这类球脚轮的移动阻力更小,转向没有死点,在需要精确定位调整的工位上,工人可以用很小的力就能推动工件移动,调整到位后也不会因为轮架的转向间隙出现位置偏移,非常适合对工件位置精度有一定要求的装配、检测工位。
