电力线缆固定连接夹结构三维设计

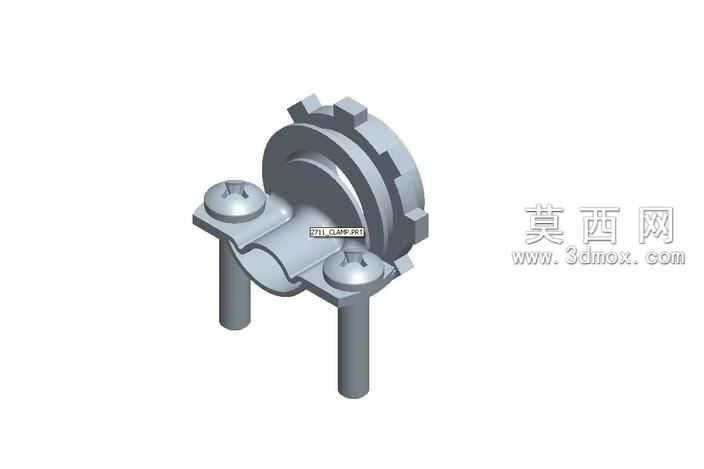

本模型为电力线缆固定连接夹，建模过程中以实际线缆夹持固定的使用需求为核心出发点，首先通过二维草绘勾勒出夹体的主体轮廓，精准定位夹体的弧形夹持腔尺寸，确保能够适配对应线径的电力线缆，避免夹持过紧损伤线缆绝缘层或是夹持过松导致固定失效。主体夹座部分采用对称式结构设计，建模时通过拉伸、切除等基础特征构建夹座的基础形态，夹座外侧的齿状防滑结构通过阵列特征完成，既保证了建模效率，也确保每一处齿形的尺寸均匀一致，能够在安装时提升与配套固定件的咬合摩擦力，防止夹体发生转动移位。夹体上方的两个紧固螺栓柱采用一体化建模设计，螺栓头部的一字槽通过切除特征精准还原，柱体部分的长度经过尺寸校核，能够满足夹体开合的行程需求，配合下方的两个支撑固定柱，形成稳定的四点支撑结构，安装后可将夹体牢牢固定在设备安装基面之上。材质设置上，夹体主体赋予硬质工程塑料材质，调整材质的粗糙度参数模拟工业塑料的哑光质感，螺栓与支撑柱部分赋予镀锌金属材质，添加轻微的金属反光效果，还原五金配件的真实材质表现。渲染阶段采用柔和的工业产品展示光源，多角度打光凸显夹体的结构层次，既清晰展示弧形夹持腔的内部弧度，也将外侧齿形、紧固结构、支撑柱的细节完整呈现。设计过程中充分考虑了实际装配的合理性，夹持腔的边缘做了圆角过渡处理，避免锐边划伤线缆外皮，两个紧固位对称分布，拧紧时受力均匀，能够让夹体平稳闭合包裹线缆，不会出现偏斜导致的夹持缝隙，支撑柱的直径与长度经过比例调整，既保证足够的结构强度，也不会造成材料的冗余浪费，整体结构紧凑，安装便捷，能够满足电力布线场景中线缆的固定、夹持、连接需求，可用于电气设备内部布线、工业配电线路固定等场景的结构参考。
