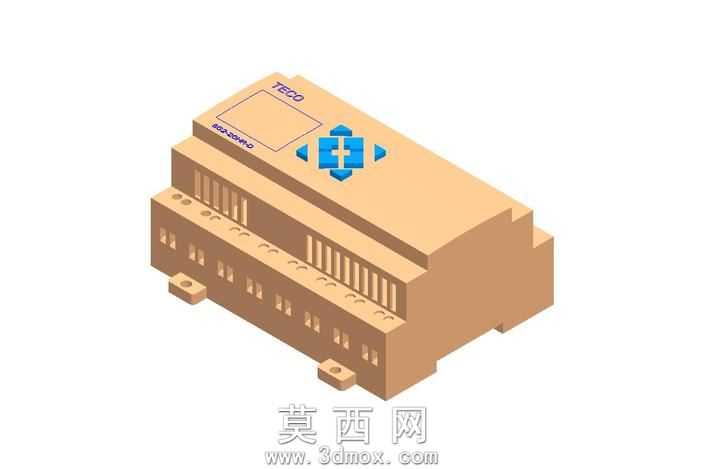

东元SG2系列可编程序控制器三维模型

本模型为东元SG2系列可编程序控制器的三维数字化建模成果，建模过程以实物等比例测绘数据为核心依据，首先在三维建模环境中搭建基准坐标系，按照产品自上而下的设计逻辑拆分主体外壳、接线端子区、操作按键区、状态标识区四大核心结构模块。外壳部分采用实体拉伸结合倒角、拔模特征完成主体轮廓构建，精准还原了工业PLC产品典型的阶梯式层叠壳体结构，壳体表面的散热格栅采用阵列特征批量生成，每一处格栅的间距、深度、倾斜角度都与实物保持一致，安装固定耳的开孔位置、凸台厚度也严格遵循实物安装尺寸规范，确保模型可直接用于安装场景的装配验证。操作区域的蓝色方向按键组采用独立建模后装配的方式完成，按键表面的十字方向标识通过纹理贴图结合凹凸映射实现，还原了按键的立体触感，壳体顶面的TECO品牌标识、产品型号丝印区域采用曲面贴合的贴图方式呈现，保证标识位置与实物完全对齐。接线端子区域的每一个接线位凹槽、固定螺丝位都通过布尔运算精准切削生成，端子排的排列间距、标识槽位都符合工业PLC的接线规范。材质渲染阶段，壳体主体采用哑光米黄色工程塑料材质，调整材质的粗糙度、漫反射参数还原工业塑料的磨砂质感，按键部分采用亮面蓝色硬质塑料材质，与壳体形成明确的视觉区分，金属接线位部分采用浅灰色金属材质，添加轻微的磨损纹理提升真实感。设计过程中充分考虑了模型的可编辑性，所有特征均保留参数化建模历史，可根据同系列不同IO点数的产品型号快速调整壳体长度、端子数量，适配不同规格SG2系列PLC的建模需求，模型整体结构完整无破面，可用于工业自动化场景的布局演示、教学课件制作、虚拟调试环境搭建等用途。
