这款轮式移动载体的设计,最初瞄准的是高校工程训练、学科竞赛场景下的循迹类任务需求,同时也可作为小型传感搭载平台,用于实验室环境下的路径识别、定点巡检类验证工作。从实际落地的用途来看,它不需要承担大负载运输任务,核心是通过底部搭载的传感阵列识别地面预设的路径标识,完成自主循线行驶、定点停靠、障碍规避等基础动作,很多入门级机器人教学、嵌入式开发验证都会用到这类结构的载体。

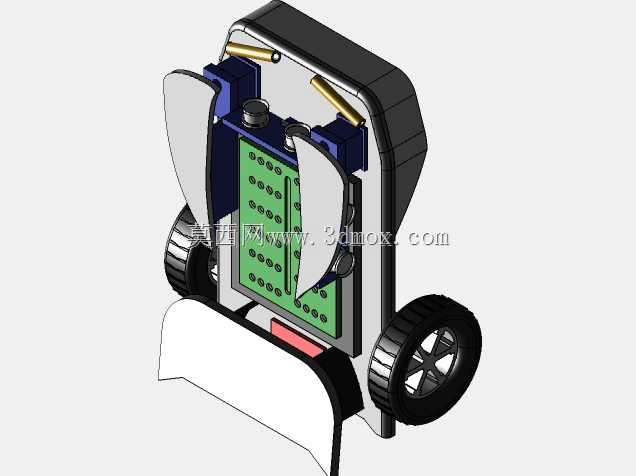

设计过程中最先敲定的是底盘的轮系布局,采用双轮差速驱动加尾部万向从动轮的结构,这种布局的优势在于转向半径可以做到极小,甚至能实现原地回转,刚好适配循迹场景下常见的急弯、直角路径转向需求,不需要额外设计转向舵机结构,既简化了传动链路,也降低了整体结构的装配复杂度。驱动轮选用带防滑纹理的橡胶轮胎,轮毂做了轻量化的镂空设计,和驱动电机的输出轴直接通过顶丝固定,省去了额外的联轴器结构,能有效压缩底盘的垂直方向占用空间。

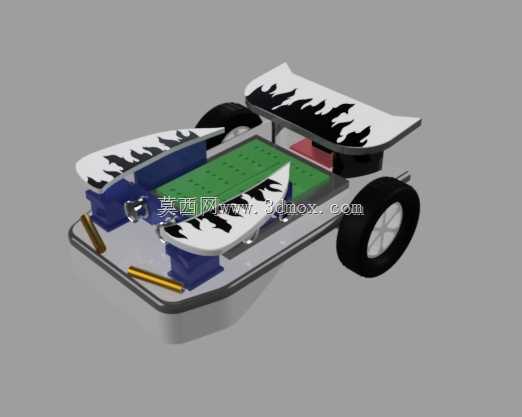

上层结构的设计充分考虑了拓展性,主甲板预留了规则排列的安装孔位,不管是加装主控板、电池模块,还是额外的传感组件、功能执行件,都可以通过铜柱直接固定,不需要二次打孔修改结构。前后的装饰护板除了起到外观规整的作用,也能在小车发生轻微碰撞时吸收部分冲击力,避免直接撞击核心的驱动与传感部件。顶部的尾翼结构并非单纯的装饰件,它的平面可以用来搭载状态指示灯或者小型的显示模块,方便调试过程中直观观察设备运行状态,同时也能在一定程度上遮挡上方的环境杂光,减少对底部循迹传感器的光线干扰。
尺寸边界的设定上,整车长度控制在200毫米以内,宽度控制在150毫米以内,整体高度不超过80毫米,这个尺寸刚好能适配大多数竞赛场景规定的赛道宽度,也能在常规的实验室实验台面上完成调试,不需要占用过大的测试空间。底盘的离地间隙设定在10毫米左右,既可以避免行驶过程中底盘剐蹭地面的路径标识胶带,也能保证底部安装的循迹传感器和地面保持稳定的检测距离,不会因为路面微小的起伏导致检测信号失真。
结构材质的选择上,主体承载结构选用硬质工程塑料,通过一体成型的方式加工,既保证了足够的结构强度,承载常规的主控、电池、传感组件不会发生形变,也能把整车自重控制在较低水平,降低驱动电机的负载压力,延长电池的续航时间。所有的结构棱边都做了圆角处理,避免装配和调试过程中划伤操作人员,也减少了碰撞过程中结构碎裂的风险。
从功能实现的逻辑来看,底部的传感安装位预留了多组传感器的安装槽位,可以根据实际的路径识别精度需求,选择安装不同数量的红外或者光电传感单元,传感板的安装高度可以通过铜柱的长度进行微调,适配不同检测距离的传感器型号。电池仓设计在底盘的中部位置,刚好落在整车的重心投影范围内,避免行驶过程中因为重心偏移导致的侧翻、行驶跑偏问题,电池采用插接式固定,方便更换电池快速恢复测试,不需要每次调试都拆解整车结构。
实际调试过程中,这种结构的底盘容错率很高,双轮差速的控制逻辑成熟,不需要复杂的运动学解算就能实现稳定的循迹效果,对于入门级的开发者来说,只需要调整传感器的检测阈值和电机的差速参数,就能快速完成基础功能的验证。上层的拓展孔位也支持后续的功能升级,比如加装机械臂完成小件搬运,或者加装无线通信模块实现远程遥控、多车协同的功能拓展,不需要重新设计底盘结构,只需要在上层加装对应的功能模块即可,能大幅缩短二次开发的周期。
在装配逻辑上,所有部件都采用模块化的安装设计,驱动电机、传感器板、主控板、电池都是独立的模块,单个部件出现故障时可以单独拆卸更换,不需要拆解整个车体,日常维护的难度很低。走线槽的预留位置沿着底盘侧边布置,所有的连接线都可以顺着走线槽排布,避免线束外露被车轮卷入,也让整车的内部走线更加规整,排查线路故障时能快速定位对应的线束。
