复古风双足行走小型机器人结构设计

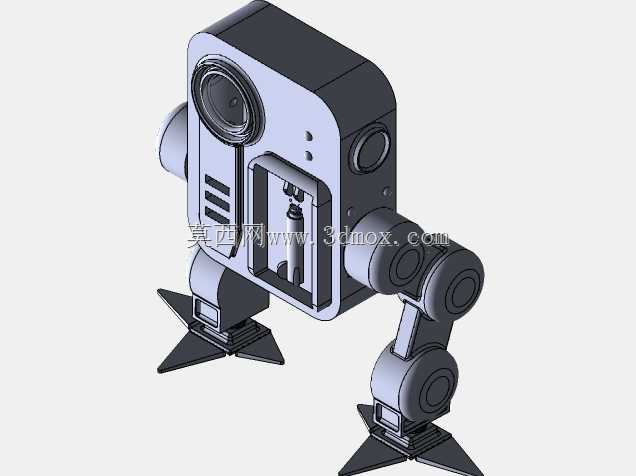

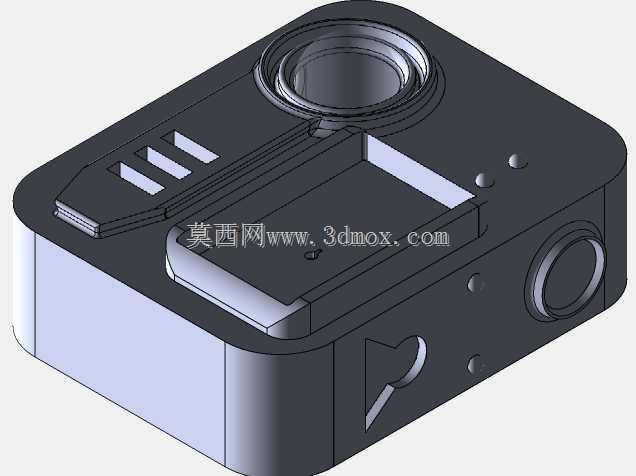

　　这款小型双足行走机器人的结构设计，最初的构思来源于老式便携胶片相机的外形轮廓，在做结构排布的时候，首先把核心控制板与视觉采集模块整合在了机身的上半部分舱体内，视觉镜头直接布置在机身正面偏上的位置，刚好对应老式相机的镜头开孔位置，既满足了视觉采集的视场角要求，也让整体外形有统一的复古质感。机身主体采用一体化的盒式承力结构，侧壁预留了多个沉头安装孔位，用来固定两侧的髋关节驱动组件，髋关节位置选用了带径向预紧的转轴结构，抵消行走过程中侧向倾覆带来的轴系窜动，同时在转轴外侧加装了圆形端盖做密封防护，避免车间环境里的金属碎屑进入转动副造成卡滞。

　　从功能落地的场景来看，这类小型双足结构可以适配桌面级演示、狭小空间巡检、科普教学实训等多个场景，做结构设计的时候特意控制了整机的重心高度，把配重电池组布置在机身舱体的下半部分，让整机重心落在双足支撑面的中心区域，静止站立时不需要额外的支撑结构就能保持稳定，行走过程中重心偏移量控制在单足支撑边界以内，避免行进过程中出现倾倒。腿部结构采用了分段式设计，大腿段与小腿段的长度比例经过反复调整，单步迈出行程控制在机身宽度的三分之二，既保证了行走时的步幅效率，也不会因为步幅过大导致重心偏移超出稳定区间。膝关节位置同样采用了铰接转动结构，转动副处加装了阻尼垫片，让腿部摆动过程中没有多余的虚位，落地时的冲击力可以通过阻尼垫片做部分缓冲，减少机身的振动幅度。

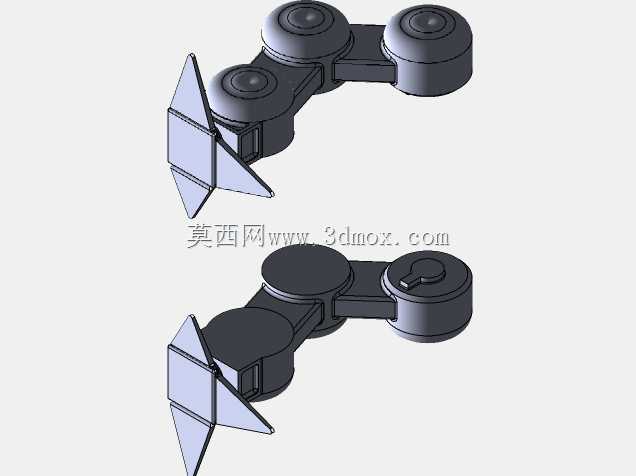

　　足部的结构设计做了针对性的优化，足端采用了带尖角的扁平支撑面，接触地面的部分做了微小的外翻角度，单足支撑时接触面积足够承载整机重量，同时尖角结构可以在网格面、格栅面等特殊接触面卡入网格间隙，提升特殊地形下的抓地力。整个机身的外表面没有多余的突出结构，所有线缆都走机身内部的穿线孔，从髋关节转轴的中心通孔走线到腿部驱动件，外部看不到明线，既避免了行走过程中线缆被外物勾挂，也让整体外观更整洁统一。

　　在做三维结构建模的时候，所有转动副的配合间隙都按照实际机加工的公差带做了预留，金属结构件的壁厚统一设置为2mm，既保证了整体结构的刚性，也不会因为壁厚过大增加不必要的整机重量。机身正面的透明观察窗位置，预留了状态指示灯的安装位，工作时可以通过观察窗直接看到内部的运行状态指示，不需要额外在机身外壳开孔加装指示灯。两侧手臂位置的结构做了简化处理，采用固定轴式的短臂结构，不额外增加驱动自由度，主要作用是平衡行走过程中的机身小幅晃动，同时也让整体外形更接近拟人化的比例，不会因为只有腿部结构显得外形突兀。

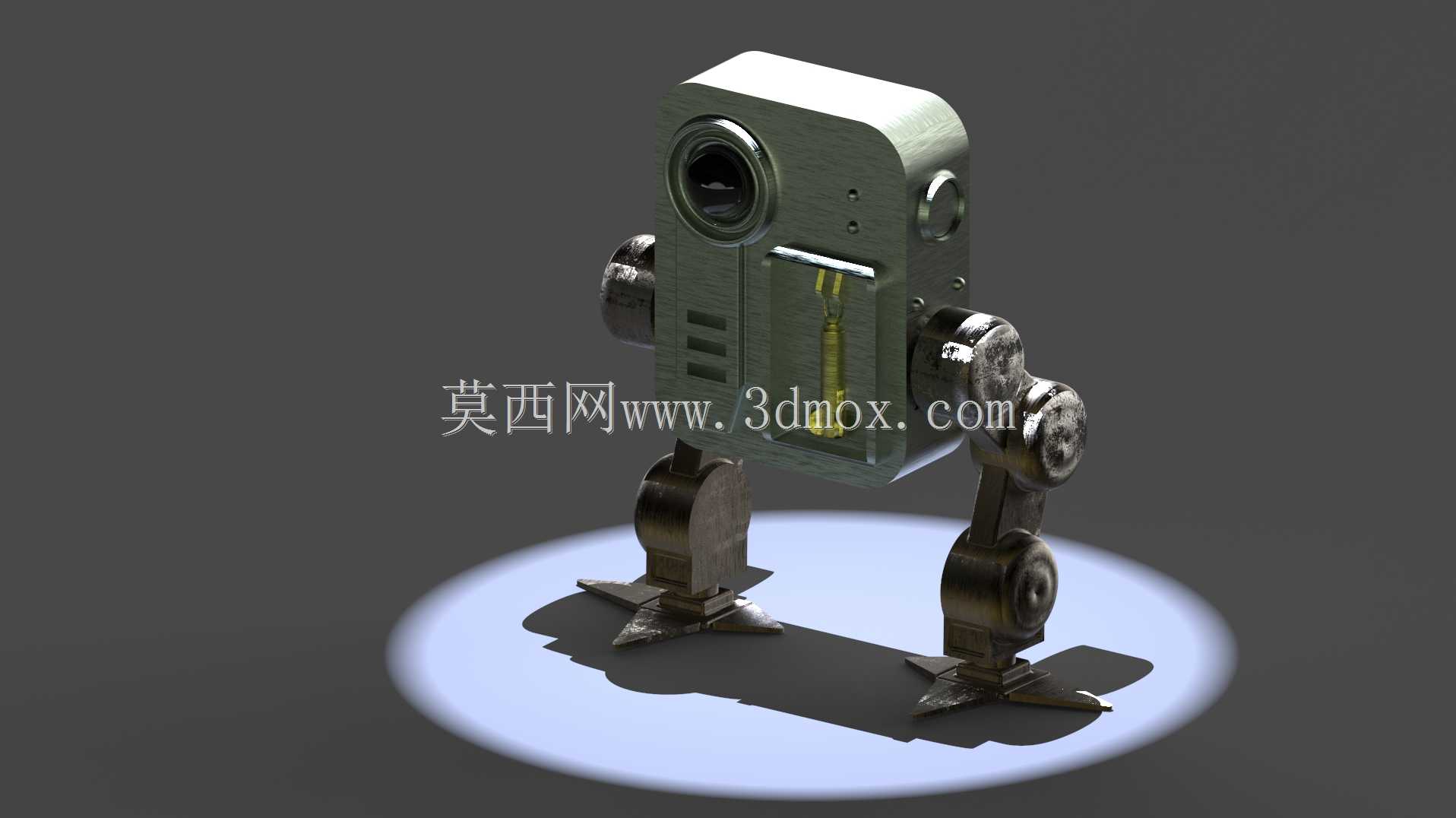

　　安装边界方面，整机直立状态下的高度控制在150mm以内，机身宽度为80mm，厚度为60mm，双足展开后的最大支撑宽度为90mm，不管是放在桌面做展示，还是装入小型收纳箱做转运，都不会占用过多空间。所有连接螺丝都选用标准的内六角圆柱头螺丝，通用配件后期维护更换不需要定制特殊紧固件，髋关节和膝关节的转动轴都采用统一直径的标准圆钢加工，备件可以通用，降低后期的维护成本。做渲染效果的时候特意做了金属做旧的表面质感，模拟老式金属设备长期使用后的磨损痕迹，让整体的复古风格更统一，机身表面的散热槽开在机身侧面位置，刚好对应内部驱动板的发热区域，工作时产生的热量可以通过散热槽直接排出，不需要额外加装散热风扇，简化了内部结构，也降低了整机的运行噪音。
