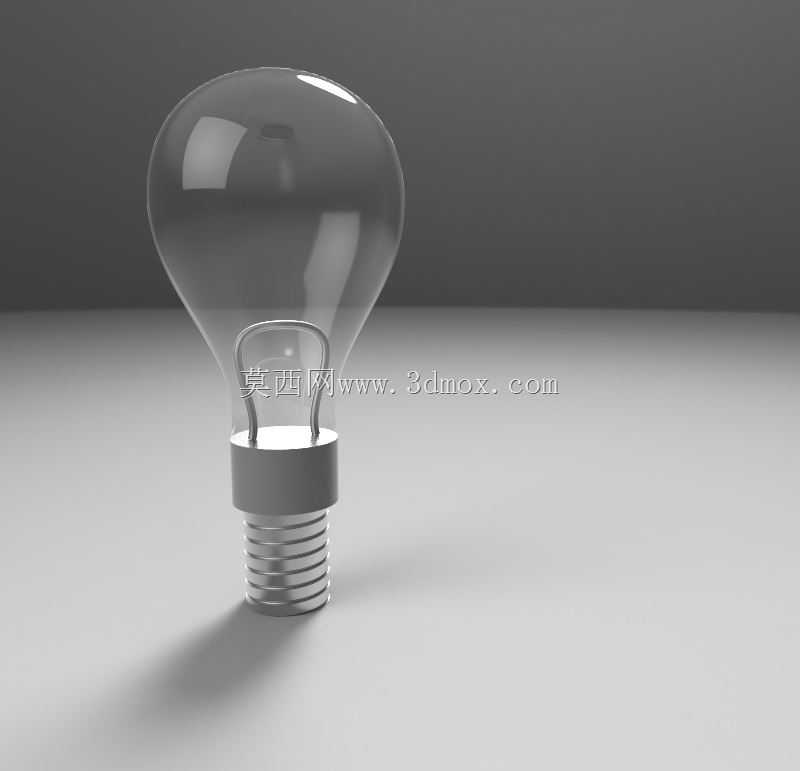

标准螺口白炽电灯泡结构三维数模

　　日常接触的螺口白炽灯泡，看似是极为普通的照明元件，实则在结构设计上藏着不少兼顾装配可靠性、使用安全性与光学性能的工程考量，这套三维数模完整还原了量产级灯泡的全部结构细节，可直接用于照明产品结构验证、教学演示、场景装配仿真等多个工程场景。

　　从实际应用场景来看，这类螺口灯泡除了常规民用照明场景，还大量应用在工业设备状态指示、低压配电回路信号提示、老旧设备维修替换、教学实验装置搭建等场景，不同场景下对灯泡的安装尺寸、结构强度、耐温性能都有明确要求，数模在搭建时完全参照通用E27螺口的行业通用尺寸规范，螺牙的牙距、牙高、啮合长度都严格匹配国标灯座的安装要求，安装边界上，螺口部分的最大外径控制在27mm标准公差范围内，泡壳最大直径约60mm，整体总长度约110mm，可直接适配常规螺口灯座的装配空间，不会出现安装干涉、啮合长度不足导致的接触不良或脱落问题。

　　结构设计层面，数模拆分了玻璃泡壳、内部灯丝支架、钨丝灯丝、导电焊片、绝缘玻璃封接层、金属螺口灯头、底部中心触点几个核心部件，每个部件的配合关系都完全还原真实产品的装配逻辑。金属螺口灯头采用薄钢板冲压成型的结构设计，内壁设置有与玻璃泡壳颈部配合的压接卡槽，装配时通过滚压工艺将泡壳颈部与灯头牢固压合，配合内部的耐高温密封胶填充，既可以保证泡壳内部的真空密封性，避免灯丝氧化失效，也能承受日常更换灯泡时的拧转力矩，不会出现灯头与泡壳脱落的问题。底部的中心触点与金属螺口之间通过耐高温的玻璃绝缘层隔离，绝缘层的厚度、爬电距离都满足低压照明回路的安全要求，避免安装时出现短路风险。

　　玻璃泡壳部分采用了经典的梨形曲面设计，这种曲面并非随意的造型选择，一方面是曲面结构可以均匀承受泡壳内外的气压差，毕竟泡壳内部是抽真空后充入少量惰性气体的状态，均匀的弧面结构可以避免应力集中，降低玻璃受冷热冲击时的炸裂概率；另一方面梨形的曲面可以让内部灯丝发出的光线经过泡壳内壁的漫反射更均匀地向外投射，减少局部眩光问题。数模中泡壳的壁厚设置为均匀的1mm，符合量产玻璃吹制工艺的壁厚要求，颈部的加厚过渡段也做了还原，保证与金属灯头压接位置的结构强度。

　　内部的灯丝组件是灯泡的核心功能部分，数模中还原了三根支撑钼丝构成的灯丝支架，支架下端封接在玻璃芯柱上，上端通过小挂钩固定螺旋状的钨丝，支架的位置经过精准定位，保证灯丝处于泡壳的中心轴线上，一方面可以让光线输出更均匀，另一方面也能避免灯丝距离泡壳内壁过近，导致局部玻璃温度过高出现软化或炸裂。芯柱上的排气孔封接点、导电引线的走线位置都做了细节还原，引线分别连接到金属螺口和底部中心触点，形成完整的导电回路，导电通路的接触位置都设置了合理的过盈配合量，模拟真实产品中焊接压接的低电阻接触状态，避免接触电阻过大导致的局部发热问题。

　　在建模过程中，螺口部分的螺纹采用螺旋扫描特征生成，完全匹配标准灯座的螺纹参数，装配时可以直接与标准灯座模型完成配合仿真，验证啮合过程中的干涉情况；玻璃泡壳的曲面通过多段样条曲线拟合后旋转生成，曲面曲率连续，还原了真实玻璃泡壳的顺滑质感，渲染时可以准确表现玻璃的折射、反射效果；灯丝的螺旋结构通过螺旋扫描加阵列的方式完成，还原了钨丝双螺旋绕制的细节形态，可用于光学仿真时的光源位置定位。

　　对于结构设计从业者来说，这套数模可以用来验证照明产品的灯座配合尺寸，做整灯装配的干涉检查，也可以作为照明场景的组件用于设备整体的可视化渲染；对于教学场景来说，拆分的零件结构可以清晰展示白炽灯泡的内部构造，帮助理解热辐射光源的工作原理与装配工艺；对于设备选型人员来说，准确的外形尺寸与安装边界参数，可以直接用于设备内部照明模块的空间布局设计，提前预留安装与更换的操作空间，避免后期装配时出现空间不足的问题。
