实验室磁力搅拌装置三维结构设计

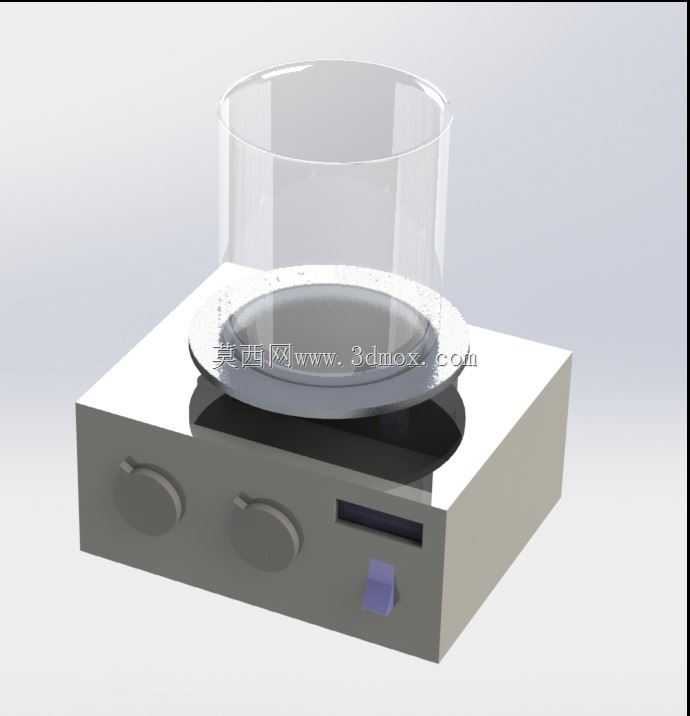

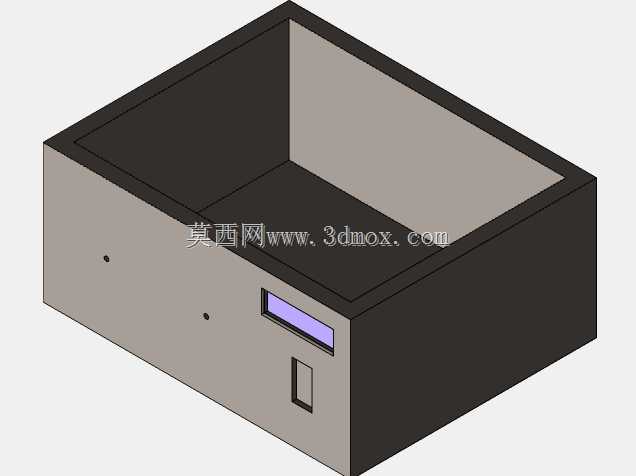

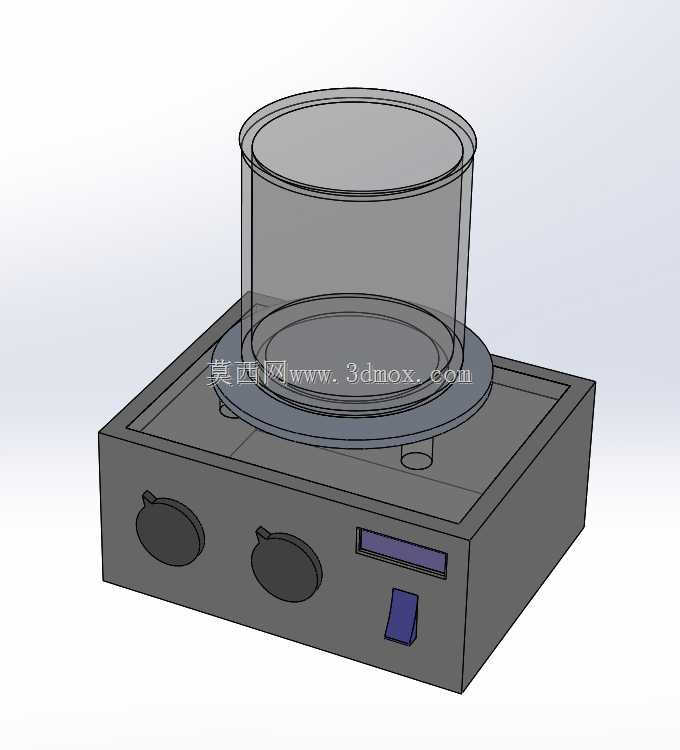

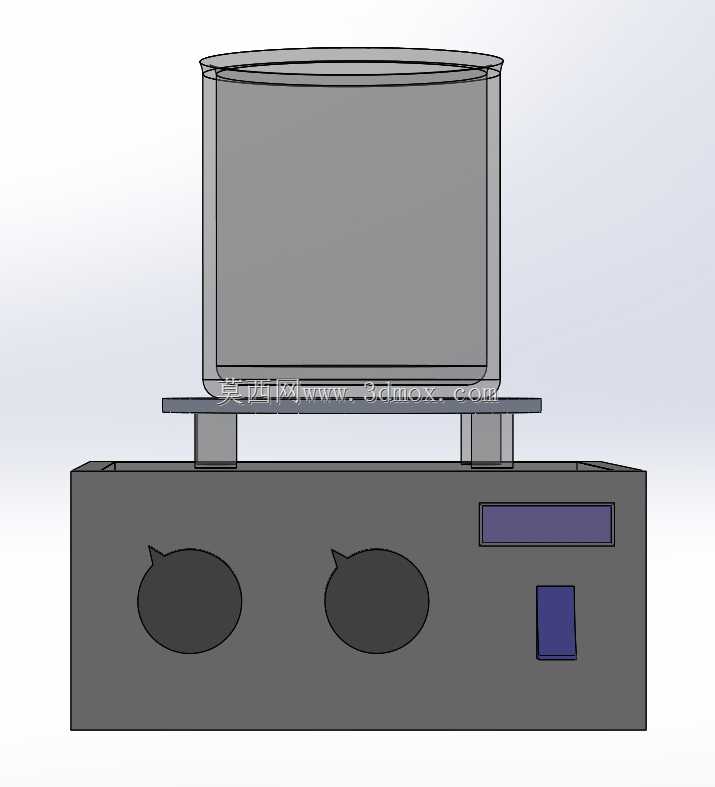

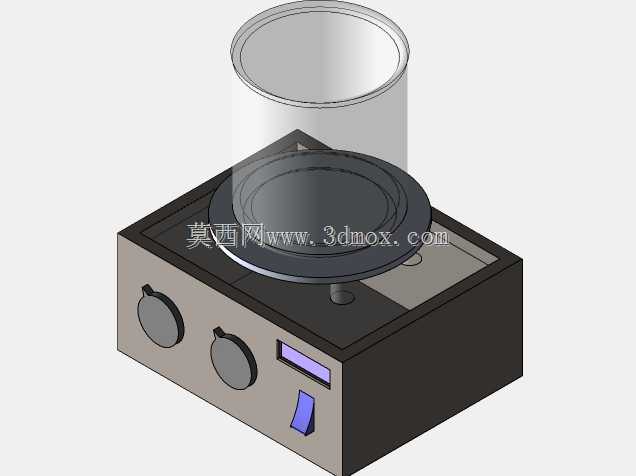

　　在化学合成、生物制剂制备、水质检测等各类实验室场景中，液体混匀是几乎所有湿法实验都绕不开的基础操作环节，传统的玻璃棒手动搅拌不仅效率低下，在面对需要恒温密闭、长时间持续混匀的实验工况时，还存在操作一致性差、易引入外界污染、无法适配密封反应容器的痛点，磁力搅拌装置正是为解决这类实际需求诞生的专用实验设备。这套三维结构完整还原了磁力搅拌设备的核心组成，从下到上依次为驱动控制主机、承载托盘、反应容器放置区，主机部分采用方正的钣金壳体结构，内部预留了旋转磁钢驱动组件、调速控制电路板、供电模块的安装空间，壳体正面预留了显示窗口与调节按键的安装位，两个椭圆形的出声/散热开孔位置完全匹配内部元器件的布局需求，不会出现结构干涉问题。

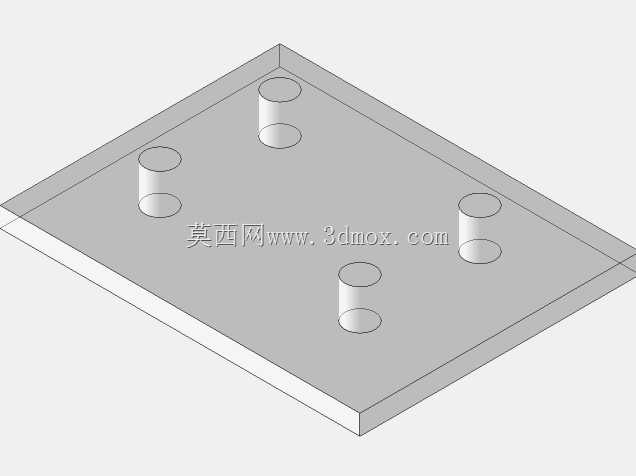

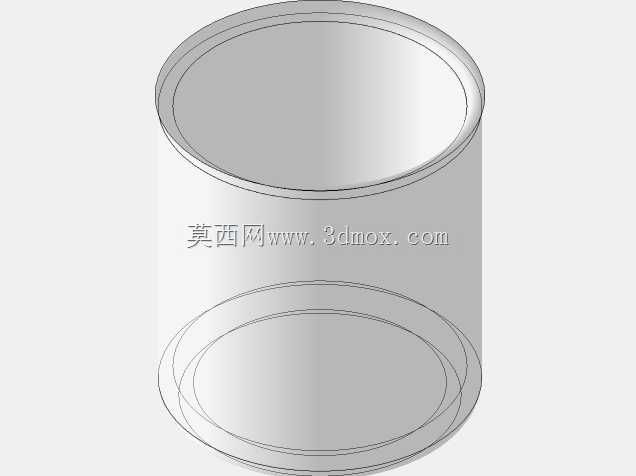

　　设计过程中优先考虑了实验室台面的安装使用边界，主机底部的支撑结构做了防滑减震的结构预留，整机放置在标准实验台面上时，重心完全落在主机壳体范围内，即使放置满容量的玻璃反应容器，也不会出现侧翻风险，承载托盘的尺寸适配常规50ml到1000ml规格的实验室烧杯、锥形瓶，托盘表面做了防滑纹理的结构设计，避免容器在搅拌过程中出现移位。设备的核心功能依托磁场无接触传动实现，主机内部的旋转磁体在电机带动下产生旋转磁场，无需机械轴穿透容器壁，就能驱动放置在容器内部的聚四氟乙烯搅拌子同步旋转，进而带动容器内的液体形成稳定的涡旋，实现液体的均匀混合，这种无接触传动的结构从根源上避免了机械密封带来的泄漏风险，尤其适合需要在密闭容器内进行的易挥发、

　　有毒有害、无菌要求的实验场景。结构设计时充分考虑了不同实验工况的适配性，主机内部的磁钢安装座预留了高度调节余量，可以根据不同厚度的容器底部调整磁钢与搅拌子的作用距离，保证在使用不同壁厚的玻璃容器时，都能提供足够的磁耦合扭矩，避免搅拌子出现丢转、跳子的问题；控制区域的布局符合实验人员的操作习惯，显示窗口倾斜一定角度，操作人员站在实验台前无需弯腰就能清晰读取转速、运行时长等参数，调节按键的按压行程做了结构优化，戴实验手套操作时也能准确触发，不会出现误触。整机的外形尺寸控制在常规实验设备的占用范围内，宽度与深度适配实验室常用的试剂架层板间距，不需要额外占用过大的台面空间，壳体的边角全部做了圆角过渡处理，避免实验人员操作时被尖锐边角划伤，

　　壳体侧面预留了散热格栅的位置，保证长时间连续运行时内部驱动电机与控制板的热量能及时散出，不会出现过热保护停机的问题。在结构细节处理上，承载托盘与主机之间的连接采用快拆结构设计，实验过程中如果有液体溅洒到托盘上，可以直接拆下托盘进行清洁，不会有液体渗入主机内部造成电路短路；主机底部的支撑脚采用可调高度结构，即使放置在略有不平整的实验台面上，也能通过调整支撑脚高度保证整机处于水平状态，避免搅拌过程中容器内液体出现偏流，影响混匀效果。这套结构设计完全贴合实际实验室的使用需求，没有冗余的结构设计，所有的壳体壁厚、安装柱位置、元器件避让空间都经过实际装配校验，建模过程中对各个运动部件做了干涉检查，旋转磁钢的转动范围内没有任何结构阻碍，控制按键与内部电路板的安装位置完全对齐，显示窗口的透明盖板安装槽预留了密封胶圈的安装位，能有效防止实验过程中溅洒的液体渗入设备内部。
