1英寸燃油机油过滤接头三维结构设计

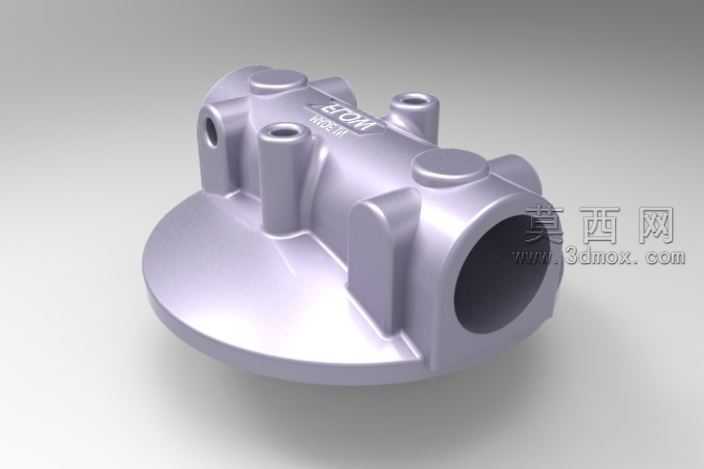

本模型为1英寸规格燃油机油过滤接头，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循流体管路配件的工程设计规范，从基础草图绘制到特征装配均贴合实际加工与装配逻辑。建模初期先梳理产品功能需求：该接头需通过配套螺钉固定在5英寸筛选器上，同时适配1英寸sch40规格的进气排气管路，进气端设置两个3/8英寸螺纹端口用于外接附属管路，因此建模时优先确定各接口的基准轴线与安装定位面，保证各连接部位的同轴度、端面垂直度符合管路密封要求。主体结构建模采用旋转、拉伸切除、螺纹扫描等基础特征组合完成，接头与管路对接的内螺纹部位按照标准管螺纹参数生成精确牙型，避免后续装配出现干涉或密封失效问题；用于穿装螺钉的安装凸台做了圆角过渡处理，既消除应力集中隐患，也还原了实际铸件的工艺特征；底座与筛选器贴合的安装面做了平面度约束设计，保证安装后密封贴合无间隙。材质渲染阶段，主体采用金属银灰色哑光金属材质，还原铝合金或镀锌钢材的真实质感，对螺纹牙型、安装孔边缘做了细微的倒角高光处理，模拟机械加工后的表面细节，渲染时采用柔和的侧上方打光，清晰呈现接头的曲面过渡、凸台结构与各接口的位置关系，直观展示产品的空间结构。设计过程中充分考虑管路流体通过性，接头内部流道做了顺滑过渡处理，避免直角结构造成的流阻增大问题，两个3/8英寸进气螺纹端口的位置经过布局优化，既保证外接管路时的操作空间，也避免与主排气管路产生安装干涉；整体结构紧凑，安装定位基准明确，各连接尺寸严格遵循通用管路标准，可直接用于流体管路系统的装配验证、工艺工装设计参考，也可作为教学案例讲解管路接头类零件的参数化建模思路、工程化设计要点，帮助学习者掌握机械零件从功能需求到三维模型落地的完整设计流程，理解密封结构、安装定位、工艺性处理在机械设计中的实际应用逻辑。
