372系列帕克高压过滤器三维结构设计

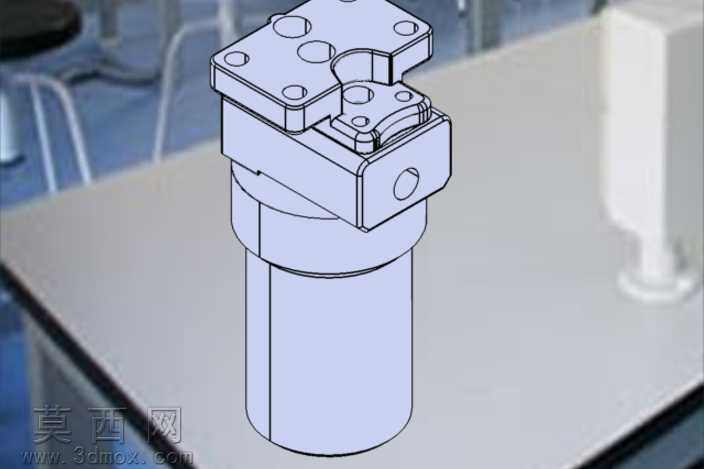

本模型为372系列模式的帕克高压过滤器，采用三维建模软件完成全参数化结构设计，整体建模过程严格遵循工业液压元件的实际尺寸比例与装配逻辑，完整还原了该款高压过滤器的全部结构细节。模型整体采用立式柱形主体搭配顶部集成阀块的布局，主体滤筒部分做了等壁厚的圆柱结构建模，还原了高压容器类部件的结构特征，能够直观体现承压部件的壁厚设计逻辑，匹配其6000psi的额定工作压力的结构强度需求。顶部集成阀块部分做了精细的特征建模，完整还原了阀块上的安装孔位、流体通道接口、锁紧定位结构以及顶部端盖的连接固定结构，各个安装孔的位置、孔径、沉头深度都按照实物参数做了精准还原，端盖与阀块的连接卡扣、定位销结构都做了独立的实体建模，可清晰展示部件间的装配关系与锁紧定位原理。建模过程中对不同功能部件做了独立的实体分组，滤筒、顶部阀块、端盖、锁紧结构、密封配合面都为独立可编辑的特征，方便后续进行结构修改、工程图导出或者装配仿真使用。材质渲染上，主体金属部件采用了哑光金属质感的材质设置，还原工业液压元件的铸钢、铝合金材质的视觉效果，密封配合位置做了细微的材质区分，能够清晰识别不同功能区域的结构分界。该款过滤器设计用于高压液压回路的流体过滤，额定流量可达65gpm，建模时充分考虑了其高压工况下的结构特征，滤筒与顶部阀块的连接位置做了加厚的法兰连接结构建模，还原高压密封的连接设计，可用于液压系统原理演示、设备装配培训、液压回路仿真建模等场景，模型结构完整无缺失特征，各部件间无干涉错位，能够清晰展示高压过滤器的内部装配逻辑与外部安装接口特征，可直观呈现高压过滤元件的结构设计思路，即通过立式承压滤筒容纳过滤元件，顶部集成阀块实现流体进出、旁通、安装固定的集成化设计，在保证高压承压能力的同时缩小整体安装体积，适配工业液压系统的紧凑安装需求。
