传感器配套钣金外壳结构设计

　　这款钣金壳体主要面向工业传感检测场景的配套防护需求，在各类工业现场的位移、压力、光电类传感器外置安装场景中，这类钣金件承担着核心的防护与安装定位作用。现场工况往往存在切削液飞溅、金属粉尘飘落、偶尔的外力磕碰问题，薄钢板弯折成型的壳体可以将内部的传感核心电路、感应元件完全包覆，隔绝外界杂物侵入，同时预留的安装孔位可以直接适配设备机架、生产线支架的固定需求，不需要额外做转接件设计。

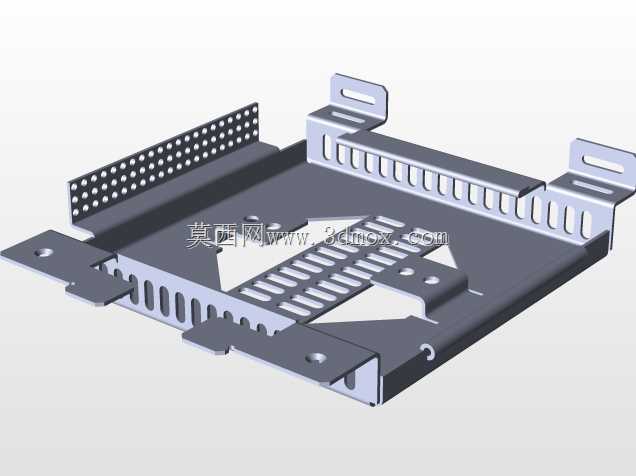

　　从设计逻辑上看，整个壳体采用等厚冷轧钢板弯折成型，没有复杂的曲面结构，所有折弯边都预留了合理的折弯内R角，避免折弯过程中出现板材开裂问题，同时折弯边的直边高度符合常规冲压折弯工艺的最小限值，不需要额外开特殊模具就能完成加工。壳体的拼接边采用自扣式咬合结构，配合局部点焊固定，不需要额外增加紧固件就能保证壳体的整体刚性，在侧面预留的出线孔位置做了翻边处理，避免穿线时锋利的板材边缘划伤线缆绝缘层，同时翻边结构也能提升孔位周边的结构强度，减少线缆拉扯时出现的孔位变形问题。

　　在安装边界的考量上，壳体的底部安装孔采用长圆孔设计，两个孔位的中心距公差控制在合理范围内，现场安装时可以允许一定的安装位置偏差，降低对安装面加工精度的要求。壳体的整体外形尺寸紧凑，不会占用过多的设备安装空间，壁厚选择兼顾了防护强度与轻量化需求，在常规的工业振动工况下不会出现共振异响问题，表面的印刷区域做了局部平面处理，方便后续印制产品标识、接线说明等内容，不需要额外做表面打磨处理。

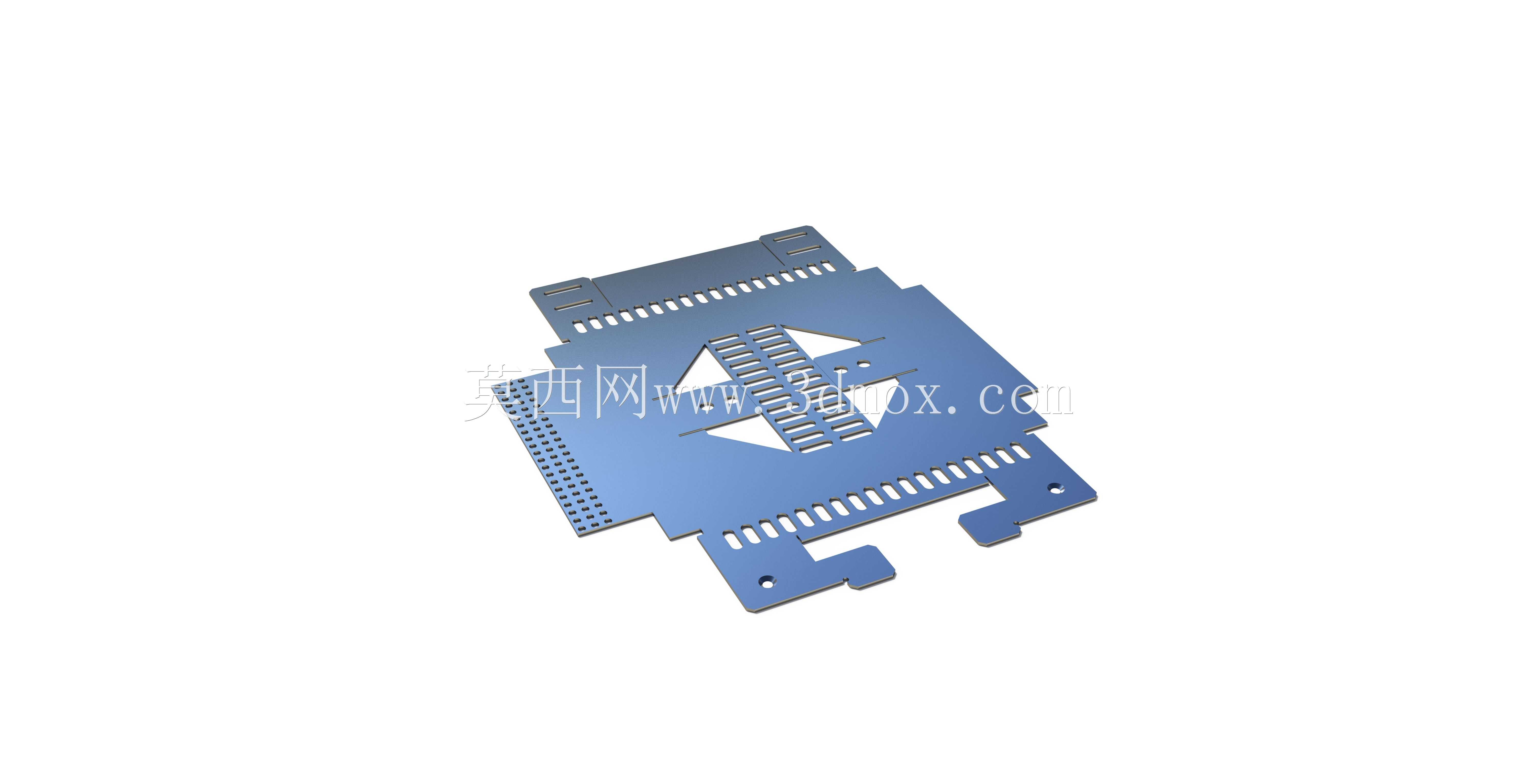

　　实际应用中，这类钣金壳体可以适配多种不同规格的内置传感模块，内部预留的安装柱可以直接固定PCB板，不需要额外增加支撑结构，壳体的对接缝处做了错位折弯设计，拼接后缝隙均匀，既可以阻止大部分粉尘进入壳体内部，也能保证外观的平整性。在设计阶段就充分考虑了量产加工的工艺性，所有的开孔、折弯工序都可以在常规数控冲床、折弯设备上完成，不需要特殊的工装夹具，单批次加工的良率可以控制在较高水平，同时板材的利用率也做了优化，排样时尽可能减少边角料的产生，控制加工成本。

　　针对不同的现场使用需求，壳体的表面处理可以根据场景调整，在普通干燥工况下采用常规喷塑处理就能满足防锈需求，在有腐蚀性气体的场景下可以更换为镀锌板材加工或者做电泳处理，不需要修改整体结构就能适配不同的使用环境。壳体的开合结构采用卡扣式设计，后期维护时不需要拆卸整体安装螺丝，就能打开壳体完成内部元件的调试、更换，大幅降低现场维护的工作量。在结构强度验证阶段，通过对壳体侧面、顶面的静压力测试，确认常规的外力磕碰不会导致壳体变形触碰内部元件，同时边角位置做了小圆弧倒角处理，避免安装维护时锋利的边角划伤操作人员。
