带法兰安装座90度弯管接头结构设计

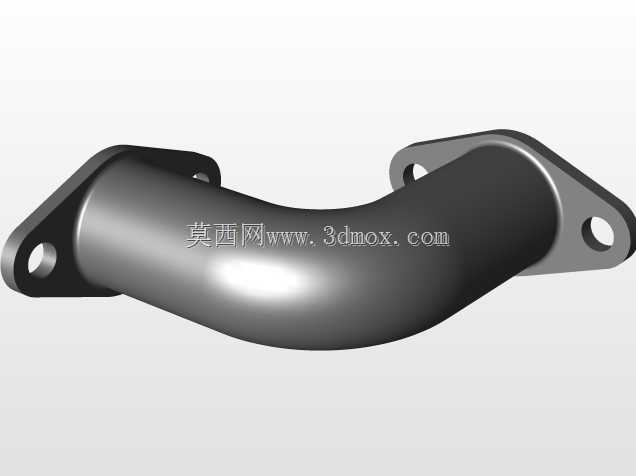

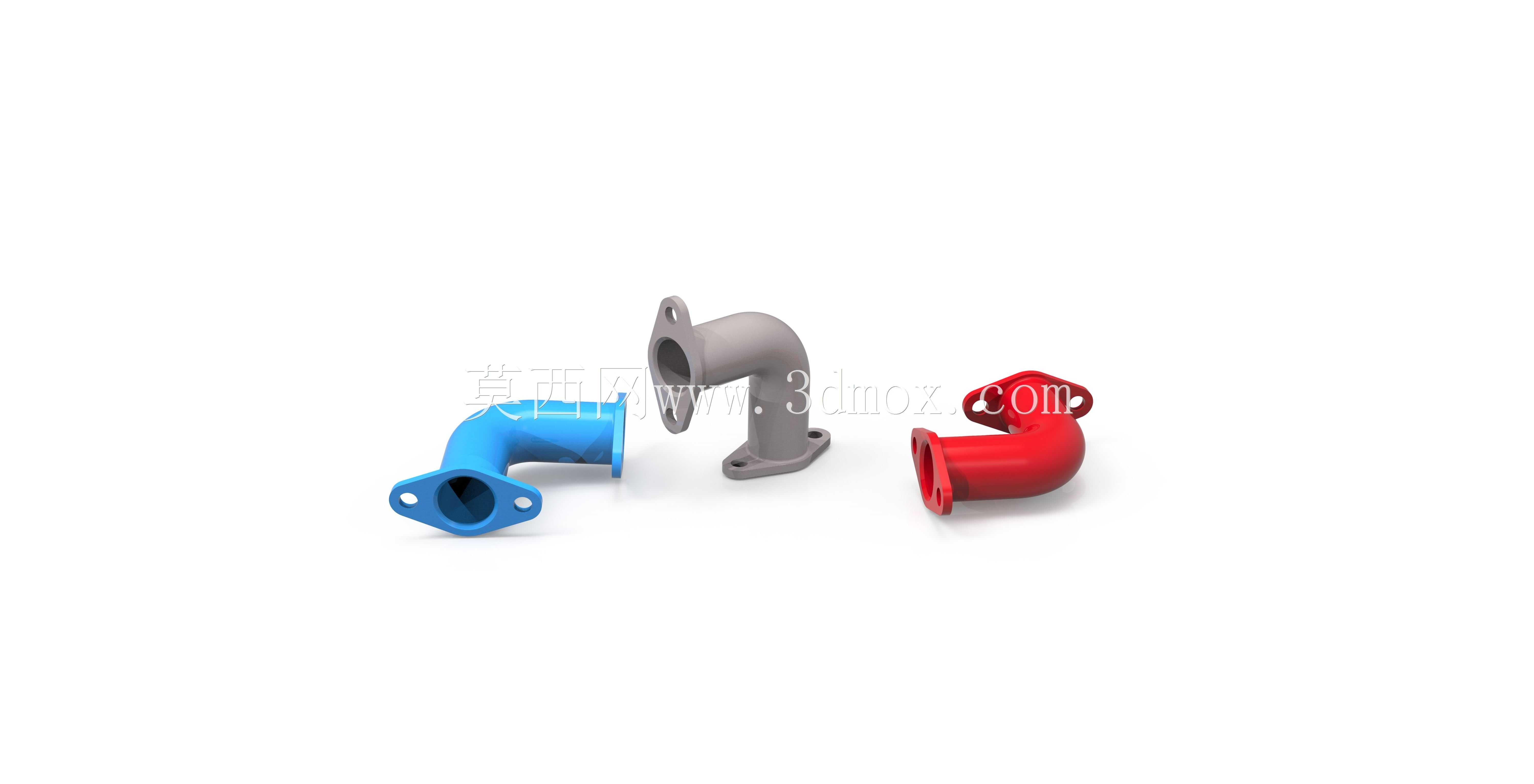

　　这类带法兰安装座的90度弯管接头，在流体输送管路系统里承担着管路转向、端点固定对接的核心作用，日常在小型液压站油路排布、气动控制回路走线、低压给排水支路接驳、实验台流体管路搭建场景中都能见到这类结构的身影。不同于普通无安装座的标准弯头，这款弯管在两个连接端都集成了带安装孔的法兰盘结构，不需要额外搭配管卡或者焊接固定座，就能直接通过螺栓将管路端点锁定在设备壁板、安装基座上，能大幅减少现场管路装配的零件数量，降低管路端点因为振动出现松脱渗漏的概率。

　　从结构设计逻辑来看，弯管的转弯段采用了等通径圆弧过渡设计，转弯处的内壁曲率经过反复校核，没有出现直角转折或者通径突变的结构，流体经过转弯位置时不会产生明显的涡流压损，也不容易在转角位置残留输送介质里的固体杂质，长期使用也不会出现管路局部堵塞的问题。两端的法兰盘和弯管主体采用一体化成型结构，不存在拼接焊缝，避免了焊接位置因为应力集中出现开裂渗漏的隐患，法兰盘上的安装孔位置按照通用安装孔距标准排布，能适配市面上多数同通径的管路对接件，不需要现场重新打孔调整。

　　实际选型使用时，需要重点关注几个安装边界参数：首先是弯管两个法兰端面的中心距尺寸，这个尺寸直接决定了管路转向后两个端点的相对位置，在排布密集管路的时候，要提前核算这个尺寸和周边管路、设备结构件的间隙，避免安装后出现结构干涉；其次是法兰盘的厚度和安装孔的孔径，这两个参数决定了接头能承受的最大锁紧力，在有压力波动的管路场景中，法兰盘厚度不足容易在螺栓锁紧时出现形变，导致密封面贴合不严出现渗漏；另外还要注意弯管主体的外壁壁厚，不同输送压力的场景对壁厚要求差异较大，低压气动回路可以选用较薄的壁厚降低整体重量，高压液压回路则需要对应增加壁厚来满足耐压要求。

　　在安装对接时，法兰端面的密封槽结构适配标准O型密封圈或者平垫片，安装时只需要将密封件放置在两个法兰的密封面之间，按照对角顺序逐步拧紧螺栓，就能保证密封面受力均匀，不会因为单侧受力过大导致密封件挤裂或者法兰变形。这类弯管接头因为自带安装固定结构，在移动设备的流体管路中优势格外明显，比如小型移动作业设备、可移动实验装置的管路搭建中，不需要额外设计管路固定支架，直接通过法兰上的安装孔就能将管路端点牢牢固定，设备移动过程中管路不会出现晃动拉扯，能大幅提升管路系统的运行稳定性。

　　设计建模过程中，需要重点处理弯管段和法兰盘衔接位置的圆角过渡，这个位置是整个结构的应力集中点，如果采用直角衔接，在管路受内压或者外部振动载荷时，衔接位置很容易出现应力开裂，添加合理的过渡圆角后，能将集中应力分散到更大的结构区域，提升整个接头的抗疲劳性能。另外法兰盘上的安装孔需要做沉孔设计，让螺栓锁紧后头部不会突出法兰表面，避免安装时螺栓和周边结构产生剐蹭干涉，也能让整体安装外观更规整。不同使用场景下还可以根据需求调整法兰的密封面形式，比如输送腐蚀性介质时可以将密封面设计成凸凹面结构，提升密封可靠性，低压无腐蚀场景则可以采用平面密封结构降低加工成本。
