工业检测用按键式传感装置结构设计

　　在工业自动化生产线的工位信号采集、设备状态触发、工件到位检测场景中，这类按键式传感装置是离散量信号输入的核心执行部件，常被布置在工装夹具的定位端面、设备操作面板的触发位、输送线的挡停机构旁，靠物理接触触发通断信号，给PLC或者工控机传递到位、确认、启停类的开关量信号，相比非接触式的光电传感，它的抗粉尘、抗油污干扰能力更强，在机加工车间的切削液飞溅环境、焊接工位的弧光干扰环境里，误触发率能低很多。做这个结构设计的时候，首先要考虑的是按键的触发行程，一般工业场景下会把有效触发行程控制在1.2到1.8毫米之间，预压行程留0.3毫米的冗余，避免设备运行过程中的振动导致误触发，同时按键帽的端面做了微弧面处理，

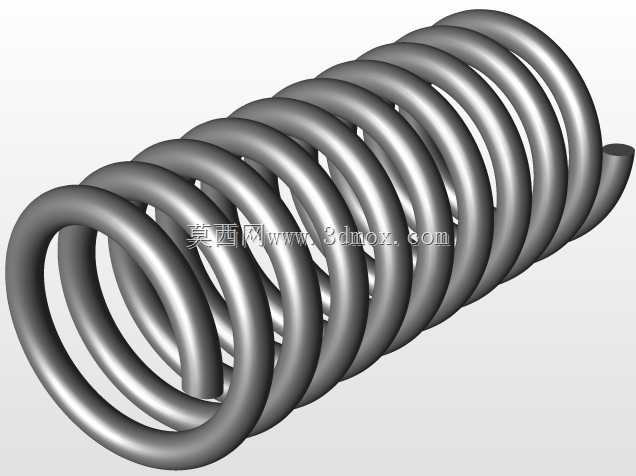

　　不管是人工手指按压还是工装机构的刚性触块压合，都能保证受力点落在按键的中心轴线上，不会因为偏载导致内部的弹片结构过早疲劳失效。安装边界上，这个传感装置的主体采用方形基座设计，基座的四个角预留了沉头安装孔，孔位的中心距按照工业通用的安装孔距规范做了适配，可以直接固定在标准厚度的铝型材安装面上，也能通过转接支架固定在设备的钣金立面上，基座的出线端做了防弯折的护套结构，走线方向可以根据现场安装空间选择侧向或者直向出线，避免设备运行过程中走线被运动部件剐蹭断裂。内部结构上，触发按键和基座之间采用了双层密封结构，第一层是按键帽和基座配合面的O型密封圈，能阻挡切削液、粉尘进入内部触点区域，第二层是内部触点模块的灌封处理，

　　就算第一层密封出现轻微渗漏，灌封层也能保证触点不会因为受潮出现接触不良的问题。触点部分采用了银合金触点材质，相比纯铜触点，它的耐电弧烧蚀能力更强，在频繁通断的工况下，电气寿命能达到百万次级，完全能满足自动化生产线三班倒连续运行的使用需求。设计过程中还特意做了按键的按压力度调校，按压力控制在2.5牛到3.5牛之间，人工按压的时候不会觉得太硬费力，工装机构触发的时候也不会因为力度太小导致信号触发不稳定，同时按键的回弹速度做了优化，回弹时间控制在10毫秒以内，就算是高速输送线上的快速触发场景，也不会出现漏信号的问题。在实际的设备集成应用里，这类传感装置还常和设备的安全回路做联动，比如工装夹具的夹紧确认位，必须要这个传感器给出触发信号，

　　设备的下一步加工动作才能启动，避免因为工件没装夹到位导致加工报废或者安全事故，所以结构设计的时候特意在基座内部做了防松结构，安装螺丝拧紧之后，就算设备长期运行产生振动，基座也不会出现移位，保证触发位置的精度不会出现漂移。另外考虑到不同设备的安装空间限制，整个传感装置的主体厚度控制在12毫米以内，就算是安装空间比较局促的小型工装内部，也能顺利布置，不会和周边的运动部件产生干涉。
