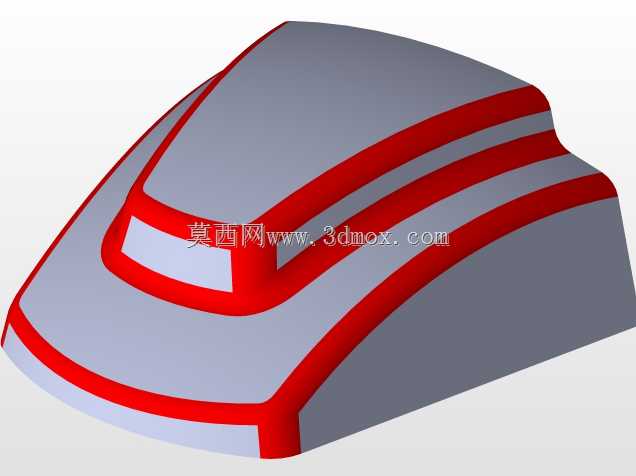

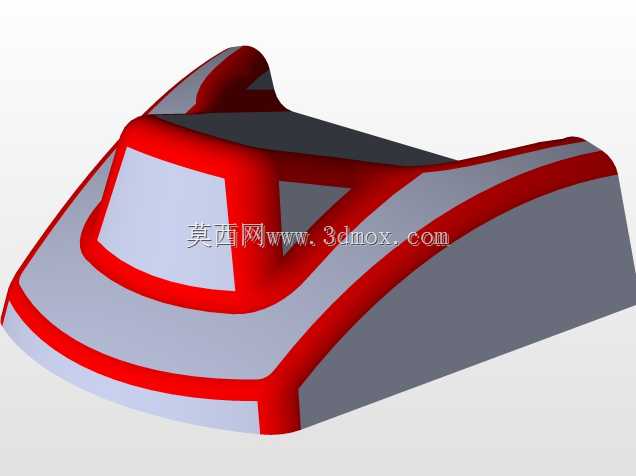

流线型红灰配色光电传感外壳结构

　　这款传感类外壳结构的设计，最初是面向工位近距离光电检测场景做的适配，日常在流水线工件到位检测、小型设备限位触发这类场景里，这类外壳的适配性直接决定了传感器的现场使用寿命。做结构设计的时候最先考虑的是现场安装的干涉问题，整个壳体采用大弧面过渡的流线造型，没有突出的棱角结构，在设备密集排布的工位上安装时，不会和周边的工装夹具、输送料道产生剐蹭，哪怕是安装空间比较局促的窄工位，也能顺着弧面调整安装角度，不会因为外壳棱角卡滞导致安装不到位。

　　从功能特性来看，壳体表面做了三道平行的红色装饰筋条，这部分筋条不是单纯的外观装饰，筋条下方对应壳体内部的安装卡槽位置，装配时可以顺着筋条的位置快速对准内部的PCB安装位，不用反复调整电路板的放置角度，能缩减装配环节的对位时间。壳体前端的矩形透光窗口做了下沉式台阶设计，安装透光镜片时可以直接卡在台阶位上，点胶固定时胶层不会溢到外壳外表面，同时台阶结构能让镜片和壳体表面保持齐平，日常车间里的粉尘、切削液溅到表面时，不会在窗口边缘积留，擦拭清洁的时候一擦到底，没有藏污纳垢的缝隙。

　　设计思路上没有采用常规的方盒式外壳造型，是考虑到这类传感器很多时候会安装在移动设备的运动部件上，流线型的弧面可以降低设备快速移动时的风阻，同时如果有工件意外剐蹭到传感器位置，弧面结构能让剐蹭力顺着曲面滑开，不会像直角外壳那样直接被撞裂或者撞移位。壳体的壁厚做了均匀化处理，整体壁厚保持在2mm左右，筋条位置的壁厚不超过2.5mm，注塑生产时不会出现缩痕、翘曲的问题，成型后外壳的平面度能控制在0.1mm以内，安装到固定支架上时不会因为壳体变形导致检测角度出现偏差。

　　安装边界方面，壳体底部预留了标准的安装孔位，孔位间距适配市面上主流的M3安装螺丝，安装时可以直接固定在常规的传感器安装支架上，不需要额外做转接板。壳体的整体高度控制在40mm以内，宽度不超过60mm，在小型自动化设备的安装空间里，不会占用过多的布局位置，哪怕是在多传感器并排安装的检测工位上，相邻传感器之间只要留2mm的间隙就不会产生安装干涉。壳体的侧边做了微小的拔模斜度，拔模角度控制在1.5度，既方便注塑脱模，也不会因为斜度过大导致壳体上下端尺寸差过大，装配上盖和底座的时候，配合面的间隙能均匀控制在0.05mm以内，达到基础的防尘防水要求，适配车间里多粉尘、有少量切削液飞溅的使用环境。

　　另外在细节结构上，壳体内部的走线槽顺着弧面走向布置，传感器的连接线从尾部出线口引出后，可以顺着内部的筋条卡位固定，不会因为设备振动导致线缆拉扯内部的电路板焊点。出线口位置做了圆角过渡，不会划伤线缆的外绝缘层，长期使用时不会出现线缆外皮破损的问题。外壳表面的红灰配色做了分色处理，红色部分采用耐油污的材质，在有油污的车间环境里长期使用，红色标识部分不会因为油污附着变色，现场运维人员能快速识别到传感器的安装位置，排查故障时不用在密集的设备部件里逐个寻找。
