乘用车铝合金轮毂结构三维设计

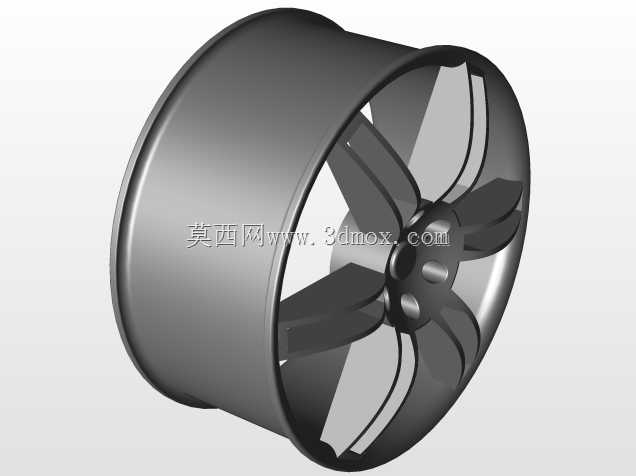

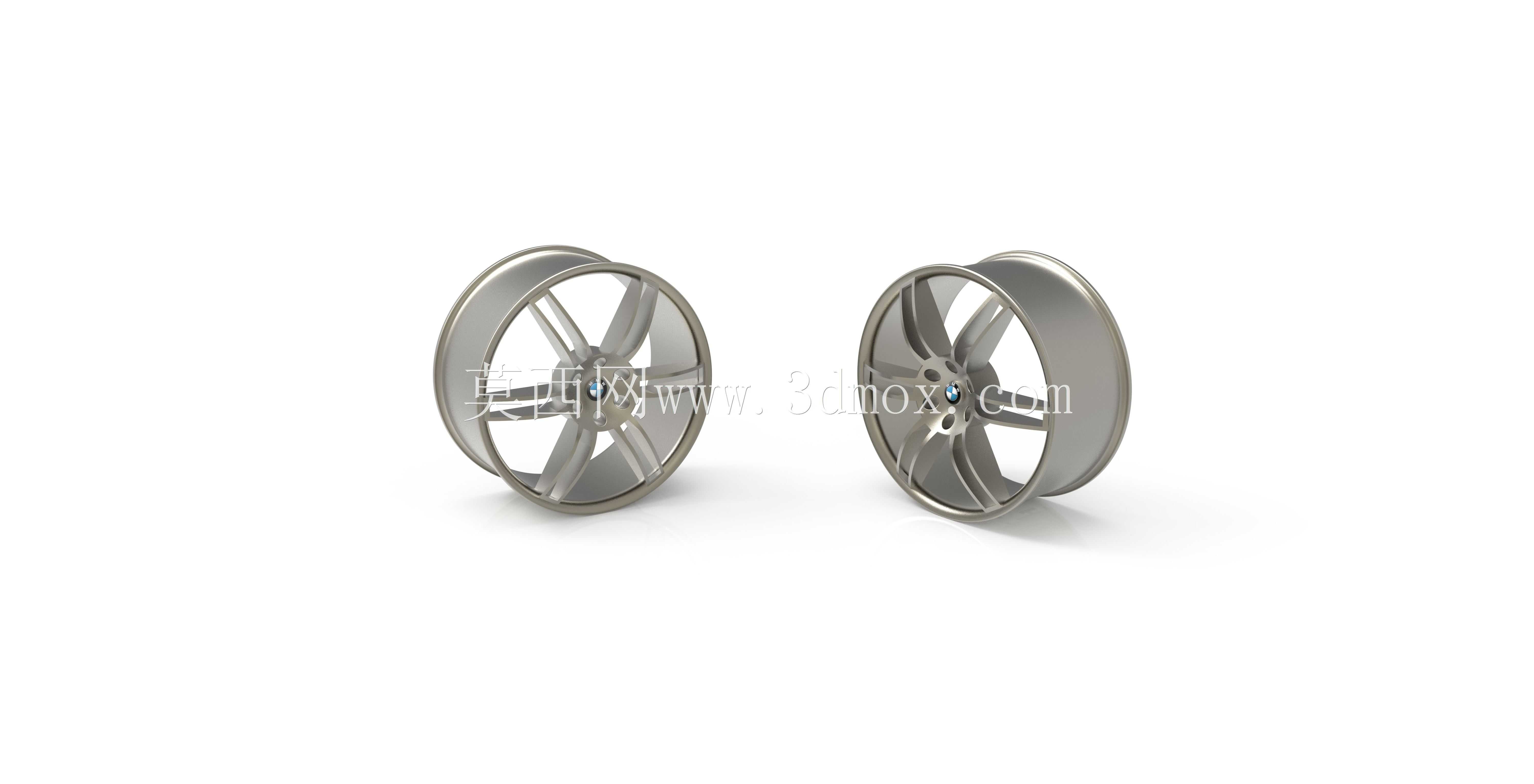

　　日常做整车底盘零部件匹配时，轮毂是连接轮胎与车桥轴头的核心承载部件，这个模型还原的是乘用车型常用的五辐铝合金轮毂结构，先从安装边界说起，中心定位孔的公差带严格按照轴头配合的H7级精度设计，周边均布的螺栓孔节圆直径适配主流A级乘用车的五孔安装规格，螺栓孔周边做了局部加厚的凸台结构，避免螺栓预紧力作用下出现应力集中导致的开裂问题。轮辋部分的轮廓完全符合标准轮辋的轮廓曲线，胎圈座的角度、凸缘的高度尺寸都严格对应常规真空胎的安装要求，能保证轮胎充气后与轮辋的贴合密封性，不会出现慢漏气的情况，轮辋的槽深尺寸也满足轮胎拆装时的操作空间需求，维修时不需要额外破坏轮辋边缘就能完成轮胎的拆装作业。轮辐采用五组双辐条的布局，

　　这种结构不是单纯为了外观造型，每根辐条的截面从中心安装盘位置向外逐渐收窄变厚，在保证整体抗弯、抗扭强度的前提下，尽可能降低了轮毂的整体重量，实现非簧载质量的降低，对整车的操控响应性和行驶平顺性都有实际帮助，辐条背面做了均匀的减重凹槽，凹槽的过渡圆角全部做了R3以上的圆滑处理，避免应力集中点的出现，在车辆经过颠簸路面承受冲击载荷时，应力能顺着辐条的流线型结构均匀分散到整个轮辋上，不会在局部出现应力峰值。设计过程中需要考虑的实际使用场景很多，比如车辆转弯时的侧向载荷、制动时的纵向冲击、高速行驶时的动平衡要求，这个模型的轮辋边缘预留了平衡块的安装位置，不管是粘贴式还是卡扣式平衡块都有对应的安装空间，中心孔周边的安装面平面度控制在0.

　　05mm以内，保证轮毂安装到轴头后不会出现端面跳动，避免高速行驶时出现方向盘抖动的问题。另外轮辐的造型间隙也充分考虑了制动系统的散热需求，车辆连续制动时产生的热量能通过辐条之间的空隙快速随气流散出，不会因为热量堆积导致制动效能衰减，同时辐条的造型也做了空气动力学的优化，行驶时气流能顺着辐条表面导向制动盘位置，进一步提升散热效率。从安装匹配的角度来说，这个轮毂的偏距尺寸设定符合主流前驱家用车的轮距匹配要求，安装后轮胎不会超出翼子板边界，也不会与内侧的减震器、转向拉杆发生运动干涉，转向到最大角度时，轮辋内壁与悬架部件之间预留了足够的安全间隙，即使在轮胎加装防滑链的工况下也不会出现剐蹭。整个轮毂的壁厚设计遵循等强度原则，

　　受力大的安装盘区域壁厚更大，轮辋中段的壁厚在满足刚度要求的前提下尽可能做薄，在通过13度冲击、弯曲疲劳、径向疲劳等行业标准测试的前提下，实现重量的最优控制，材料选用常用的A356铸造铝合金对应的材料特性，结构上的所有过渡位置都避免了锐角，既符合铸造工艺的脱模要求，也能减少加工过程中的应力残留。
