F1学生方程式赛车专用方向盘结构设计

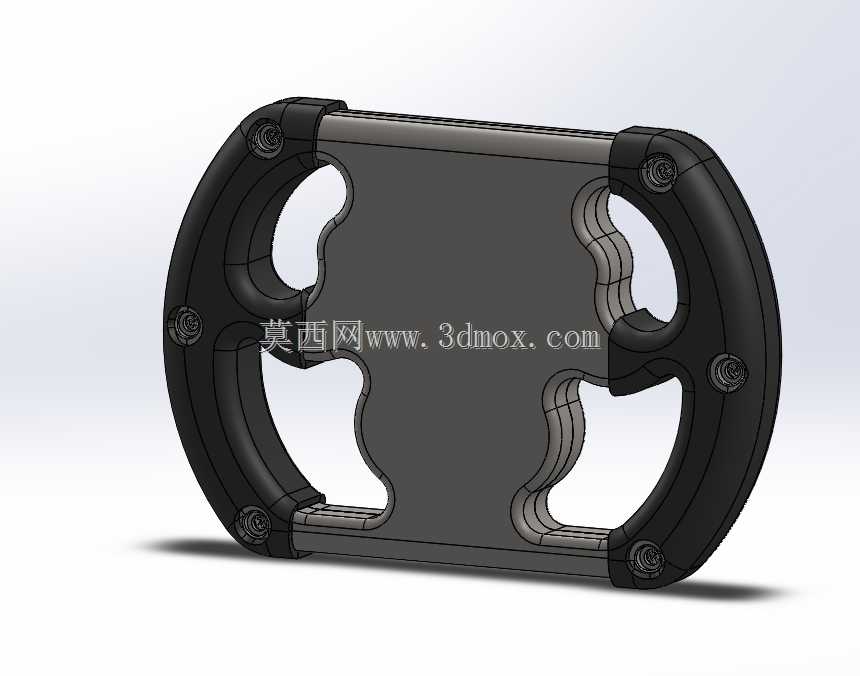

　　这款转向操控部件专为学生方程式赛事的单座赛车开发，适配场地竞速类赛事的驾驶操控需求，核心作用是在赛车高速过弯、急加减速工况下，为车手提供稳定、直接的转向输入接口，同时预留赛事所需的功能按键安装位，满足赛事规则下的操控集成要求。从实际装车的边界条件来看，该方向盘适配管径45mm的标准赛车转向柱，安装端面距转向柱花键末端的轴向距离控制在32mm，整体外轮廓最大宽度280mm，上下方向最大高度210mm，完全适配方程式赛车狭窄的驾驶舱空间，车手佩戴全盔与赛车手套时，手部握持区域不会与驾驶舱侧围、仪表安装架产生运动干涉，转向全行程内的手部活动空间预留充足，不会出现打方向时剐蹭腿部或舱体的问题。握持区域的截面采用非对称的椭圆设计，

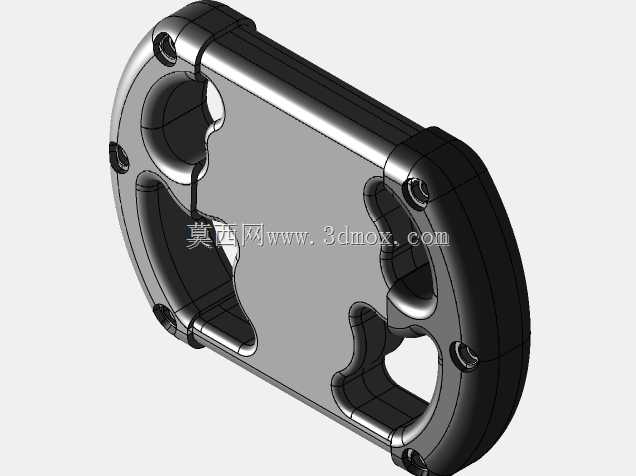

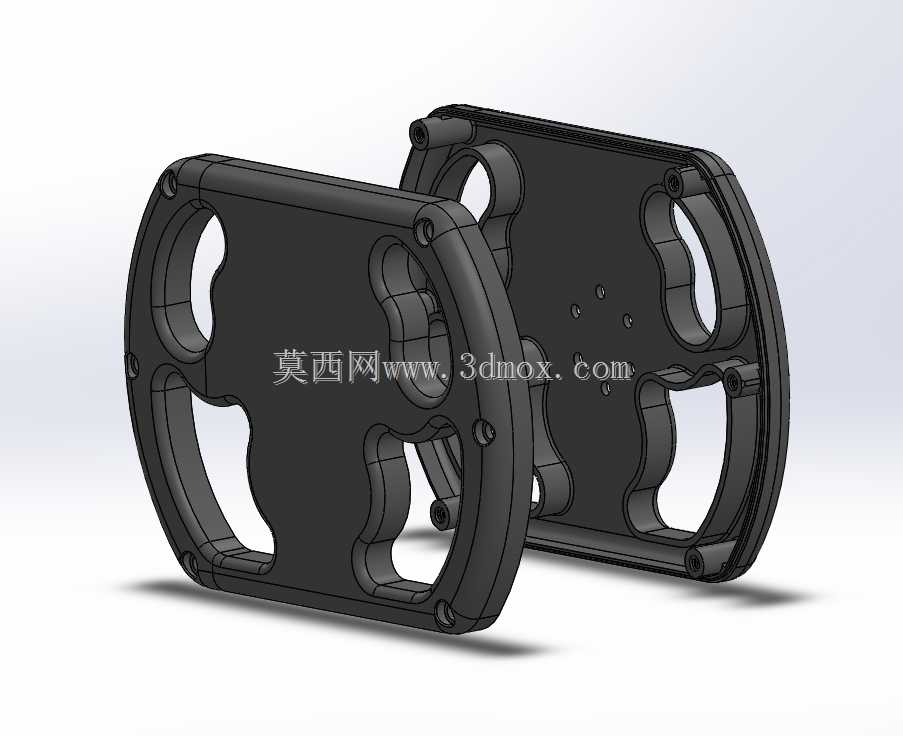

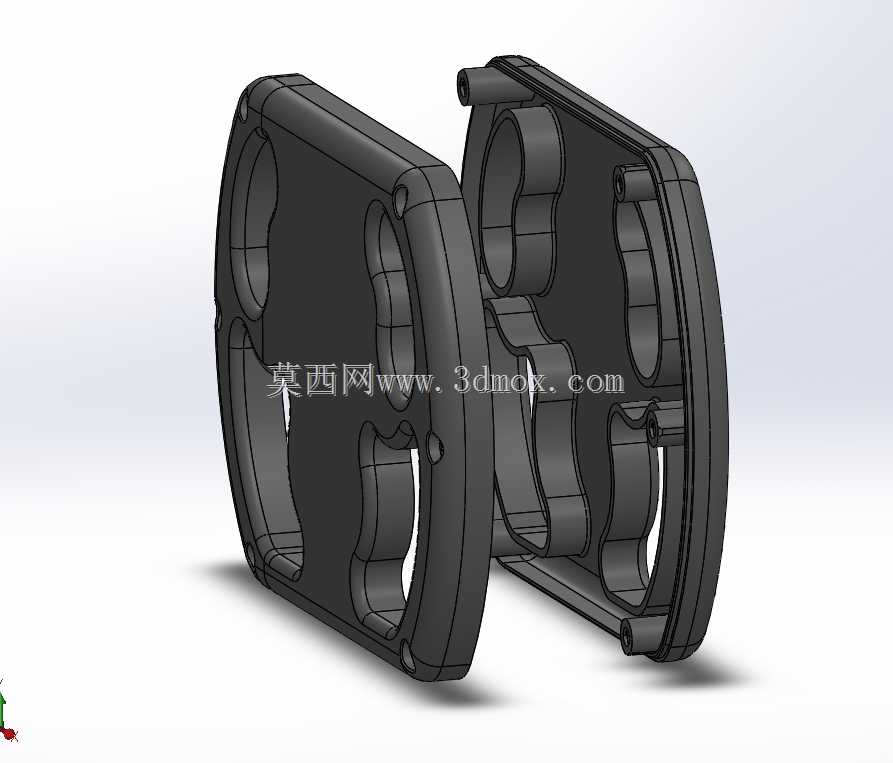

　　对应车手双手常握的9点、3点位置做了2.5mm的内凹贴合处理，表面做了防滑纹理的结构预留，后期包覆防滑麂皮后，车手在大横向G值工况下也能稳定握持，不会出现打滑脱手的风险。左右两侧的镂空结构并非单纯为了减重，一方面是给车手的手指提供自然的放置卡位，长时间竞速驾驶时手部肌肉能保持放松状态，降低长距离赛程的操作疲劳感；另一方面镂空区域可以作为功能按键的走线通道，将换挡拨片、无线电通讯按键、赛车参数调整旋钮的线束从方向盘内部穿过，连接到转向柱下方的信号滑环，避免线束外露在转向过程中被拉扯磨损。方向盘主体采用上下对合的分体式结构，周向均匀布置6颗M4的内六角连接螺钉，将前后两部分壳体紧固为整体，这种结构设计既方便内部线束的布设与后期维护，

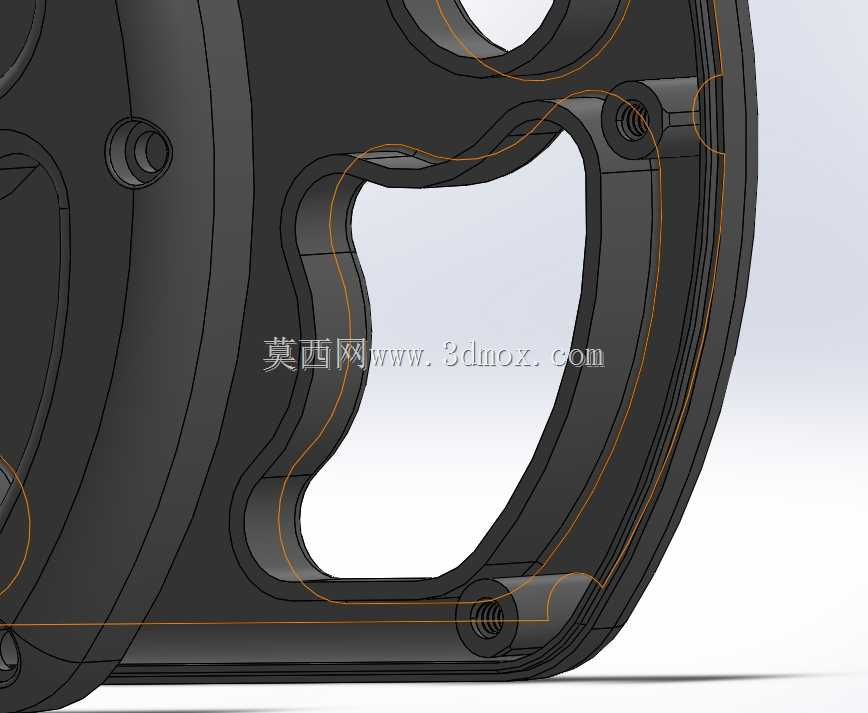

　　也能在保证整体结构强度的前提下，将部件整体重量控制在380g以内，降低转向系统的转动惯量，让转向操作的响应更跟手，车手的微小转向输入都能直接传递到转向机构。中间的平直安装区域做了12mm的下沉台阶设计，既可以安装赛车专用的快速拆卸器，满足赛事规则中紧急情况下车手快速撤离的要求，也可以根据车队需求加装小型液晶仪表，实时显示车速、转速、水温、油压等赛车运行参数，不用额外在驾驶舱内加装仪表支架，进一步节省舱内空间。设计过程中针对赛事常见的颠簸、冲击工况做了结构强化，握持区域的壁厚设置为3.5mm，螺钉安装柱位置做了放射状的加强筋连接到主体结构，在承受车手500N以内的瞬间转向拉力时，不会出现结构开裂或变形的问题，

　　同时所有的外边缘都做了R3以上的圆角处理，没有尖锐棱角，即使发生碰撞事故，也不会对车手造成额外的磕碰伤害。从实际使用场景来看，这款方向盘既可以用于学生方程式车队的日常训练与场地赛事，也可以作为赛车模拟器的操控部件使用，其安装接口与市售的多数模拟器基座兼容，握持手感与真实赛车保持一致，能为模拟驾驶提供更贴近真实赛事的操作反馈。
