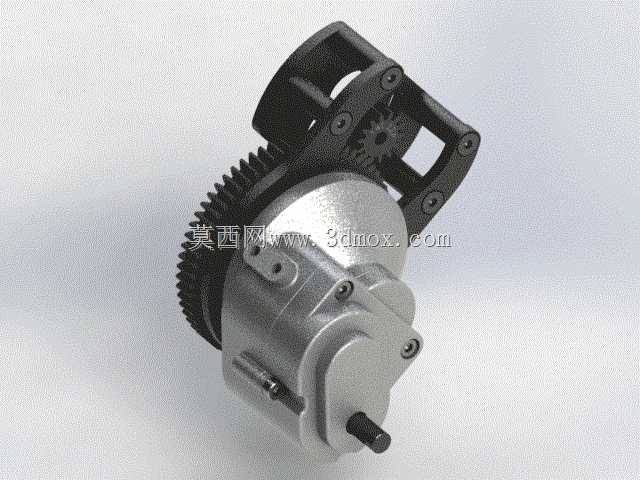

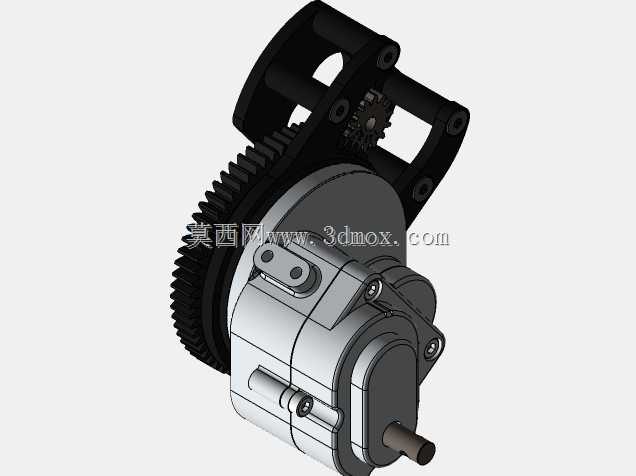

RC四驱履带车传动齿轮箱结构

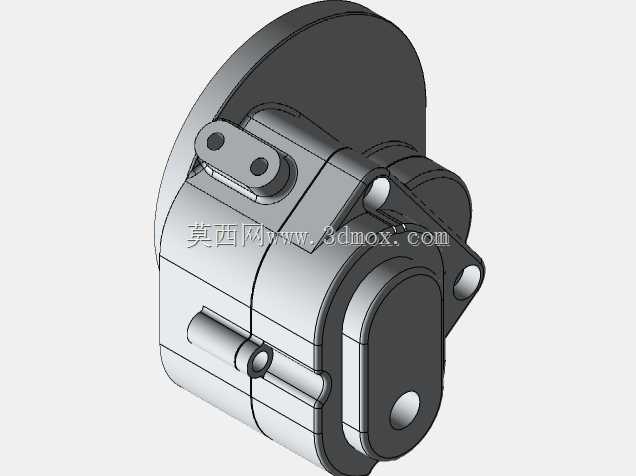

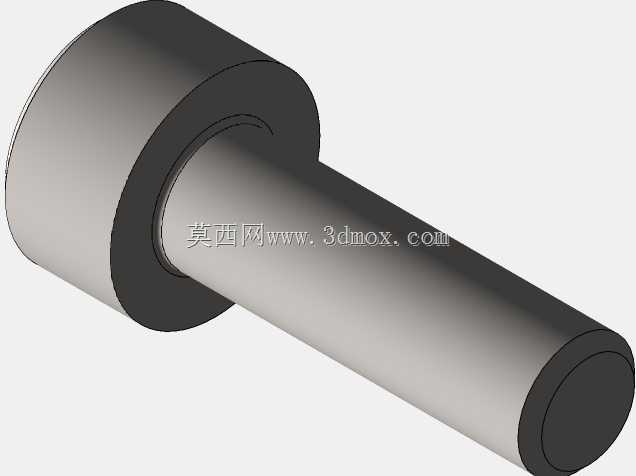

　　这款传动组件主要面向小比例遥控履带模型车的动力传递场景，适配1/10到1/12量级的仿真越野履带模型，承担动力减速、扭矩放大、四轮动力分配的核心作用，是履带式遥控模型底盘的核心传动部件。实际装车使用时，该齿轮箱输入端直接对接模型驱动电机的输出轴，通过内部多级齿轮啮合的减速比匹配，将电机输出的高转速低扭矩动力转化为低转速大扭矩的输出动力，同时通过内部的分动结构将动力同步传递至前后两组输出轴，分别驱动履带模型的前后轮轴，配合履带的啮合传动实现整车的四驱行走，可应对仿真攀爬、复杂地形穿越等模型使用场景下的动力需求，避免单轮驱动容易出现的打滑、动力不足问题。从结构设计逻辑来看，这款齿轮箱采用了分体式壳体设计，上下壳体通过多组内六角螺丝紧固，

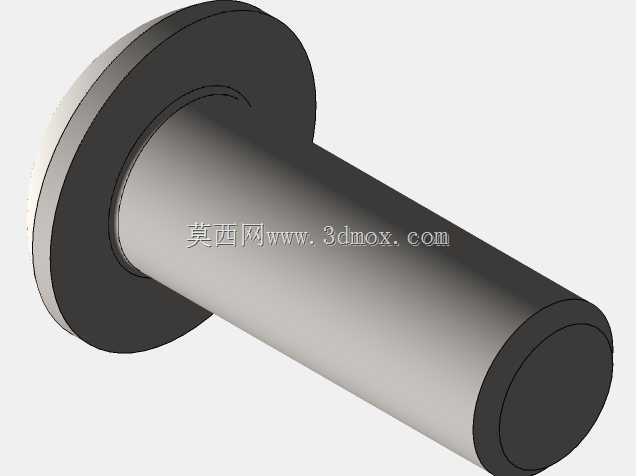

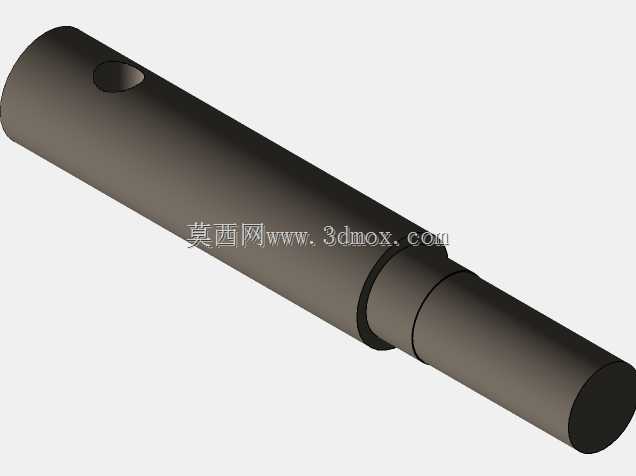

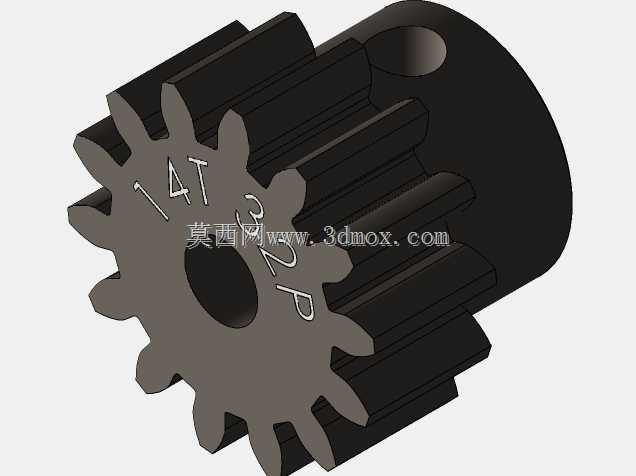

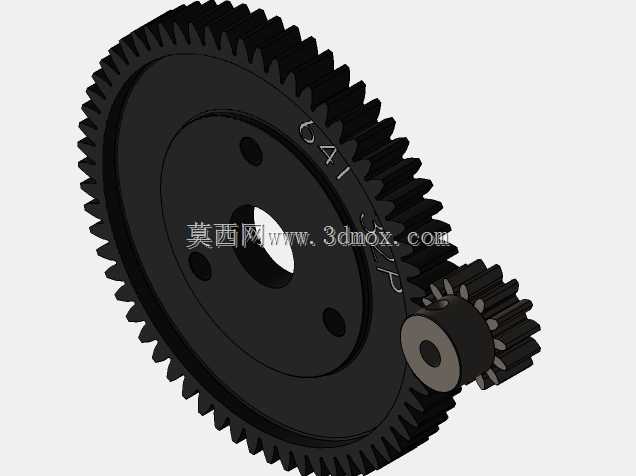

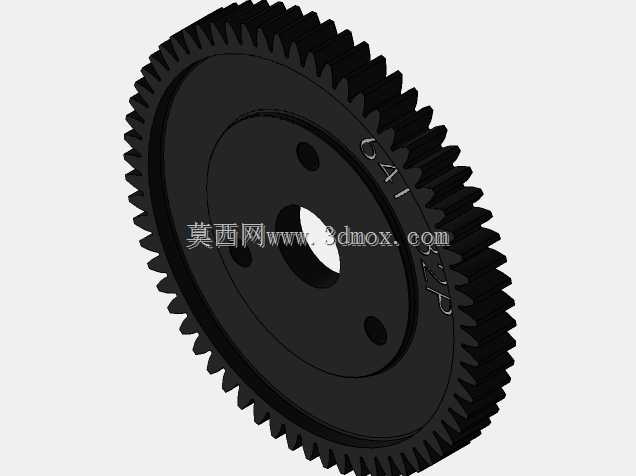

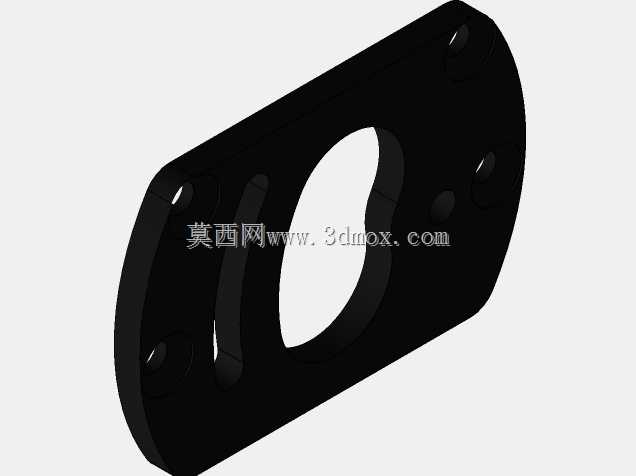

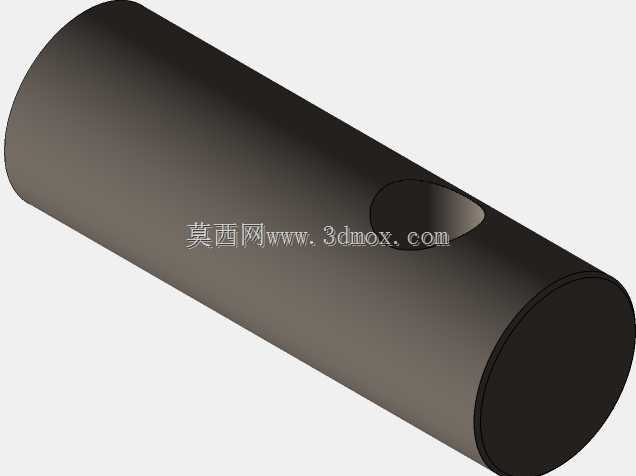

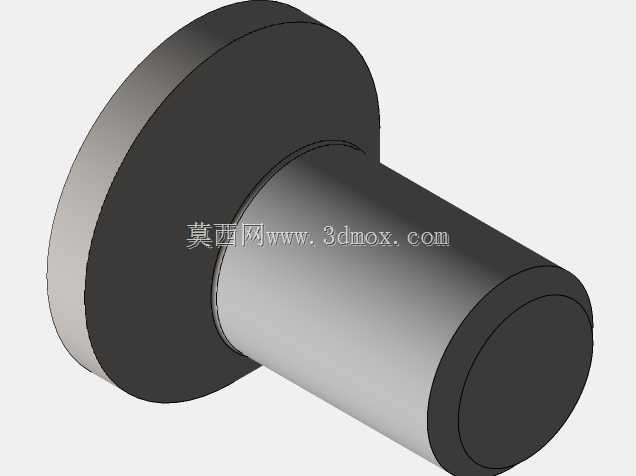

　　既保证了齿轮啮合腔的密封防护，避免模型行走过程中泥沙、灰尘进入齿轮啮合区域造成齿面磨损，也方便后期拆解维护、更换磨损齿轮或者调整齿轮啮合间隙。内部齿轮组采用直齿圆柱齿轮搭配过渡介轮的布局，在保证传动效率的同时，尽可能压缩了齿轮箱的整体轴向与径向尺寸，适配模型底盘有限的安装空间；输出轴端采用了金属轴套定位，减少轴系转动过程中的径向窜动，保证齿轮啮合的重合度稳定，降低传动过程中的噪音与齿面冲击。齿轮箱上部集成了安装支架结构，支架上预留了多组标准安装孔位，可直接对接模型底盘的安装位，同时兼容不同规格的电机安装座，用户可根据自身动力需求搭配不同转速、扭矩的驱动电机，不需要额外制作转接支架。从安装边界来看，

　　这款齿轮箱的整体外形轮廓充分考虑了履带模型底盘的布局限制，下部壳体做了圆弧过渡处理，避免底盘在越过凸起障碍时齿轮箱底部与障碍物发生剐蹭；两侧输出轴的中心距与常规履带模型的轮距参数匹配，输出轴的轴径尺寸适配通用的模型车轮接合器，不需要额外加工转接零件即可完成装配。设计过程中针对模型使用的常见受力场景做了结构强化，比如齿轮啮合的受力区域对应的壳体位置做了加厚处理，避免大扭矩输出时壳体出现形变导致齿轮错位；上部的安装支架与壳体采用一体化结构设计，相比分体式支架的结构强度更高，可承受模型颠簸、攀爬时产生的冲击载荷，不会出现支架断裂的问题。内部齿轮的参数匹配经过了多轮调整，各级减速比的搭配兼顾了低速攀爬的扭矩需求与平地行走的转速需求，

　　不会出现减速比过大导致平地行驶速度过慢，或者减速比过小导致攀爬扭矩不足的问题；齿轮的齿形做了修形处理，减少啮合过程中的卡顿感，让动力传递更加平顺，提升模型操控的细腻度。齿轮箱的外部结构预留了注油孔位置，用户在长期使用后可通过注油孔补充润滑脂，维持齿轮啮合面的润滑状态，延长齿轮组件的使用寿命，不需要完全拆解壳体即可完成日常维护操作。
