多类型组合式差速传动齿轮总成结构

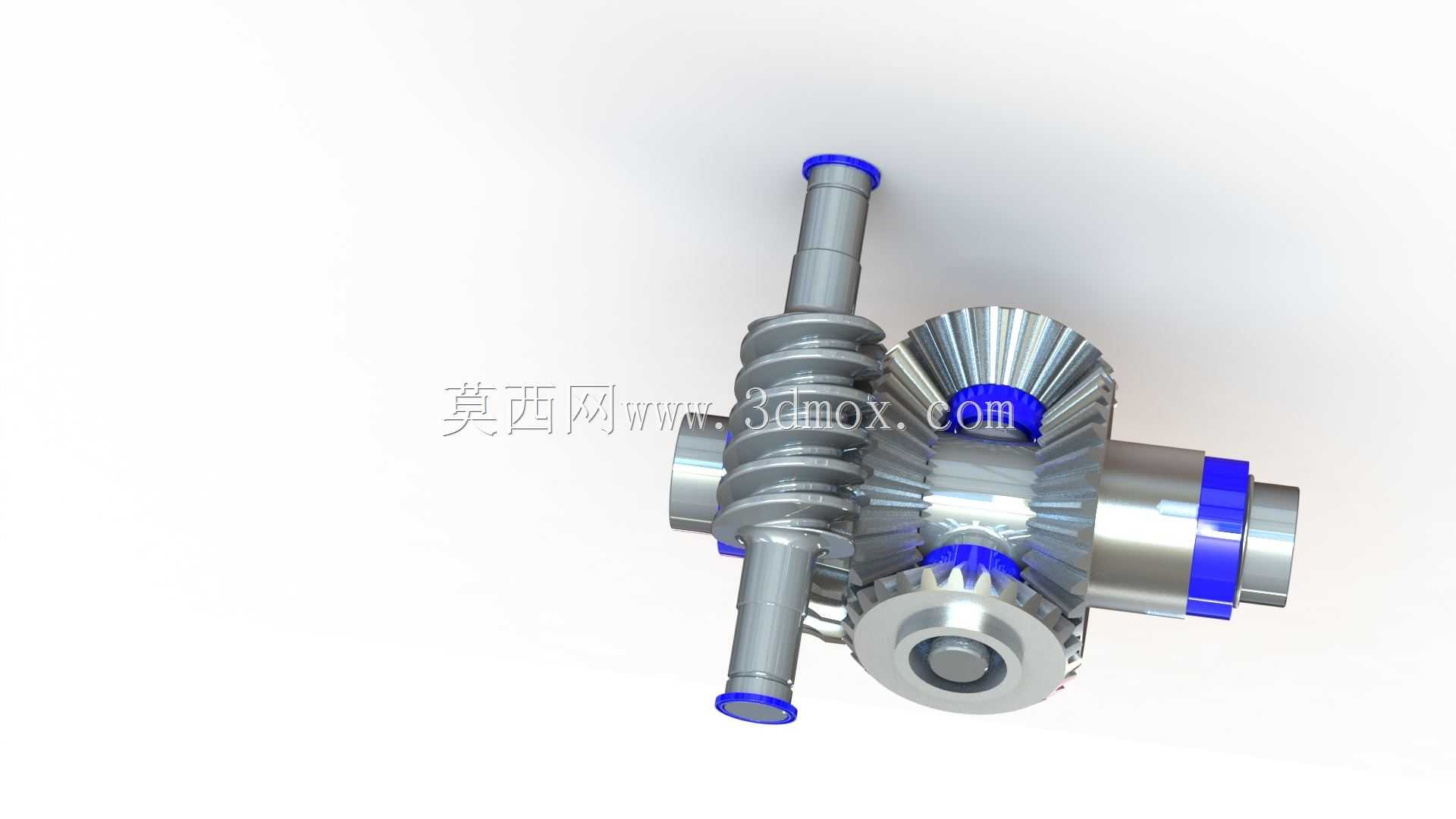

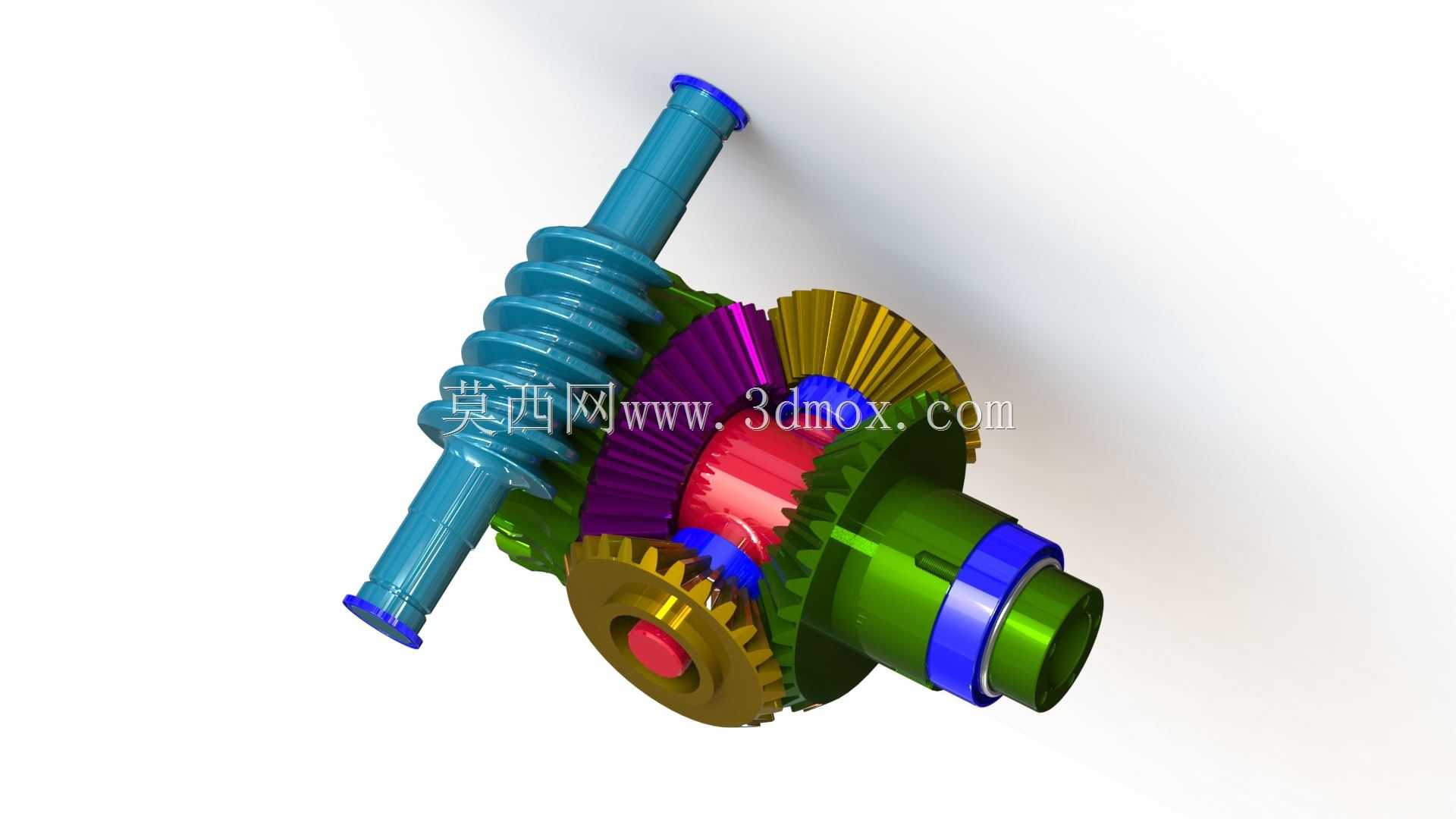

　　这套齿轮总成的设计核心是解决多路径动力分流与换向的传动需求，在实际工业场景中，这类结构常出现在需要同时实现动力垂直换向、差速输出的设备工位上，比如小型农用作业机具的行走传动端、轻工输送线的分动换向模块、部分专用试验台架的动力分配单元，都能看到同逻辑的齿轮组布局。从结构组成来看，总成集成了直齿锥齿轮、圆柱限位齿套、带定位法兰的输出轴、轴向定位衬套几类核心零件，锥齿轮采用背靠背的对称安装布局，两个从动锥齿轮分别卡装在十字形的行星销轴上，动力从顶部的输入轴端传入后，通过主动锥齿轮将扭矩分流到两侧的从动锥齿轮，再传递到同轴布置的输出轴套上，这种结构天然具备差速特性，当两侧输出端负载不一致时，两个从动锥齿轮可以在自转的同时随行星架公转，自动调整两侧输出转速，避免传动链出现卡滞或零件过载崩齿的问题。

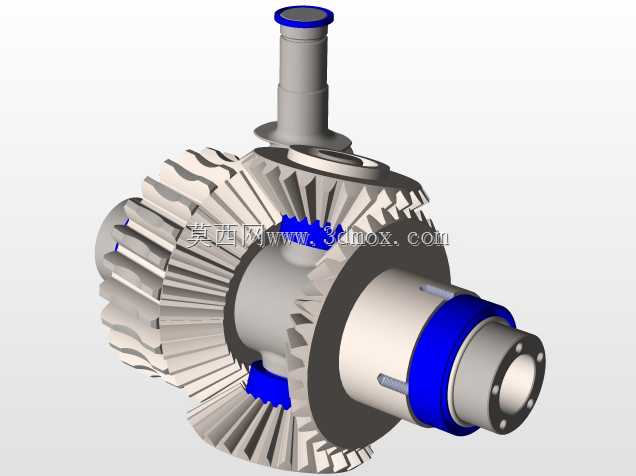

　　设计过程中首先要明确安装边界的约束：输出轴端的法兰盘直径是整个总成径向最大的安装尺寸，安装时需要预留足够的径向避让空间，法兰盘上的六个均布安装孔用于和外接负载端的连接法兰锁紧，孔位的位置度公差需要控制在0.02mm以内，避免装配后出现轴系跳动超标的问题。顶部输入轴的轴径尺寸匹配常用的弹性联轴器安装范围，轴端的限位凸台用于轴向定位联轴器，防止传动过程中联轴器出现轴向窜动。轴向尺寸链的计算是这套总成设计的核心要点，两个锥齿轮的啮合间隙需要通过轴套的厚度公差来调整，装配时通过选配不同厚度的蓝色耐磨衬套，将锥齿轮的齿侧间隙控制在0.1-0.2mm之间，既保证齿轮啮合时不会因为间隙过大出现冲击噪音，也不会因为间隙过小导致齿轮运转卡滞、温升过高。

　　从功能特性来看，这套齿轮总成的传动效率能达到96%以上，锥齿轮采用渐开线齿形设计，齿面经过硬化处理后能承受较大的冲击载荷，轴系部分的衬套采用自润滑材质，日常维护时不需要频繁加注润滑脂，适合在安装空间紧凑、维护不便的工位使用。在实际选型适配时，需要注意输入轴的额定转速不能超过设计阈值，当输入转速过高时，锥齿轮啮合处的线速度超过允许范围会导致齿面快速磨损，同时两侧输出轴的悬臂长度不能过长，否则会在轴端产生过大的弯矩，导致锥齿轮啮合偏载，出现齿面局部点蚀的问题。

　　建模过程中需要重点关注几个配合关系：锥齿轮的齿面啮合是线接触配合，建模时需要严格按照齿形参数生成齿廓，避免装配时出现齿面干涉；行星销轴和两个从动锥齿轮的内孔是间隙配合，保证从动锥齿轮能在销轴上灵活转动；输出轴套和壳体之间的衬套是过渡配合，装配时需要通过压装工艺装入，不能敲击衬套端面导致衬套变形。整个总成的所有外露棱角都做了0.5mm的倒角处理，既避免装配时划伤操作人员，也能去除机加工产生的毛刺，防止毛刺脱落进入齿轮啮合区造成齿面损伤。在实际应用场景中，这类齿轮总成不需要额外搭配差速器壳体，自身的轴系和限位结构已经能完成所有传动功能，能大幅减少配套设备的整体设计体积，降低整机的装配复杂度。
