V型六缸内燃动力装置结构设计

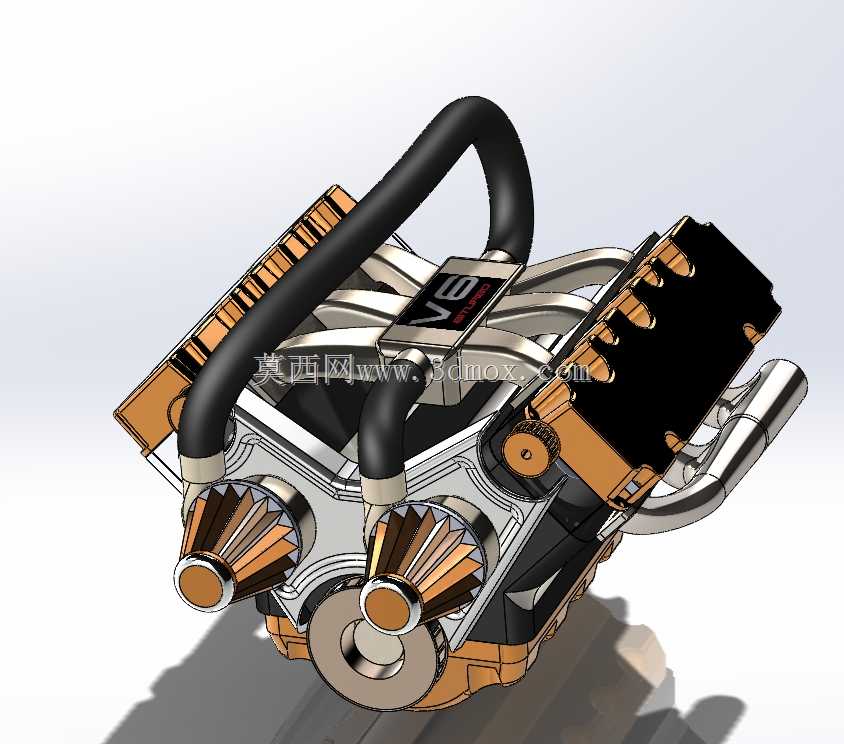

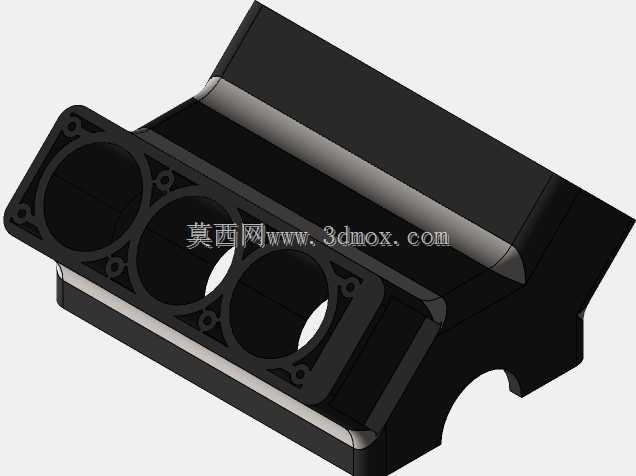

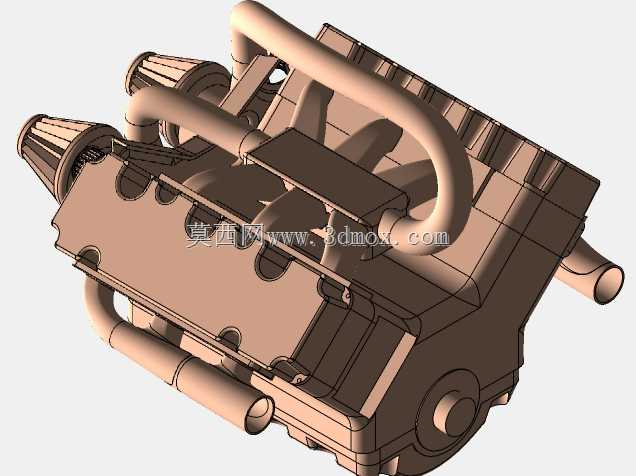

　　在乘用车辆、小型工程动力配套领域，六缸V型布局的内燃动力单元始终占据着平顺性与动力密度平衡的核心生态位，不同于直列六缸过长的纵向尺寸占用，也区别于V8机型的冗余成本与油耗表现，V6构型的动力装置能在有限的机舱安装边界内，实现震动抑制、动力输出、整机重量三者的最优匹配。从结构设计逻辑来看，该动力单元采用60度夹角的V型缸体布局，这一角度选择并非随意设定：60度夹角下相邻两列气缸的点火间隔可以均匀分配到120度曲轴转角，曲轴每旋转两圈即可完成全部六个气缸的完整做功循环，一阶与二阶往复惯性力可以通过曲轴平衡块与缸体夹角的结构设计实现自抵消，不需要额外加装平衡轴即可将运行震动控制在极低水平，

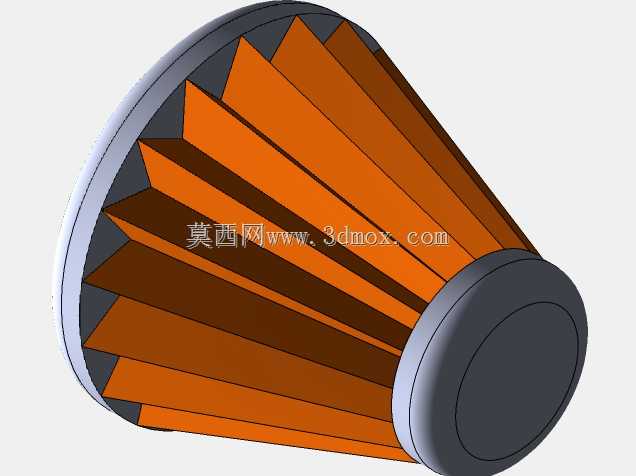

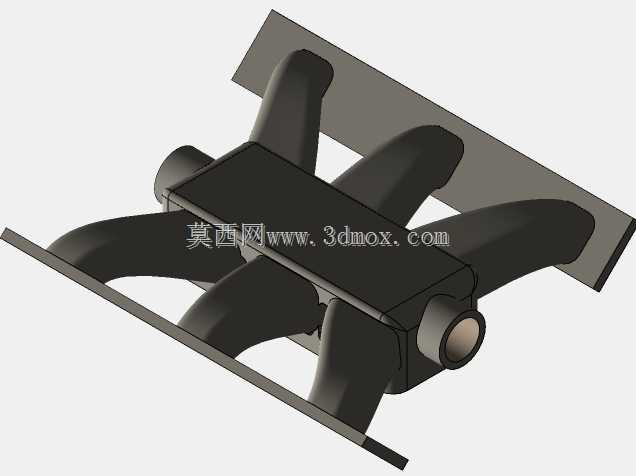

　　这也是同排量下V6机型运行质感远优于直列四缸机型的核心原因。从安装边界来看，该动力单元的整体宽度控制在两列缸盖外侧进气组件的最大轮廓处，纵向尺寸仅覆盖曲轴前端带轮到飞轮端连接面的区间，相比同排量直列六缸机型缩短近三分之一的轴向长度，对于前置前驱、横置动力布局的乘用车型而言，这一尺寸优势可以大幅压缩机舱的纵向占用空间，给乘员舱留出更多的布置余量，同时整机的重心落在V型夹角的中心区域，更低的整机重心也能帮助整车优化前后轴荷分配，提升行驶操控表现。在功能特性层面，该动力单元的进排气系统采用两侧对称布置的管路设计，进气侧预留了空气滤清器与节气门体的安装接口，排气歧管贴合缸盖排气侧的轮廓走向，避免与周边的悬置支架、冷却管路产生安装干涉；

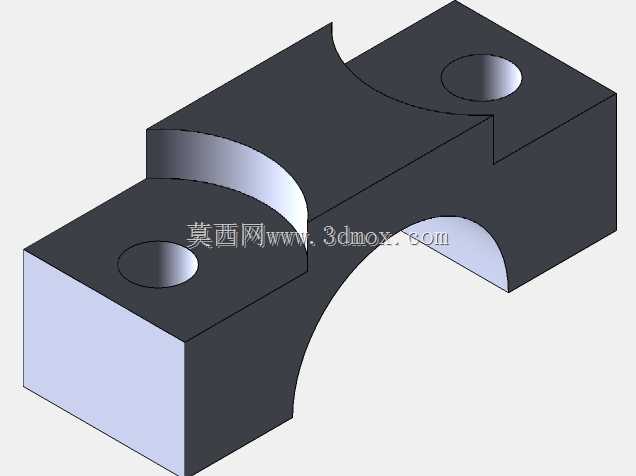

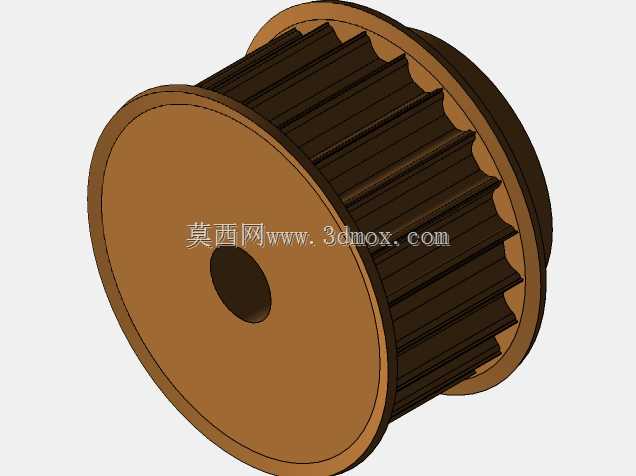

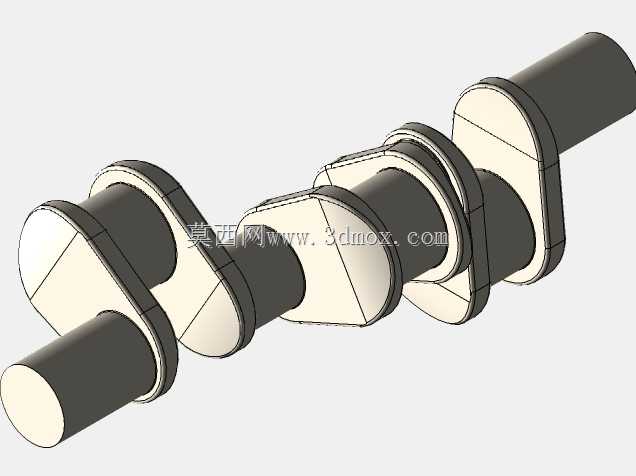

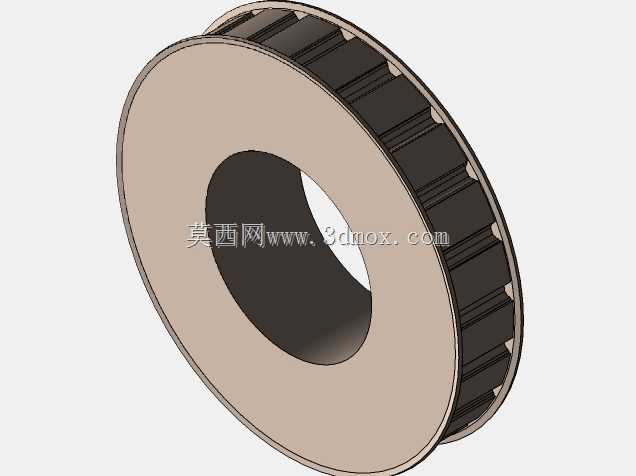

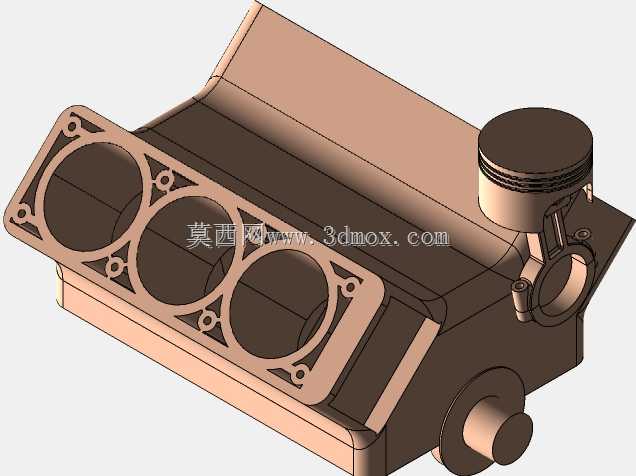

　　前端轮系通过单根多楔带驱动水泵、发电机、空调压缩机等附件，轮系的张紧轮布置在带轮包角最大的空闲区域，保证皮带传动的可靠性同时不会额外增加整机的横向轮廓尺寸。从实际应用场景出发，这类V6动力单元除了搭载在中高端乘用轿车、SUV车型上之外，经过外围附件的适配调整，也可以作为小型游艇、固定动力发电机组、轻型工程机械设备的动力源，不同场景下只需要调整油底壳的倾斜角度、进排气系统的走向、飞轮壳的连接尺寸，即可快速适配不同的负载连接需求，不需要对核心的缸体、曲轴、连杆活塞组件做结构性修改，具备极强的场景适配能力。在结构设计的细节处理上，缸体采用上下分体式的龙门结构设计，曲轴主轴承盖采用整体式横梁连接，提升缸体整体的刚性，

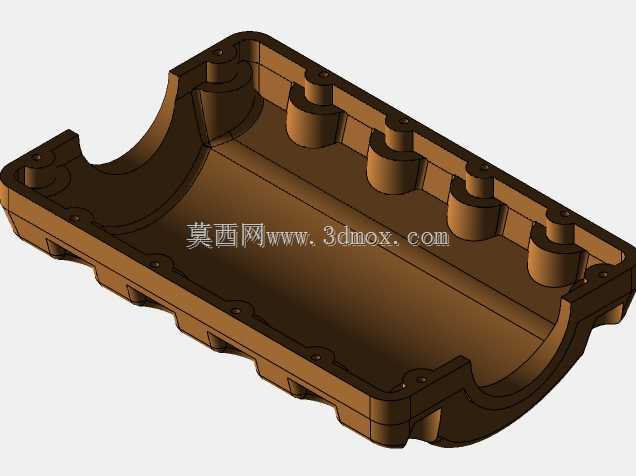

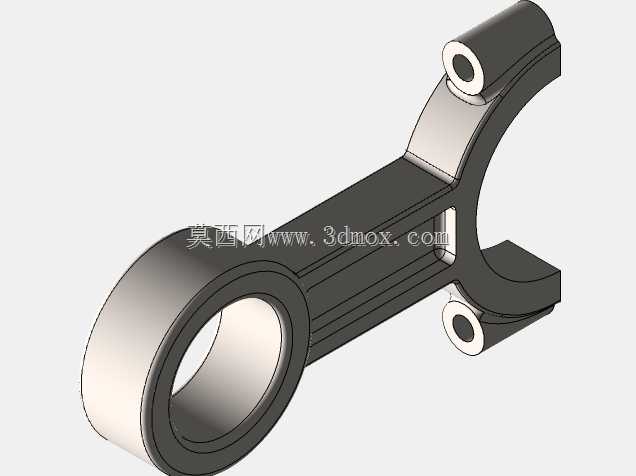

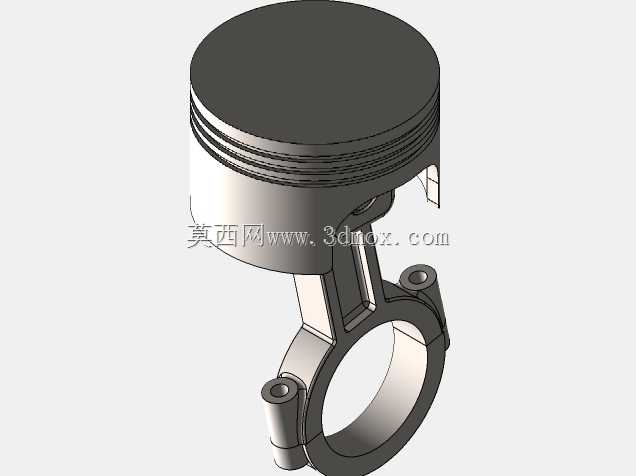

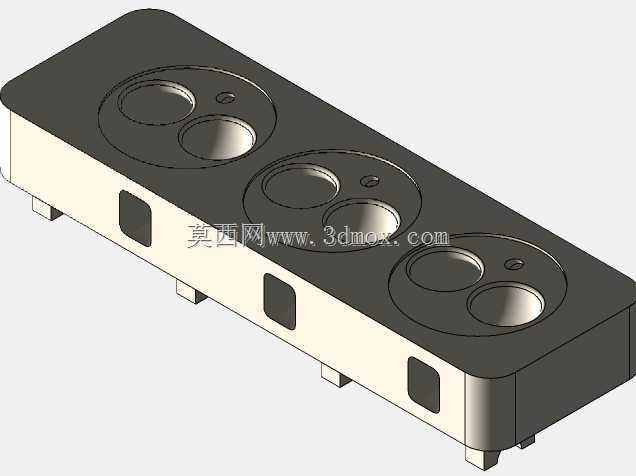

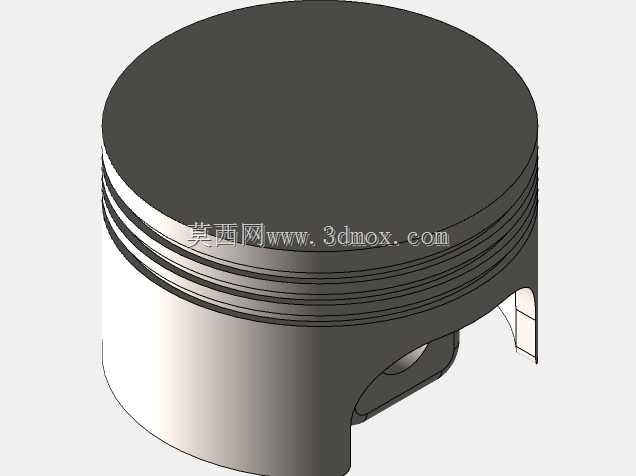

　　避免高转速下曲轴回转带来的缸体形变；活塞采用轻量化的铝合金材质，裙部喷涂石墨涂层降低冷启动阶段的摩擦损耗，连杆采用涨断工艺加工，保证连杆大头与轴承盖的结合面定位精度，减少高速运转下的连接松动风险；缸盖采用双顶置凸轮轴布局，每缸四气门的进排气设计可以保证高转速下的充气效率，凸轮轴的正时驱动采用静音链条结构，相比皮带传动具备更长的维护周期，相比齿轮传动又能降低运行时的啮合噪音。在冷却与润滑系统的设计上，缸体与缸盖内部设计了交叉走向的冷却水套，冷却液从缸体前端的水泵入口进入，分别流向两列气缸的水套区域，带走缸筒燃烧产生的热量后从缸盖后端的节温器出口流出，保证各个气缸的工作温度均匀，避免出现局部过热导致的缸筒变形、活塞拉缸等故障；润滑系统采用转子式机油泵，安装在曲轴前端的油底壳内部，泵油压力随发动机转速自适应调整，在保证各摩擦副润滑需求的前提下，减少机油泵的功率损耗，提升整机的有效动力输出。对于三维结构设计从业者而言，这类V6动力单元的建模过程需要重点关注各个系统之间的间隙校核：比如转向管路与排气歧管之间的热间隙预留，运动部件比如曲轴皮带轮、风扇与周边固定件的运动包络检查，悬置安装点的位置与整车机舱硬点的匹配度，这些细节往往决定了动力总成最终能否顺利装车落地，而不是仅完成外观曲面的搭建。
