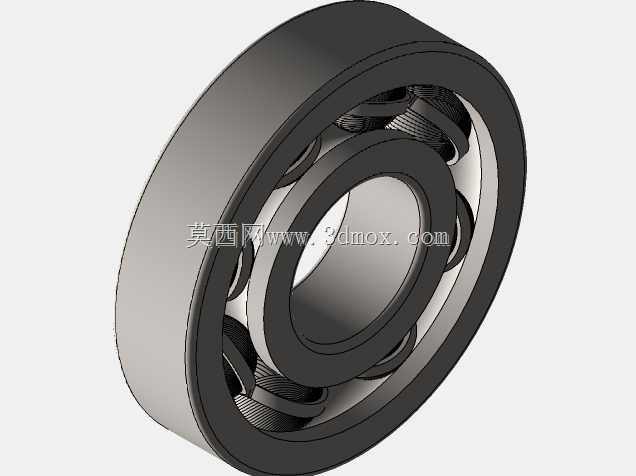

深沟球滚动轴承三维结构设计

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖面极广的基础支撑元件，从精密仪器仪表的微小转轴，到重型输送设备的重载辊轴，再到普通民用机电的电机输出端，几乎所有存在连续旋转运动的机构，都需要这类元件来完成轴系的径向与轴向定位，同时将运动过程中的摩擦阻力控制在较低水平。做三维结构设计时，首先要明确的是安装边界的约束：轴承的外圈需要与设备的轴承座孔形成过渡配合，内圈则与旋转轴的轴颈配合，因此建模时需要严格控制内外圈的外径、内径、宽度尺寸公差带，同时要预留出密封件、挡圈的安装空间，避免实际装配时出现干涉。

　　从功能特性来看，这类滚珠轴承的核心作用是通过均匀分布在内外圈滚道之间的钢珠，将轴系运转时的滑动摩擦转化为滚动摩擦，相比传统的滑动轴套，其摩擦系数可降低一个数量级，能有效减少设备运转过程中的功率损耗与发热。设计滚道曲率时，需要保证滚道的圆弧半径略大于钢珠半径，让钢珠与滚道之间形成合适的接触角，既可以承受垂直于轴线的径向载荷，也能承受一定比例的双向轴向载荷，这点在有轴向窜动风险的轴系设计中尤为重要，比如带传动的输出轴、小型风机的叶轮轴，往往不需要额外加装推力轴承，单靠这类深沟球结构的滚珠轴承就能同时满足两个方向的承载需求。

　　保持架的设计是整个轴承结构的关键细节，建模时需要保证每个兜孔的位置度公差，让钢珠在圆周方向均匀分隔，避免钢珠之间直接接触产生额外摩擦与磨损，同时保持架的内径与内圈挡边、外径与外圈挡边之间要预留合适的间隙，保证轴承高速运转时保持架不会与内外圈发生剐蹭。实际选型建模时，还要考虑应用场景的工况差异：如果是用于高速运转的精密设备，比如小型伺服电机的输出端，钢珠的数量可以适当增加，滚道的表面粗糙度要求更高，配合公差选择更紧的组别；如果是用于低速重载的输送辊道，钢珠直径可以适当加大，提升单颗钢珠的承载能力，内外圈的壁厚也要做相应加厚，避免重载下出现套圈变形。

　　很多新手在做这类轴承的三维建模时，容易忽略安装倒角的细节，实际上内外圈的两端都需要设计符合标准的安装倒角，一方面是方便压装时顺利导入轴颈与座孔，避免刮伤配合面，另一方面也能减少热处理时的应力集中，提升套圈的结构强度。另外在做装配验证时，要注意轴承的轴向定位方式：通常内圈靠轴肩与轴用挡圈或者圆螺母锁紧，外圈靠轴承座孔的台肩与孔用挡圈固定，建模时需要核对轴肩与台肩的高度，不能超过轴承内圈与外圈的倒角高度，否则会导致轴承无法贴紧定位面，运转时出现窜动异响。

　　从实际应用的场景延伸来看，这类开式结构的滚珠轴承多用于有定期润滑维护条件、环境清洁的设备内部，如果是用于粉尘较多或者有液体飞溅的工况，还需要在两侧加装防尘盖或者接触式密封圈，建模时就要在内外圈的对应位置预留密封槽的安装空间，保证密封件可以可靠嵌入，阻挡外界杂质进入滚道内部，同时防止内部的润滑脂泄漏。在做整机的运动仿真时，还要给轴承设置正确的接触约束，模拟钢珠在滚道内的滚动状态，验证不同载荷下轴承的变形量是否在允许范围内，避免轴系运转时出现偏心，导致相连的齿轮、带轮等传动件出现偏磨，缩短整机的使用寿命。
