会聚发散式高速气流调控C-D喷嘴结构

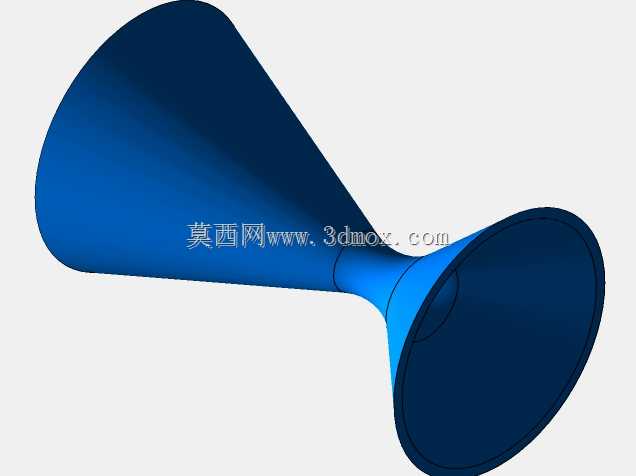

　　在高速气动推进、风洞试验、超音速气流输送、工业喷射加工等场景中，气流的流速、压力分布调控直接决定整套系统的运行效率与输出性能，C-D喷嘴也就是会聚-发散型喷管，是这类场景里实现亚音速到超音速气流转换的核心结构部件。不同于普通等径喷管或者单纯收缩型喷嘴，这类喷管的结构设计完全围绕可压缩流体的流动特性展开，通过截面的连续变化匹配气流在不同马赫数下的膨胀规律，避免气流在喷管内部出现激波、流动分离等损失问题。从结构特征来看，该喷嘴整体为回转对称结构，沿气流轴向依次分为收缩段、喉部、扩散段三个核心功能区，收缩段的型线采用平滑过渡的曲面设计，入口端为大直径敞口结构，能够保证上游来流平稳进入喷管，避免入口处出现气流涡旋、局部阻力突增的问题；喉部是整个喷管截面最小的位置，其直径尺寸直接决定喷管的临界流量，当上下游压比达到临界值时，喉部位置的气流速度达到音速，是气流从亚音速向超音速转换的分界点；扩散段的截面沿气流方向逐步扩大，型线的扩张角度经过严格控制，角度过大会导致气流与管壁发生分离，形成大面积的回流区，大幅降低喷管的能量转换效率，角度过小则会增加喷管的整体长度，提升加工难度与安装空间需求，同时增大沿程摩擦损失。在实际工程应用中，这类喷嘴的安装边界需要匹配上下游的连接管路，入口端通常设计为与上游稳压段管路适配的对接结构，保证连接位置的密封性能，避免高压气流从连接缝隙泄漏影响喷管的工作压比；出口端的直径尺寸需要匹配下游的工作腔或者喷射目标区域，

　　保证超音速气流能够按照设计方向射出，减少出口处的气流膨胀不均问题。设计这类喷嘴结构时，首先需要明确额定工作工况下的上下游压比、目标出口马赫数、设计流量参数，通过气体动力学公式计算得到喉部的临界截面积、出口段的截面积，再结合流场仿真结果反复调整收缩段与扩散段的型线曲率，保证整个流道内的气流加速过程平稳，壁面处的气流速度梯度分布均匀，避免局部速度过高导致的壁面磨损或者气动噪声过大问题。在工业喷射加工场景中，比如超音速喷砂、高压水射流辅助切割、物料气力输送等场景，这类喷嘴能够将高压气体的压力能高效转换为气流动能，提升喷射作业的效率，降低气源的能耗；在航空航天推进系统的相关试验场景中，缩比尺寸的C-D喷嘴常被用作小型推力室的喷管结构，

　　模拟真实发动机的喷流特性，获取推力系数、流量系数等关键性能参数；在高速风洞的试验段配套结构中，这类喷嘴也是产生均匀超音速来流的核心部件，其型面加工精度直接影响风洞试验段的流场品质，决定试验数据的可靠性。不同于常规低压低速喷嘴的设计逻辑，C-D喷嘴的结构尺寸公差要求更严格，尤其是喉部位置的尺寸精度、整个内流道的表面粗糙度，都会直接影响气流的流动状态，哪怕是微小的型面偏差，都可能导致喷管的实际工作特性偏离设计值，出现出口流场不均匀、推力效率下降等问题。在三维建模过程中，这类回转类结构需要保证整个型线的曲率连续，避免出现折线、局部凸起或者凹陷的结构，建模时通常先绘制轴向截面的二维型线，通过回转特征生成整体实体，

　　再对进出口的对接边缘做倒圆处理，减少应力集中的同时，避免安装时的锐边划伤密封件。实际选型应用时，不能直接套用通用喷嘴的尺寸参数，需要结合具体的工作介质、工作压力、目标流速参数重新核算各段的尺寸比例，比如用于高压空气输送的喷嘴和用于蒸汽喷射的喷嘴，因为介质的比热比不同，相同马赫数对应的截面比存在明显差异，直接照搬结构会导致实际工作时气流无法在设计位置达到音速，无法实现预期的超音速喷射效果。此外，这类喷嘴的安装同轴度也需要重点控制，如果喷管轴线与上游来流方向存在偏角，会导致进入收缩段的气流分布不均，一侧的气流速度过高另一侧出现低速区，最终在扩散段形成不对称的流动结构，大幅降低喷管的工作效率，严重时甚至会引发喷管内部的剧烈振动，影响整套设备的运行稳定性。
