多槽式铸造不锈钢起重滑轮结构设计

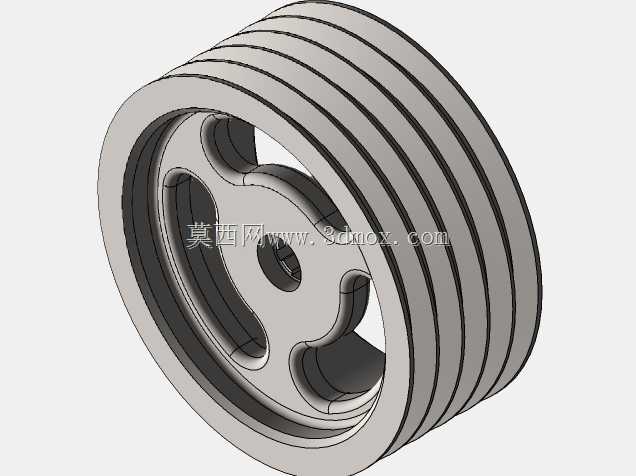

　　在车间小型起重工位、轻型物料垂直输送场景、实验室小型吊装设备的传动系统里，这类多槽滑轮是承担绳索导向、载荷传递的核心受力件，日常作业中需要配合钢丝绳或尼龙吊索完成重物的位移导向，相比单槽滑轮，多槽结构可以同时容纳多根绳索排布，既可以实现单路吊重的多绳增力效果，也能在多路独立吊点的小型设备里同步完成多组绳索的导向，避免绳索之间相互干涉磨损。从结构设计逻辑来看，这款滑轮采用铸造不锈钢一体成型的工艺路线，轮缘部分设计了四道等距分布的环形绳槽，槽底圆弧半径按照常用6mm直径起重绳索的适配范围做了匹配，槽壁预留了1.5mm的磨损余量，长期使用过程中即使绳槽出现轻微磨耗，也不会出现绳索卡滞、脱槽的问题；轮辐部分没有采用实心圆盘结构，

　　而是做了三个对称分布的异形减重孔，在保证轮体整体抗弯、抗扭强度的前提下，尽可能降低了轮体自身的转动惯量，让绳索牵引过程中滑轮的转动响应更灵敏，不会因为自身惯量过大导致绳索出现瞬时打滑、磨损加剧的问题。轮毂位置的中心安装孔按照标准转轴配合公差设计，孔壁预留了轴承安装的定位台阶，实际装配时可以直接嵌入标准深沟球轴承，不需要额外加工衬套，安装孔的端面做了0.5mm的倒角处理，既方便轴承压装时的导向，也能去除机加工后的锐边，避免装配过程中划伤操作人员或者轴承密封圈。从安装边界尺寸来看，轮体外径按照常规轻型起重1:20的轮绳直径比设计，确保绳索绕入轮槽时的弯曲应力控制在材料许用范围内，延长吊索的使用寿命；轮体总宽度匹配多槽排布的间距要求，

　　安装时两侧轮缘与安装支架的侧板之间预留2mm的活动间隙，既不会因为间隙过大导致轮体轴向窜动，也不会因为间隙过小出现轮体转动时与支架摩擦卡滞的问题。实际选型使用时需要注意，这类不锈钢铸造滑轮的额定载荷适配于500kg以内的轻型起重场景，不能超出载荷范围使用，安装时要保证轮体的回转平面与绳索的牵引方向完全重合，避免出现偏角导致绳槽单侧过度磨损；绳槽的表面粗糙度在铸造后经过了抛丸处理，没有尖锐的毛刺和凸起，不会对绳索表面造成切割式损伤，相比普通焊接成型的滑轮，一体铸造的结构不存在焊缝开裂的风险，在潮湿、有轻度腐蚀的作业环境里也能保持稳定的结构强度，不需要频繁做防锈涂装维护。在三维建模过程中，

　　这类零件的建模重点在于绳槽的轮廓扫掠和减重孔的对称阵列，需要注意轮缘与轮辐的过渡位置做了R3的圆角处理，避免应力集中导致轮体受载时出现裂纹，轮毂与轮辐的连接位置做了加厚处理，因为这个位置是轮体承受弯矩的核心区域，加厚处理可以有效分散转轴传递来的支撑反力，避免长期交变载荷下出现轮毂断裂的问题。日常设备维护中，只需要定期检查中心轴承的润滑状态和绳槽的磨损量，当绳槽的磨损深度超过2mm时就需要及时更换滑轮，避免绳索嵌入槽底出现卡滞，引发作业安全隐患。
