标准测试用红色板球三维数模设计

　　做体育器材测试相关的三维建模快八年，经手的球类测试模型少说也有几十套，这次的板球数模是去年给某运动用品检测实验室做配套仿真用的，当时对方要做高速撞击测试的前置仿真，对球体的外形精度、缝线结构的还原度要求比普通展示类模型高不少。

　　先从实际应用场景说，这类板球模型主要用在两类场景，一类是体育器材检测环节的动力学仿真，模拟板球被球板高速击打后的形变、飞行轨迹，还有撞击防护设施时的冲击力数据，给检测标准的参数校准提供数字孪生基础；另一类是板球生产企业的新品研发阶段，用来验证不同皮质拼接方式、缝线张力对球体飞行稳定性的影响，不用反复开模打样，能省不少前期试错成本。之前接触过的客户里，还有做运动捕捉系统的厂商，用高精度的板球数模做视觉识别的标定参照物，模拟不同光照、不同旋转速度下的球体轮廓特征，优化算法的识别准确率。

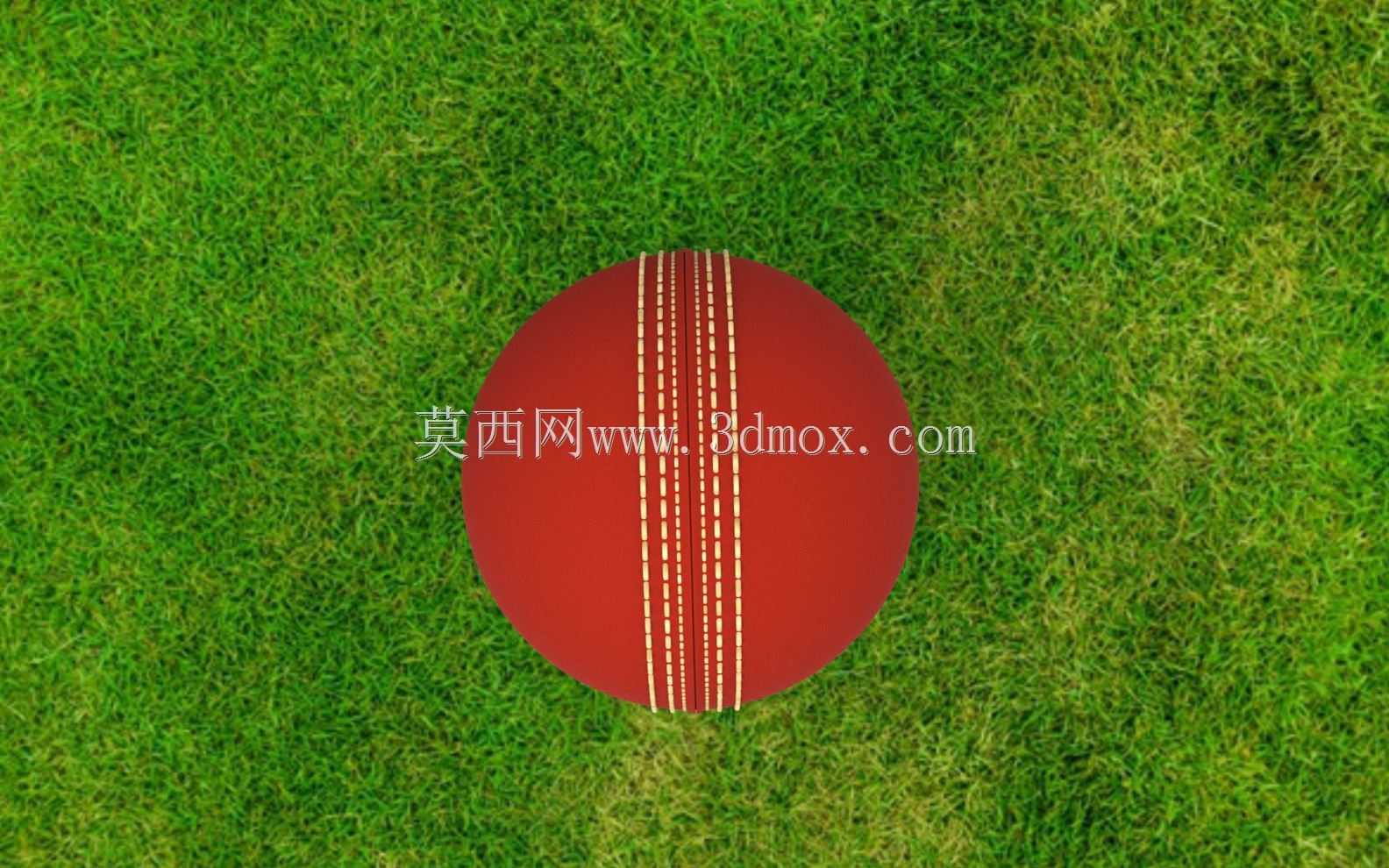

　　说到产品本身的功能特性，真实的测试级板球和娱乐用球差别很大，核心是重量、圆度、缝线凸起高度都有严格的公差要求，建模的时候不能只做个光滑的红球完事。首先是球体本体，标准测试板球的直径控制在71mm到73mm之间，重量在155.9g到163g之间，建模时先做基础球体，然后要还原表面的皮质拼接结构——真实板球是四块梨形皮料拼接而成，中间的缝线是三排平行的凸起缝线，每排缝线的针脚间距、凸起高度都要和实物一致，缝线部分的凸起高度大概在1.2mm左右，这个细节直接影响仿真时的空气阻力计算，要是把缝线做成平的，算出来的飞行轨迹误差能超过15%，根本没法用在测试场景里。

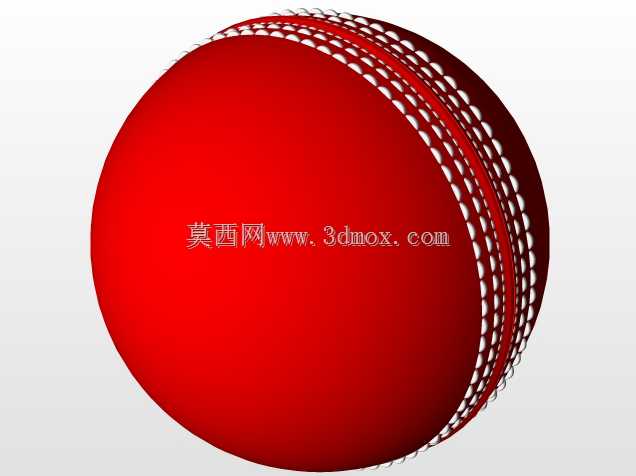

　　设计思路上，我当时没有直接用整体球体建模，而是拆分了三个部分：内部的软木芯层、中间的缠绕层、外部的皮质层加缝线结构，分层建模的好处是做有限元分析的时候，可以给不同层赋予对应的材料参数——内部软木芯的弹性模量、中间缠绕层的纤维拉伸强度、外部皮质的摩擦系数，都能单独赋值，不用后期再拆面补参数。缝线部分我没有用贴图糊弄，而是做了实体的缝线凸起，每一针的交错结构都做了简化还原，既保证了外形特征的准确性，又不会因为面数太多导致仿真计算的时候算力消耗过大，毕竟做高速撞击仿真的时候，网格划分太密的话，单次计算可能要跑几十个小时，平衡精度和计算效率是做工业级测试模型最核心的点。

　　再讲外形尺寸和安装边界，这里说的安装边界其实是指模型在仿真环境里的适配边界，首先球体的基准原点设在几何中心，方便和测试设备的夹具、击打机构的坐标系统一，不需要额外做坐标对齐；球体的外轮廓最大直径严格控制在72.5mm的标准中值，所有缝线凸起的最高点都在这个直径的公差带范围内，不会出现局部特征超差导致仿真时出现干涉报错。另外建模的时候特意把皮质拼接的接缝处做了0.1mm的微小凹陷，还原真实板球皮料拼接的压合痕迹，这个细节在做高速旋转的空气动力学仿真时，会影响边界层气流的分离位置，对模拟弧线球的轨迹偏差有很明显的影响，之前有个同行做的板球模型没做这个细节，给客户做旋转球仿真的时候，结果和风洞测试的数据差了快20%，来回改了三次才过。

　　实际建模过程中还踩过一个小坑，最开始做缝线的时候，用的是环形阵列的方式直接在球体表面凸起，后来发现真实板球的缝线不是完全垂直于球体拼接缝的，而是有微小的倾斜角度，每一针的倾斜角度大概在3度左右，这个角度虽然小，但是会影响球体飞行时的旋转阻尼，后来找了三个不同批次的真实测试板球做三维扫描，把扫描点云对齐到数模上反复调整缝线的倾斜角度，才把特征误差控制在0.05mm以内。另外球体表面的皮质纹理，我没有做过于精细的微观纹理，而是做了0.02mm的粗糙面参数化设置，因为在动力学仿真里，微观纹理对摩擦系数的影响可以通过材料参数赋值实现，不需要做实体纹理，不然会大幅增加模型的面数，反而影响使用效率。

　　从结构设计从业者的角度说，这类体育测试器材的三维模型，最容易走入的误区是过度追求外观好看，而忽略了测试场景对模型参数化、特征准确性的要求。很多人做板球模型就做个红颜色的球，加个白色的缝线贴图，看着像那么回事，但真用到仿真、测试场景里根本没法用，因为所有影响物理特性的结构特征都没做出来。这个模型在交付的时候，我还特意给客户附了不同特征层的隐藏显示设置，客户如果只做展示用途，可以打开表面的精细纹理层，要是做仿真计算，就把非必要的细节层隐藏，只保留核心的结构特征和尺寸参数，适配不同的使用场景。

　　还有个细节，真实测试板球的使用过程中，缝线会随着击打次数增加出现磨损，建模的时候我也做了可参数化调整的缝线磨损特征，通过调整缝线凸起的高度、边缘的圆角大小，就能模拟不同磨损程度的旧球状态，不用重新建模，客户做不同使用阶段的球体性能测试时，直接调整参数就能生成对应的数模，这点在实际使用中能省很多重复工作。毕竟做工业用途的三维模型，不是做个样子就行，要考虑到使用者在实际工作中的各种需求，把模型的可扩展性、参数适配性做足，才算是合格的工业级数模，而不是只能用来渲染效果图的展示模型。
