工业传动用闭合滚子循环链条结构

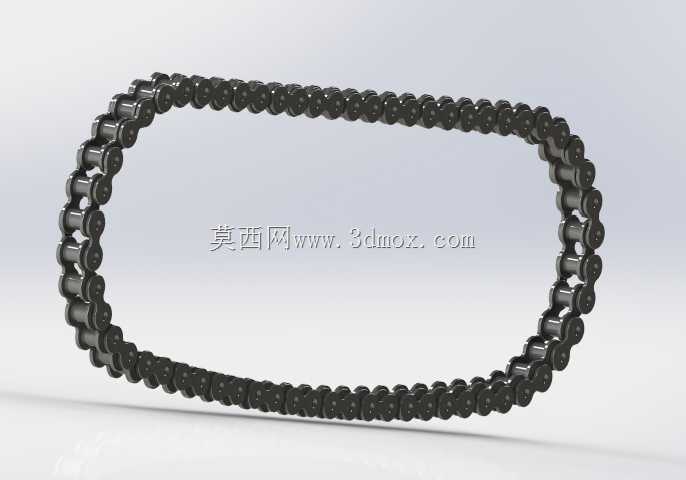

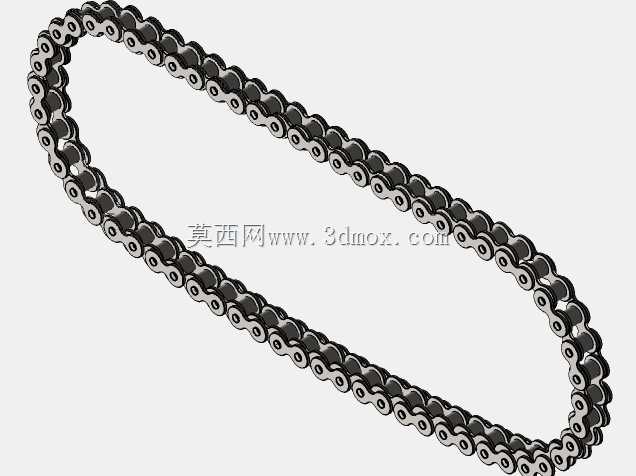

　　在各类连续运转的工业传动场景里，循环链是承担动力传递、物料输送的核心基础部件，从常规的生产线输送工位，到机床内部的进给传动机构，再到农用机械、物流分拣设备的动力传输单元，这类闭合式链条的适配性直接决定了整套传动系统的运行稳定性。不同于开放式的单段链条，循环链采用闭合环状的结构设计，安装时直接套装在两个对应规格的链轮上，不需要额外做链条端头的拼接固定，能大幅缩短现场装配的调试周期，也避免了接头部位强度不足导致的传动跳齿、断裂风险。从结构设计逻辑来看，这款循环链采用标准滚子链的节距设计，每一节链节都由外链板、内链板、销轴、套筒、滚子五个核心零件装配而成，滚子与链轮齿槽接触的部位做了圆弧过渡处理，啮合过程中滚子可绕套筒自由转动，

　　能把链轮齿面与链条之间的滑动摩擦转化为滚动摩擦，既降低了传动过程中的功率损耗，也能减少齿面和链节的磨损量，延长整套传动副的使用寿命。链板部分采用了等强度的腰形轮廓设计，在保证链节抗拉强度满足额定传动载荷要求的前提下，尽可能削减了非受力区域的材料厚度，既控制了链条整体的自重，也降低了高速运转时的离心力影响，适配最高线速度可达15m/s的传动工况。在安装边界的尺寸控制上，这款循环链的闭合环长根据配套链轮的中心距做了精准匹配，套装到链轮上后初始垂度控制在两链轮中心距的1%~2%区间，既不会因为垂度过大导致运转过程中链条晃荡、啮合脱齿，也不会因为张紧力过大加剧销轴和套筒的磨损、增大传动阻力。设计过程中对每一个链节的铰接间隙做了统一管控，

　　相邻链节的转动灵活度保持一致，避免出现局部链节卡滞导致的整链运转脉动，保证传动过程的平稳性，降低运转过程中的冲击噪音。在实际设备应用中，这类循环链可根据使用场景搭配不同的附件结构，如果用于物料输送工况，可在对应间隔的外链板上加装弯板附件，用来固定工装板、料斗等承载构件；如果用于动力传递工况，可根据载荷等级选择对应节距和排数的链条规格，单排结构适用于中等载荷的常规传动，双排、三排结构可传递更大扭矩，适配重型设备的动力传输需求。不同于同步带这类摩擦式传动部件，循环链属于啮合式传动，不存在打滑问题，平均传动比能保持精准恒定，在油污、粉尘、高低温等相对恶劣的车间工况下也能保持稳定的工作状态，不需要频繁做张紧调整，

　　日常维护仅需定期在铰接部位加注润滑脂，降低销轴与套筒的磨损速率即可。设计建模过程中，每一个链节的配合公差都做了严谨的参数化设定，销轴与外链板之间采用过盈配合保证连接牢固，销轴与套筒之间采用间隙配合保证链节转动灵活，套筒与内链板之间同样采用过盈配合定位，滚子与套筒之间预留足够的转动间隙，保证啮合过程中滚子能顺畅转动。整链装配完成后做了闭环的干涉检查，确保每一个链节在绕链轮转动的弯折过程中，相邻链板之间不会出现剐蹭卡滞，所有铰接部位的转动行程都符合设计预期，能完整模拟真实工况下链条绕链轮运转的完整运动过程，可直接用于设备传动系统的运动仿真、载荷校核以及后续的工程出图加工。
