螺旋结构艺术展示装置三维设计

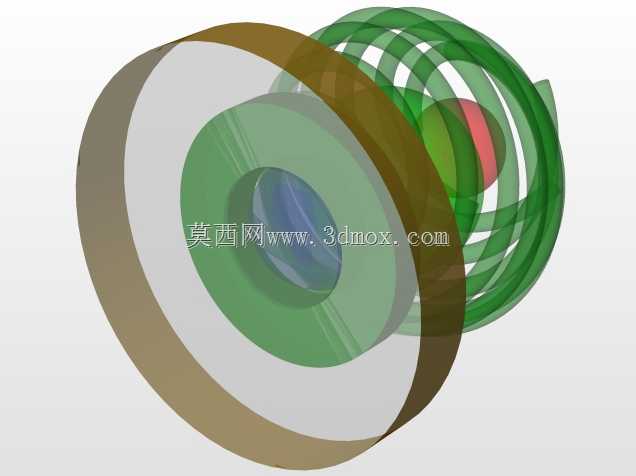

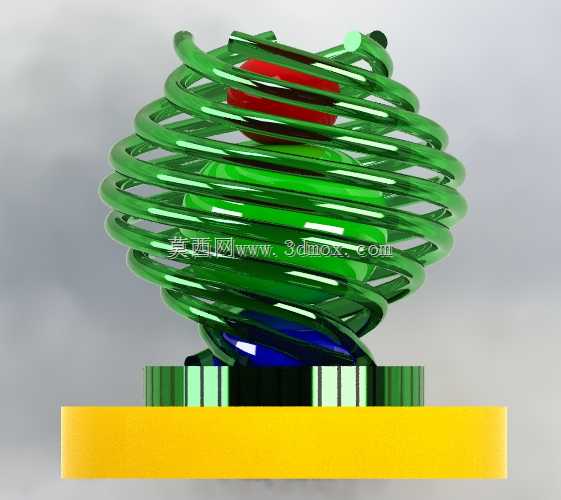

　　本次设计的螺旋结构展示装置，最初的应用场景定位是科技展厅、企业成果展示区的创意陈列载体，也可适配商业空间的主题装饰需求，核心用途是承载小型核心展品、传递科技感与精密设计的视觉感知，区别于常规方正展台的刻板印象，用流畅的螺旋曲面形成视觉聚焦效果，让放置在结构中心的展示物成为视觉核心。从功能特性来看，整体采用螺旋环绕的通透结构，不会遮挡中心展品的多角度观测视线，绿色半透明的螺旋环带采用等距螺旋升角设计，每一圈环带的截面直径保持一致，螺旋整体的外轮廓最大直径控制在320mm，总高度（不含底部展台）为280mm，中心预留的展品放置空腔直径为120mm，可容纳直径100mm以内的小型展品、纪念物或者核心功能模块。底部的支撑结构分为两层，

　　下层是明黄色的矩形承重基座，长宽尺寸为400mm*400mm，高度为60mm，基座上表面做了1mm的倒角处理，避免锐边划伤安装人员；上层是分段式的绿色支撑柱，每段支撑柱的截面为矩形，间隔排布形成镂空效果，既减轻整体重量，也和上部的螺旋结构形成视觉呼应，支撑柱总高度为40mm，刚好承接螺旋结构的最下端起点，保证螺旋整体的升角连续无突变。设计思路上，没有采用常规的实体支撑外壳，而是用连续螺旋的管状结构构建整体框架，管状结构的壁厚设置为2mm，既保证3D打印或者机加工时的结构强度，也能实现半透明材质下的光线折射效果，螺旋的起点从支撑柱的一侧开始，以固定升角向上环绕5.5圈后收束在顶部，顶部的收束端做了半球形封边，

　　避免管状结构的端面外露影响美观。中心区域的红、蓝配色模块是预留的展品占位示意，实际使用时可根据展示需求替换为对应展品，螺旋环带的内表面与中心展品的外表面预留了15mm的安全间隙，避免安装展品时刮蹭螺旋结构的表面涂层。安装边界方面，整个装置的底部基座完全贴合安装平面，不需要额外的固定连接件，直接放置在水平台面上即可稳定使用，基座底部预留了4个直径5mm的沉孔，若需要长期固定在展示台面上，可通过M4的沉头螺丝进行锁紧固定，沉孔深度为8mm，螺丝锁紧后不会突出基座底面，保证放置的平整度。结构受力上，螺旋管状结构的受力通过最下端的两圈环带均匀传递到下层支撑柱上，经过受力仿真验证，即使中心放置重量不超过2kg的展品，

　　整体结构的最大变形量也不超过0.1mm，完全满足静态展示的强度需求。材质选择上，螺旋部分推荐采用半透明的PETG材质进行3D打印，或者采用亚克力热弯成型，表面做抛光处理，保证光线穿过时的通透质感；底部基座采用ABS材质或者金属板材喷涂，明黄色的配色可以和上部的绿色螺旋形成强烈的视觉对比，进一步强化整体的视觉冲击力，让整个装置在展厅环境中更容易吸引参观者的视线。在细节处理上，每一圈螺旋环带的衔接处都做了平滑过渡处理，没有拼接缝隙，管状结构的外表面做了高光处理，减少光线漫反射带来的质感损失，支撑柱的分段间隙控制在10mm，既保证镂空的视觉效果，也不会因为间隙过大影响支撑强度。
