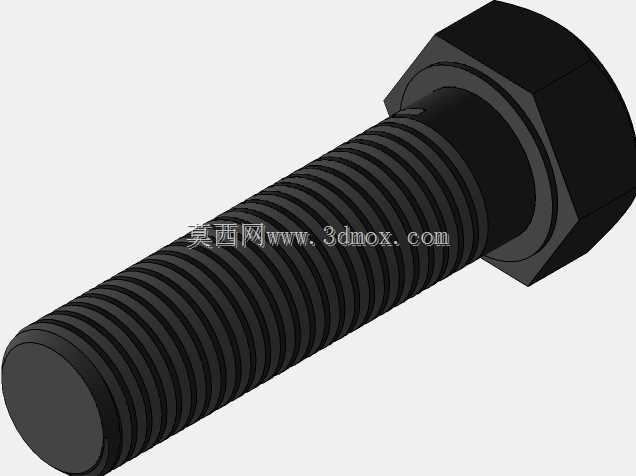

外六角全螺纹螺栓标准紧固件三维结构

　　在各类机械结构装配场景中，外六角全螺纹螺栓是应用覆盖范围最广的可拆卸紧固元件之一，从重型工程机械的机架拼接、机床床身的部件定位，到小型自动化设备的模组固定、民用五金的结构连接，都能见到这类紧固件的身影。这类螺栓的核心功能是通过外螺纹与配套内螺纹的啮合，配合六角头部的扭矩施加面，实现两个或多个带通孔零件的压紧固定，同时保证连接结构具备足够的预紧力，在设备运行产生振动、交变载荷的工况下，不会出现连接松脱、错位的问题。

　　从设计逻辑来看，这款全螺纹外六角螺栓的结构完全贴合通用装配需求，六角头部的对边尺寸、头部厚度均匹配常规扳手的作业空间，既保证了拧紧过程中扳手与头部有足够的接触面积，不会因为受力面过小导致棱角打滑磨损，也避免了头部尺寸过大造成的相邻螺栓安装空间干涉。杆部采用全螺纹设计，区别于半螺纹螺栓的光杆段结构，这种设计让螺栓的有效紧固长度可以根据实际被连接件的总厚度灵活调整，不需要严格匹配光杆段的长度范围，在被连接件厚度存在公差波动、或者需要叠加不同厚度垫片调整预紧间隙的场景下，全螺纹结构的适配性更强。螺纹段的牙型采用标准公制三角螺纹，牙型角60度，牙顶与牙底的过渡圆弧经过优化，既保证了螺纹啮合时的接触强度，也减少了应力集中导致的螺纹断裂风险，螺纹的螺距匹配对应公称直径的标准粗牙规格，通用性强，不需要定制配套螺母，现场装配时可以快速匹配标准件完成作业。

　　从安装边界来看，这款螺栓的头部支承面与杆部轴线保持严格的垂直度，装配时支承面可以完全贴合被连接件的表面，不会因为倾斜导致局部应力过大，压伤被连接件表面或者造成预紧力分布不均。设计时预留了足够的扳手操作空间，六角头部周围不需要额外加工超大的沉孔，常规的开口扳手、套筒扳手、梅花扳手都可以完成拧紧作业，在狭小的设备内部空间，也可以采用棘轮扳手进行操作，不需要过大的操作回转角度。杆部的螺纹收尾段长度控制在标准范围内，不会因为螺纹收尾过长导致啮合长度不足，也不会因为收尾过短造成螺纹加工难度提升。在实际选型应用中，这类全螺纹外六角螺栓常被用于被连接件总厚度较大、需要螺栓贯穿整个连接层的场景，比如钣金框架的拼接、型材支架的组装、设备外壳的固定等，相比半螺纹螺栓，全螺纹结构还可以在需要调整连接位置的场景下，配合螺母实现一定范围的位置微调，适配装配过程中的公差累积补偿需求。

　　在长期的交变载荷工况下，这类螺栓的六角头部与杆部的过渡位置采用圆角过渡，避免了直角过渡造成的应力集中，在设备运行产生的振动、冲击载荷作用下，不会在头部与杆部的连接位置出现疲劳断裂。螺纹的表面粗糙度经过控制，拧紧过程中螺纹副的摩擦系数稳定，可以通过扭矩值准确控制预紧力的大小，保证同一组连接螺栓的预紧力均匀，避免出现个别螺栓预紧力过大导致的塑性变形，或者预紧力过小导致的连接松脱。在防腐要求较高的场景下，这类螺栓的三维模型可以直接导入到装配体中进行干涉检查，提前验证螺栓长度是否合适、头部是否与周边零件存在碰撞，不需要等到实际装配时才发现零件干涉问题，大幅提升装配设计的效率，减少现场修配的工作量。
