带料仓滑道的步进式箱件输送装置

　　这套输送装置主要面向小型箱装工件的短距离定向转运场景，常见于轻工产品装配线末端、小型零件包装工序、电子元器件成品周转环节，用来替代人工完成堆叠箱件的逐个出料、平稳输送、下滑转序动作，适配重量在1kg以内的硬质箱体类工件，可直接对接后续的装箱、检测、码垛工位，减少人工取放料的重复动作损耗。

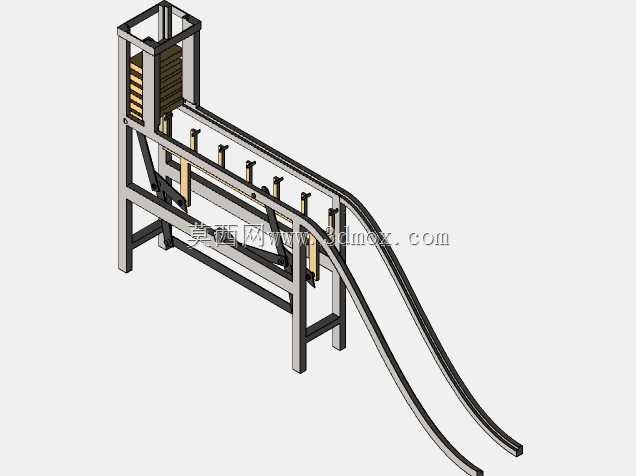

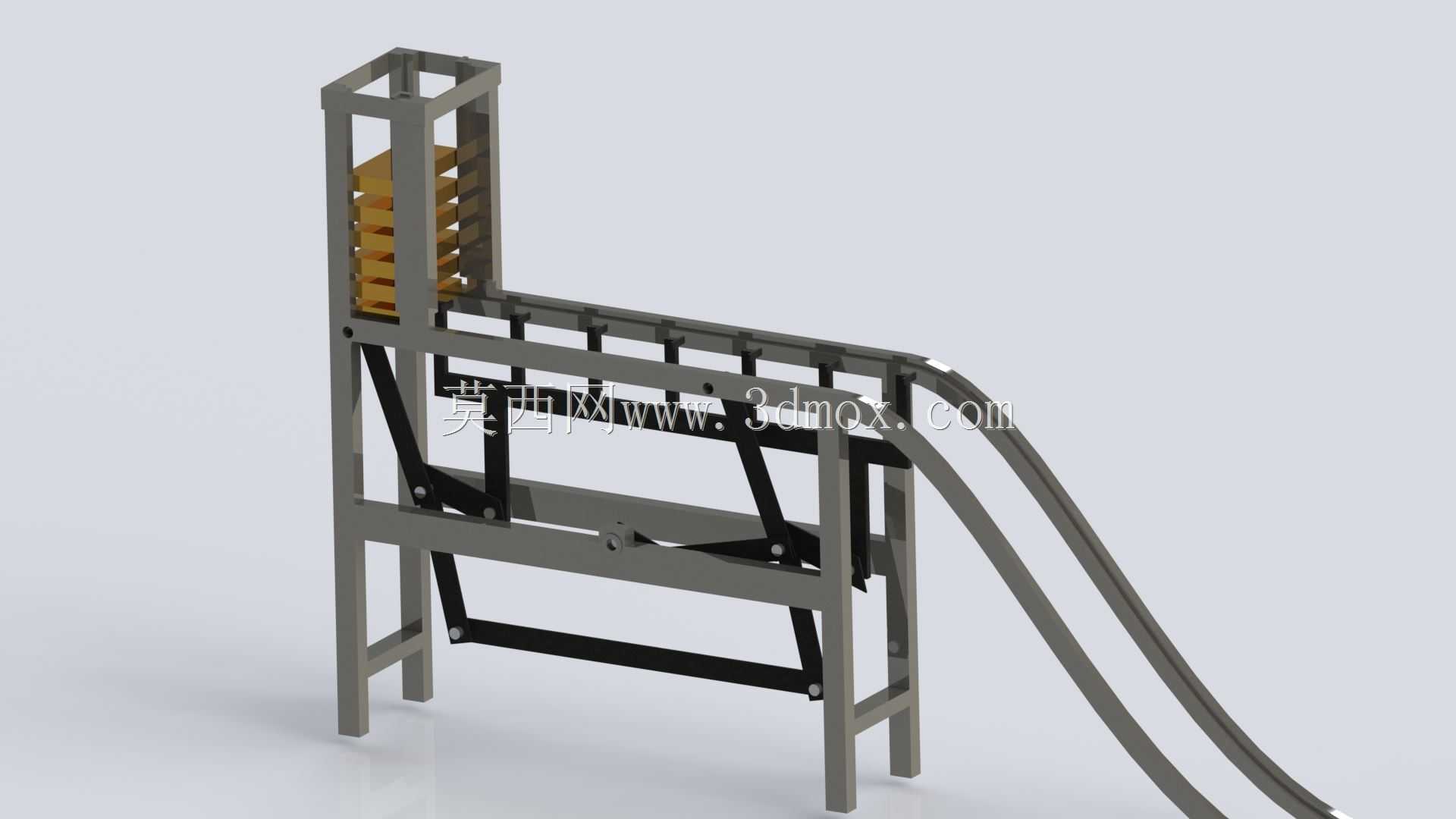

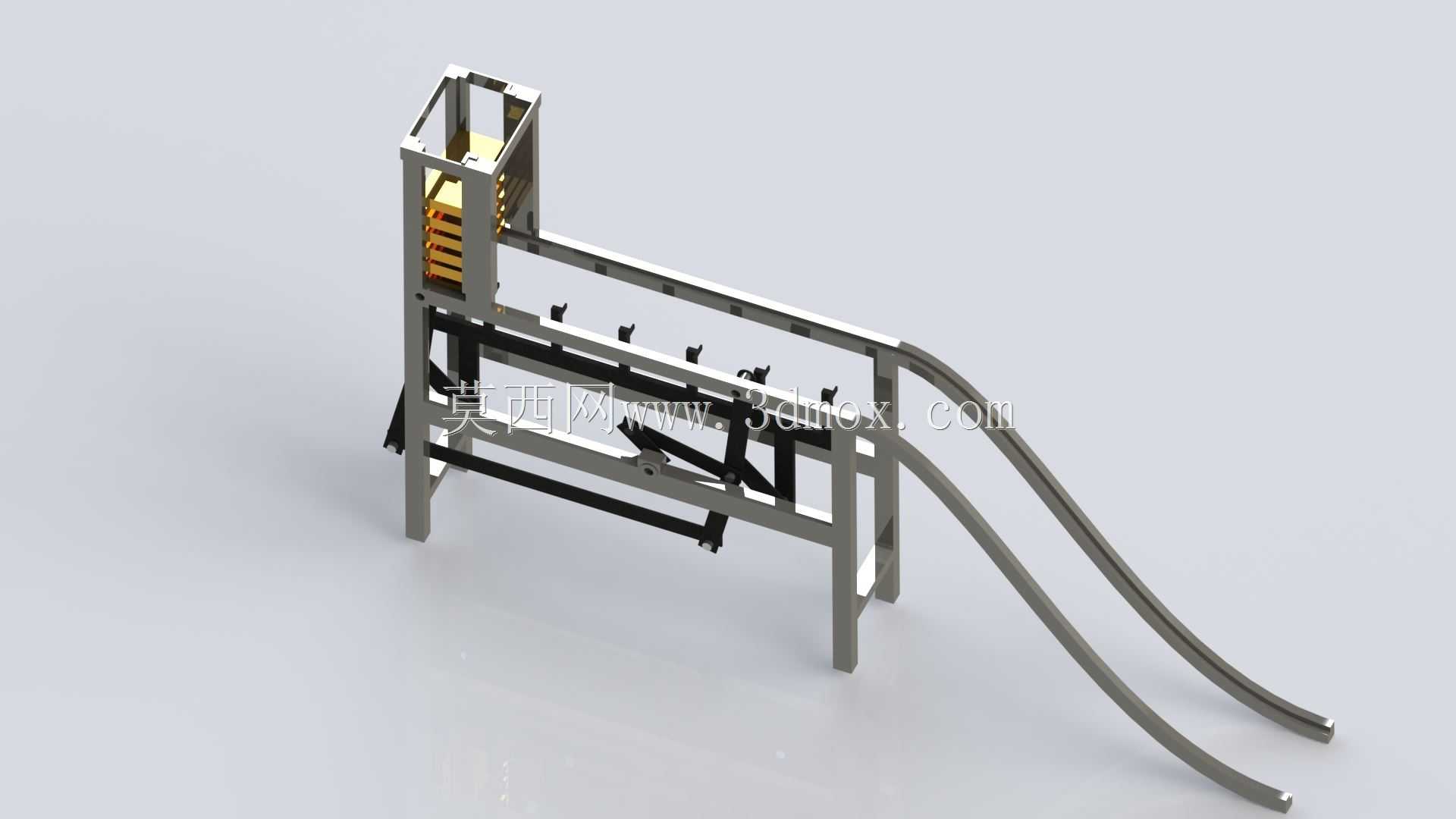

　　从结构布局来看，装置整体分为三个功能区段：左侧的立式储料仓、中部的步进抬升输送段、右侧的倾斜下滑滑道。立式储料仓采用方管焊接成矩形围挡结构，内部净空尺寸根据待输送箱体的外形尺寸预留2-3mm的单边间隙，可堆叠存放10-15个待输送箱体，围挡侧壁设置可调式限位条，可在一定范围内适配不同长宽尺寸的箱体，无需整体更换料仓结构。储料仓底部预留出料缺口，缺口高度刚好容纳单个箱体通过，避免叠放的箱体同时落出。

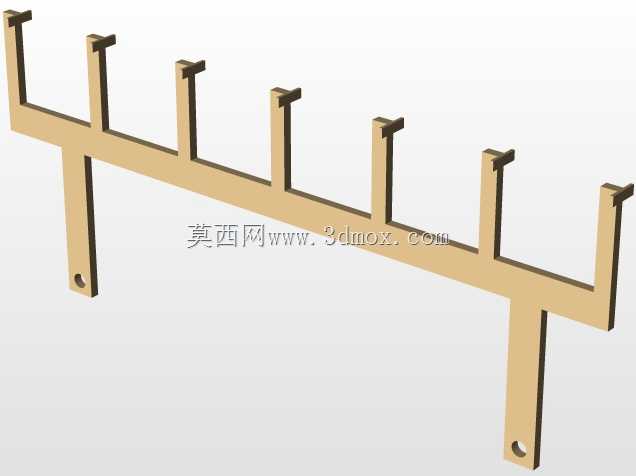

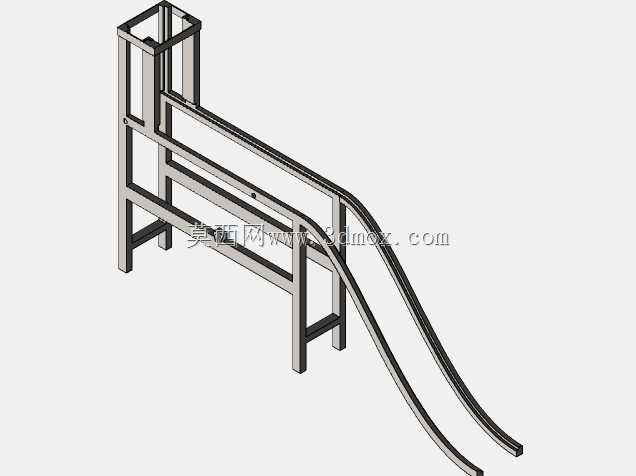

　　中部的输送段采用剪叉式连杆抬升机构作为核心执行部件，整套连杆机构通过铰接点固定在方管焊接的一体式机架上，机架底部设置四个可调式支撑脚，可调节整体设备的水平度，适应车间地面不平整的安装场景，机架整体宽度控制在400mm以内，长度约1200mm，安装时仅需预留1500mm600mm的地面空间即可完成布置，不需要额外打膨胀螺栓固定，可根据产线调整需求灵活移位。连杆机构的动力输入端可对接偏心轮驱动结构，通过连续回转运动转化为输送架体的周期性抬升、前移、下降、回位动作，每一个动作循环刚好将料仓底部落下的单个箱体向前推送一个工位，逐次将箱体向右侧滑道方向输送。输送架体上设置等间距分布的挡料条，挡料条高度略高于箱体底面，可避免输送过程中箱体出现侧滑、偏移，保证每个箱体的输送步距一致，不会出现卡料、叠料问题。

　　右侧的倾斜下滑道采用两根平行的折弯钣金作为导向轨道，轨道间距根据箱体宽度调整，滑道倾斜角度设置为30度，既可以保证箱体依靠自重顺利下滑，又不会因为角度过大导致箱体下滑速度过快出现磕碰、翻倒。滑道末端设置柔性缓冲挡块，可抵消箱体下滑的末端冲击力，保证箱体平稳停留在接料位置，方便后续工位的机械手或者人工取件。

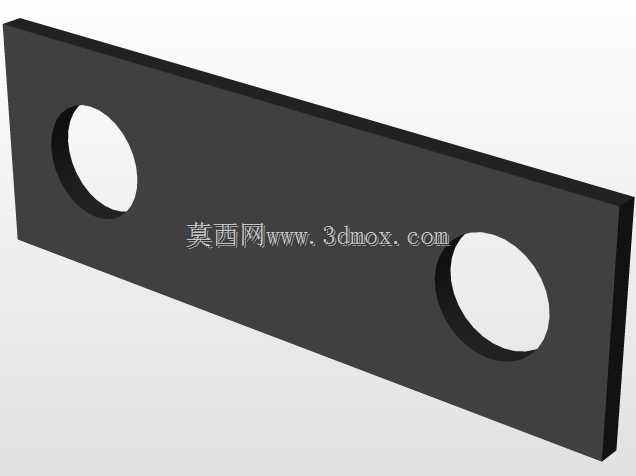

　　设计过程中重点考虑了机构的运动干涉问题，所有连杆铰接点都采用自润滑衬套，减少长期运行的磨损量，铰接点的位置经过运动仿真校核，保证抬升行程刚好可以托起单个箱体，回退过程中不会刮蹭到下一个待输送的箱体。机架整体采用标准4040方管焊接，焊接后做去应力处理，避免长期运行出现机架变形，所有与箱体接触的部位都做倒圆角处理，不会刮花箱体表面。整套机构没有复杂的气动、电动元件，纯机械结构即可完成输送动作，维护成本极低，适合在长时间连续运行的产线上使用，不需要频繁更换易损件。在实际选型适配时，可根据待输送箱体的实际重量调整连杆的板材厚度，以及驱动端的动力参数，若输送较重的箱体，可将连杆板材从3mm加厚至5mm，同时在铰接位置加装轴承，提升机构的负载能力。滑道的长度也可根据实际工位的高度差进行调整，若后续接料工位高度较低，可适当加长滑道长度，减小倾斜角度，保证箱体下滑过程的平稳性。
