带侧抽结构的料斗成型注塑模具

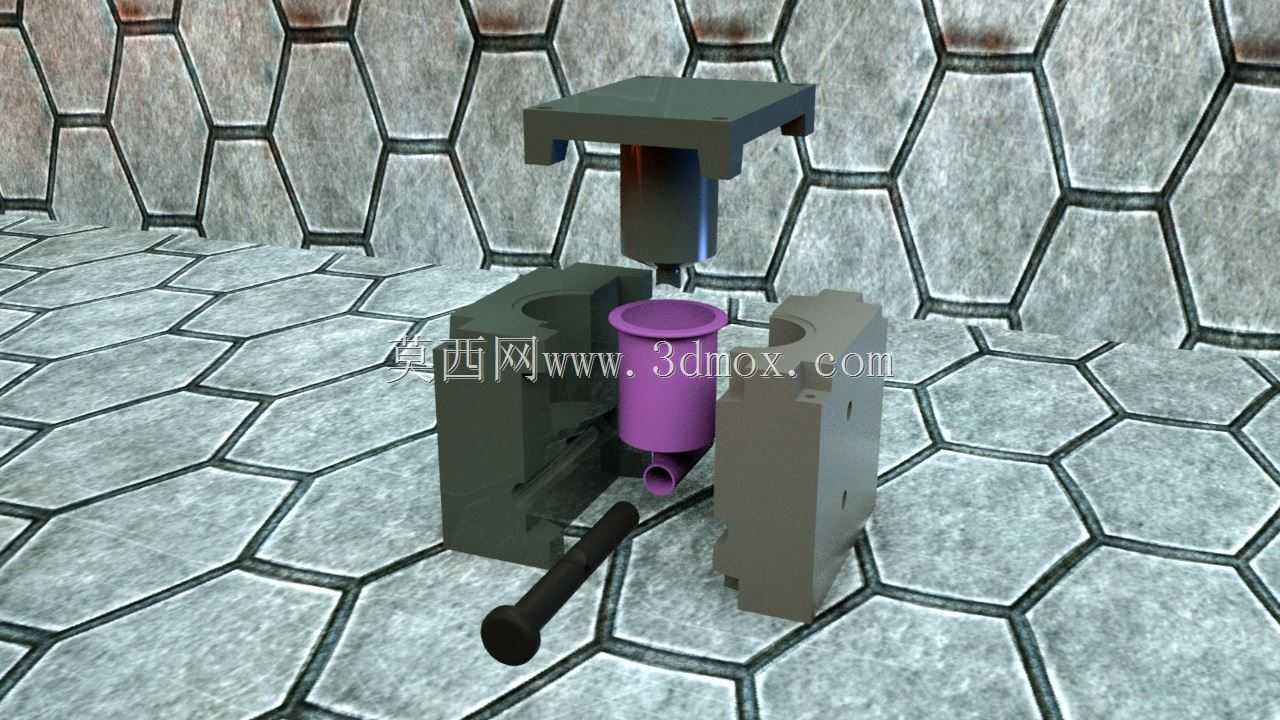

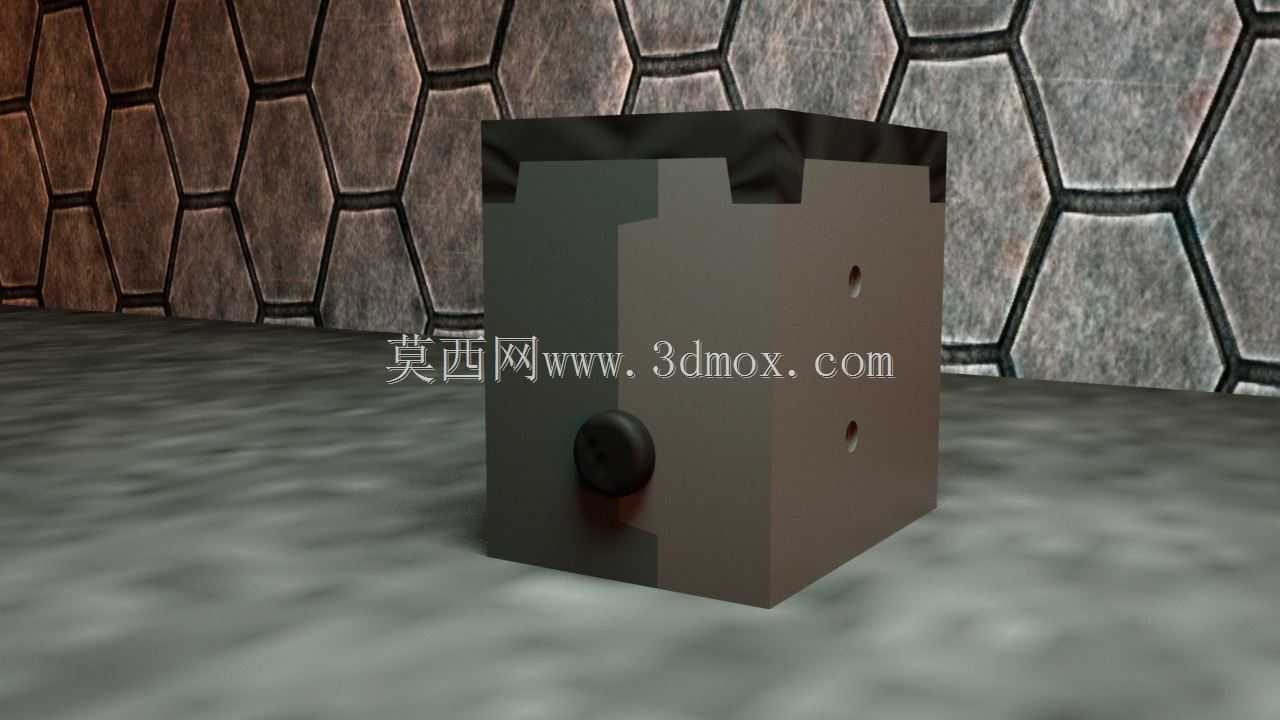

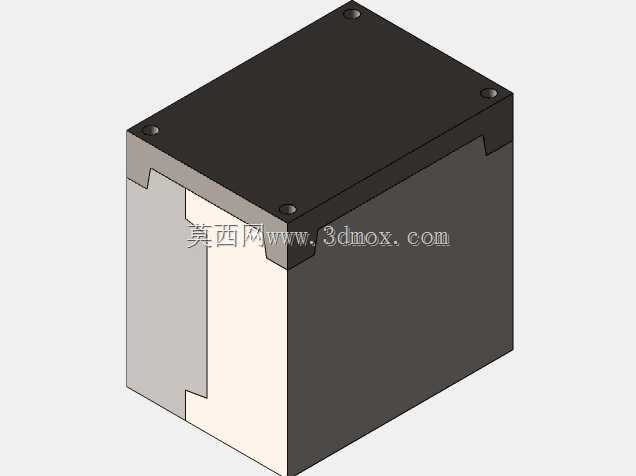

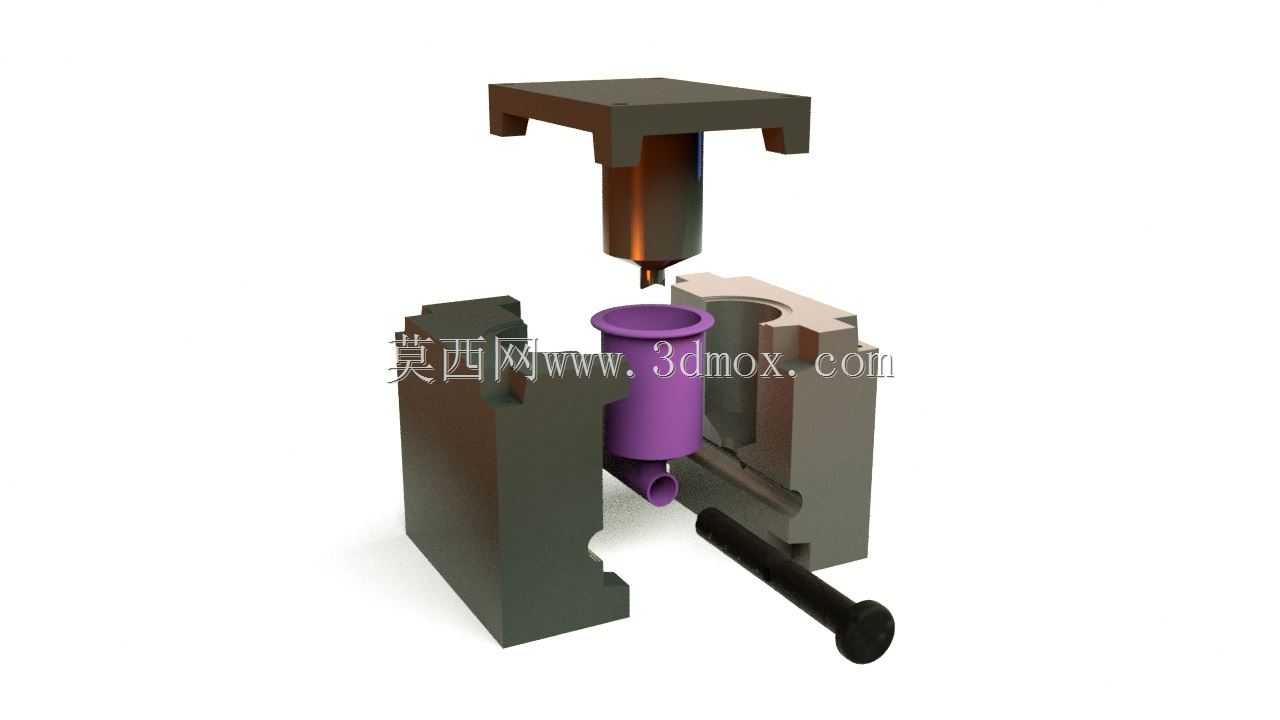

这套料斗成型模具主要应用于小尺寸带侧孔塑料料斗的批量注塑生产场景，常见于小型储料容器、实验室耗材、小型给料装置配套塑料件的生产环节，适配卧式注塑机的安装使用需求，能够一次性完成带侧向管状结构料斗的完整成型，避免后续二次加工带来的精度偏差与成本损耗。模具整体采用模架标准化搭配定制成型零件的设计思路，上下模合模后形成封闭的料斗成型腔体，其中紫色部分为成型后的料斗制件，制件主体为上端敞口的圆筒结构，侧壁带有侧向伸出的管状出料接口，该结构无法通过常规上下开模动作直接脱出，因此模具两侧设置了分体式侧抽滑块结构，开模时两侧滑块会先沿水平方向向外滑移，脱离制件侧壁的管状结构倒扣区域，之后上模部分向上抬起，再通过顶出机构将成型完成的料斗从下模型芯上顶出，完成整个脱模流程。模具的上模部分设置了浇口套与定位环结构，能够精准对准注塑机的射嘴位置，熔融塑料通过浇口注入型腔内部，经过保压、冷却后完成制件成型。模具配套的紧固螺栓采用标准内六角紧固件，用于侧抽滑块与模架的连接固定，保证合模与抽芯动作过程中滑块的位置精度，避免出现飞边、错位等成型缺陷。从安装边界来看，模具整体外形适配常规100吨级小型注塑机的拉杆间距，上下模的合模行程预留了足够的抽芯与顶出空间，侧抽滑块的滑移行程完全覆盖制件侧向管状结构的倒扣长度，不会出现抽芯不足导致的制件刮伤、卡模问题。模具的成型零件采用分体式镶拼结构，型腔与型芯部分可单独拆卸更换，当生产不同尺寸规格的料斗时，仅需更换对应的镶件即可，无需整体更换模架，能够有效降低多规格产品的生产开模成本，同时镶拼结构也更利于排气与冷却水路的布置，缩短注塑成型的冷却周期，提升整体生产效率。模具合模面设置了精准的定位止口，保证上下模与侧滑块的合模对位精度，将成型壁厚偏差控制在0.02mm以内，满足小型料斗的尺寸精度要求，成型后的料斗内壁光滑无拼接痕，侧壁出料口的同轴度符合后续管路装配的公差要求，可直接用于后续的组装环节，无需额外的打磨、修边处理。
