轮式折叠臂小型起重作业装置结构设计

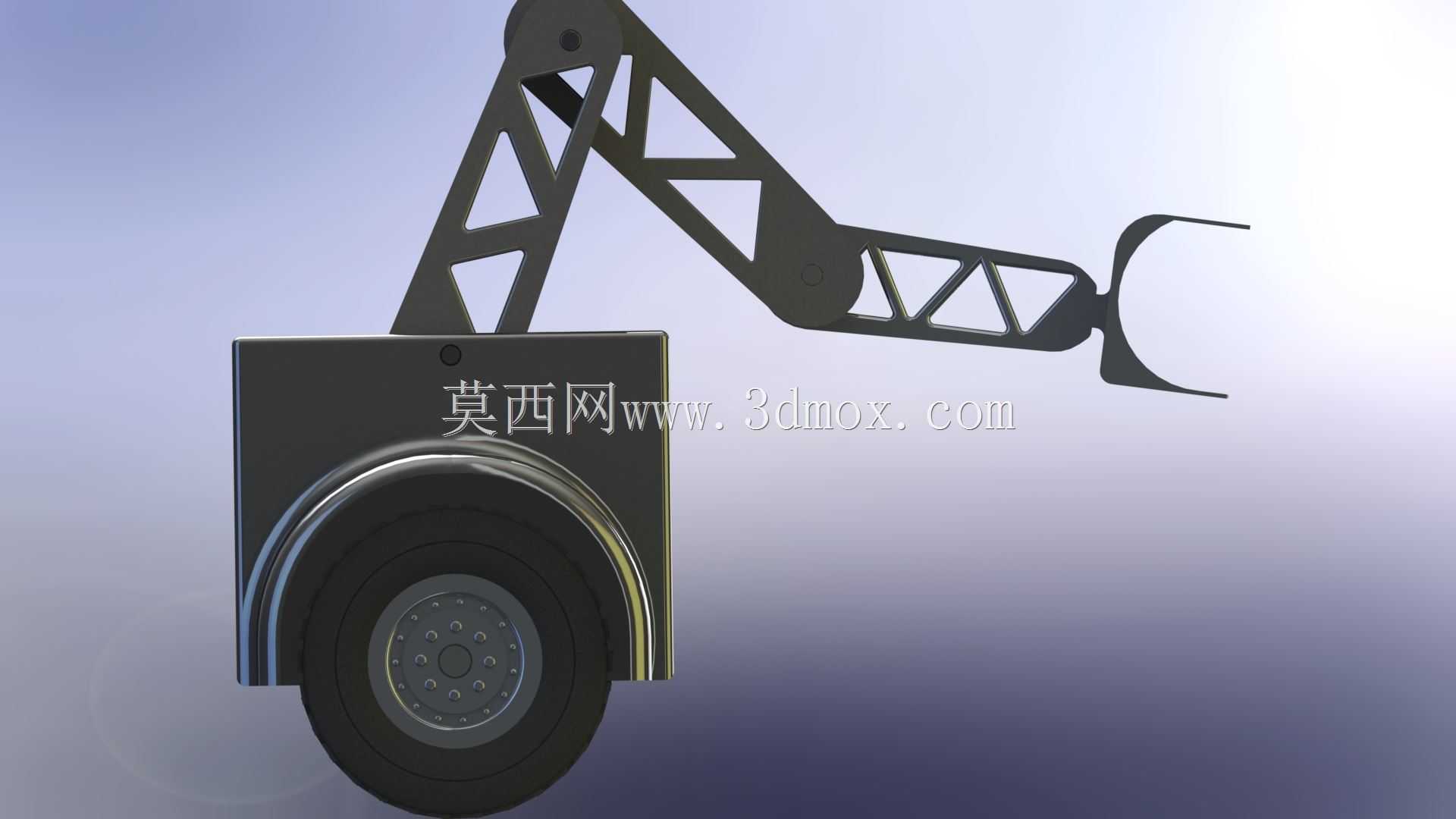

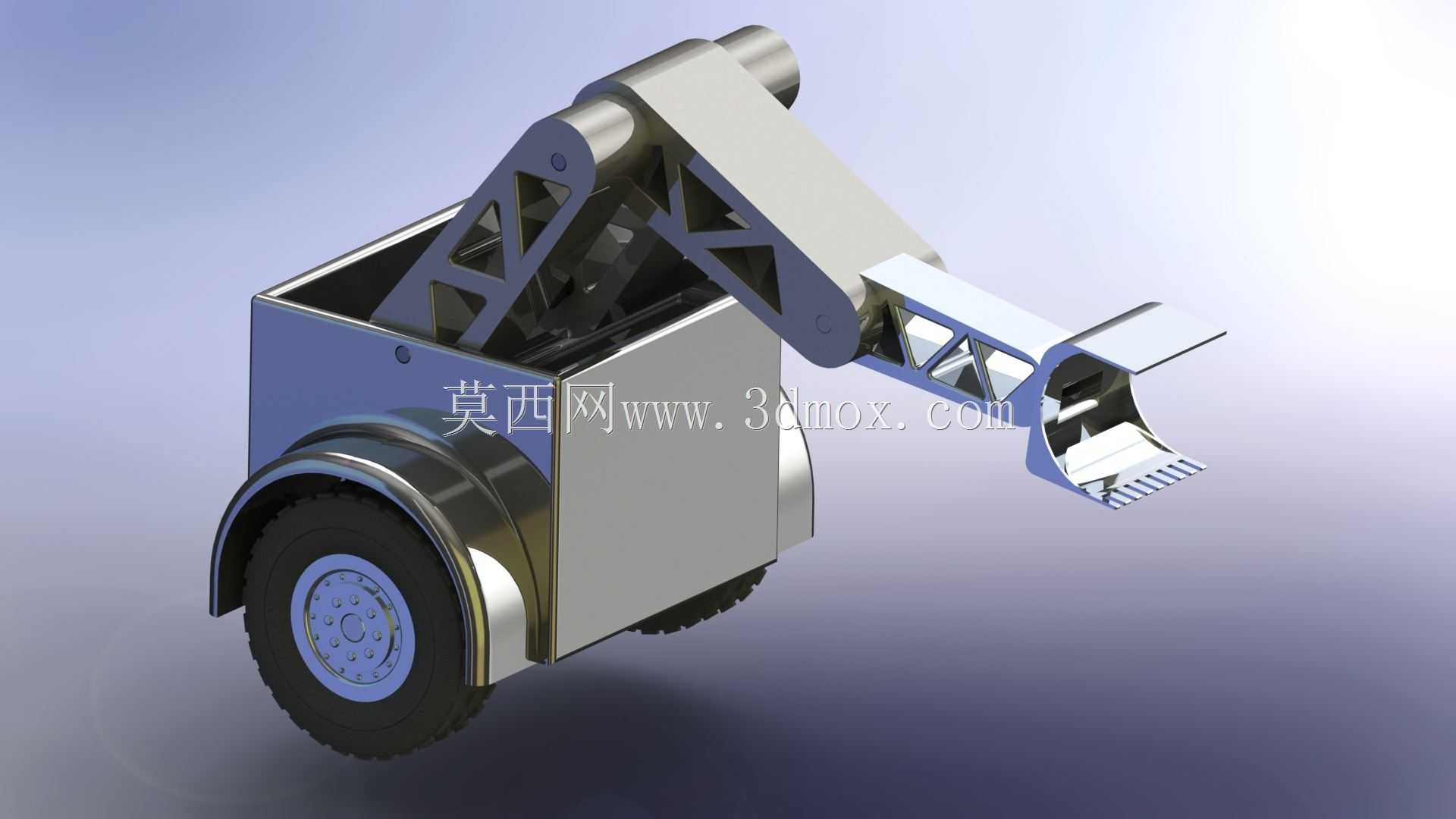

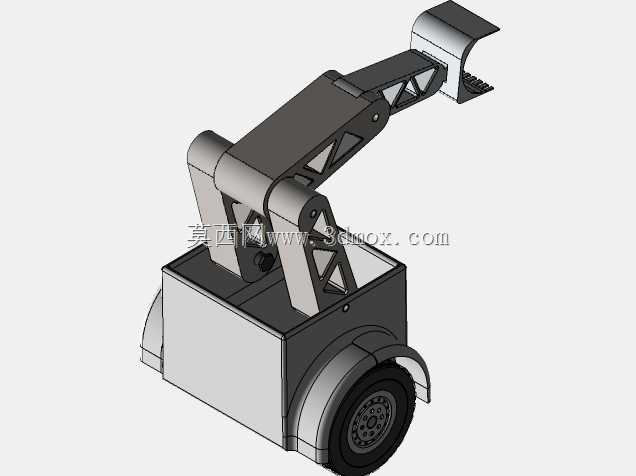

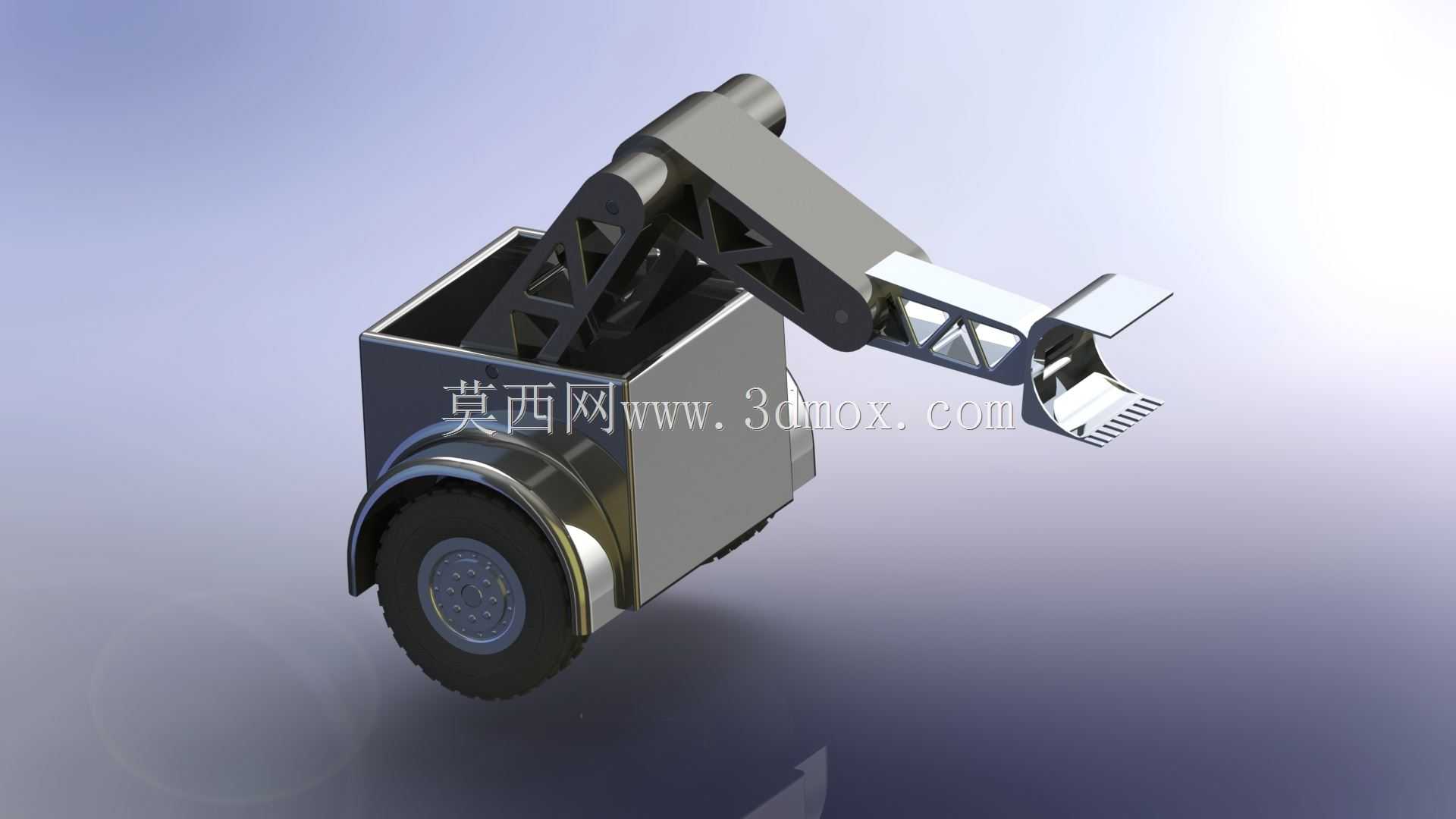

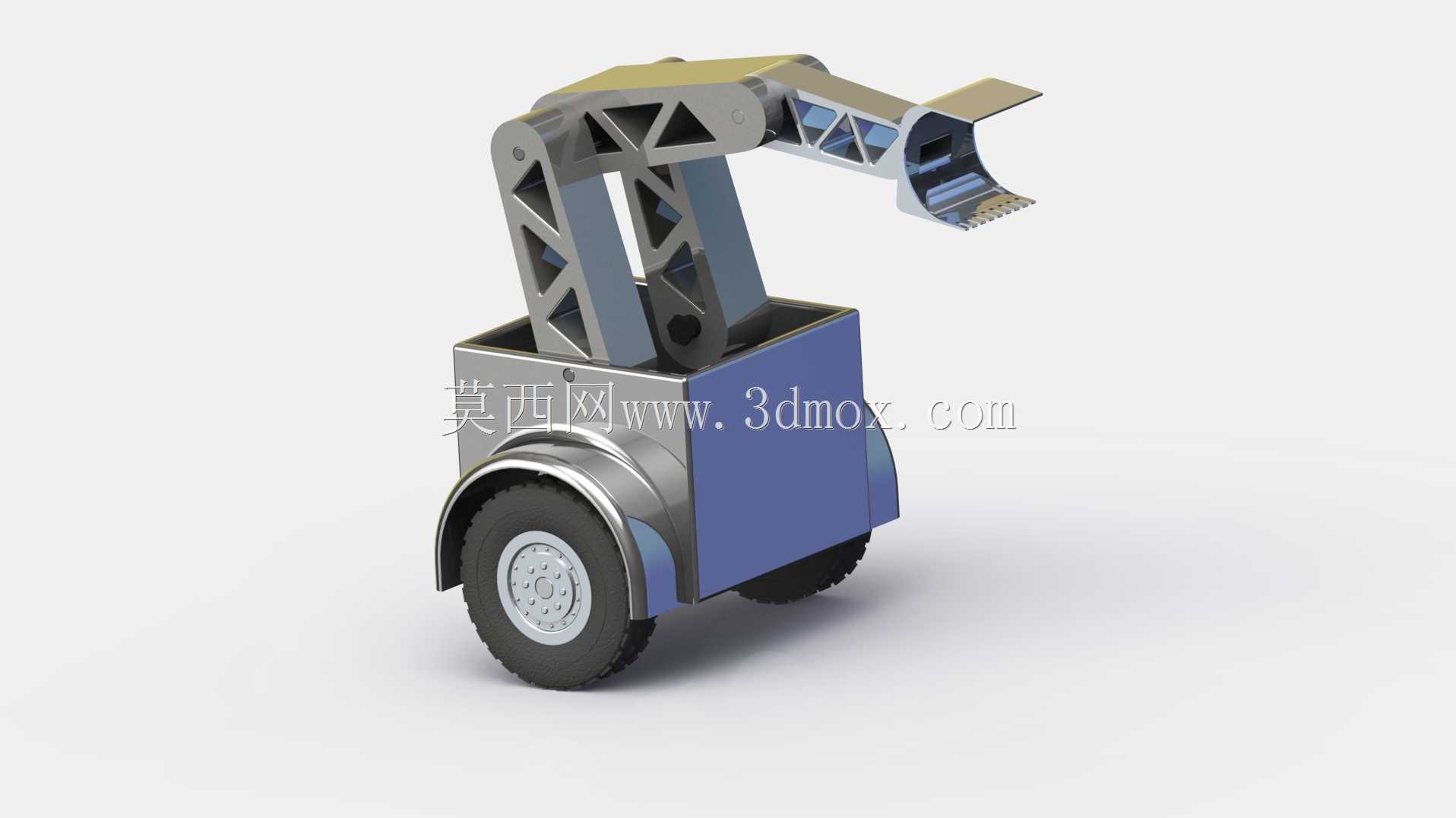

　　这款轮式折叠臂起重作业装置，主要面向狭小空间内的轻载物料转运、设备零部件吊装移位场景，常见于车间内部设备维保、仓储区域零散货物堆垛、户外小型施工点位的物料提升作业，区别于大吨位固定式起重机，该装置依托轮式行走结构可在狭窄通道内灵活转场，无需额外铺设轨道或固定安装基础，适配厂区硬化路面、平整施工场地等多种通行环境，作业时无需复杂的前期准备工作，单人即可完成设备移位与作业姿态调整。从功能特性来看，该装置采用多节铰接折叠臂结构，非作业状态下臂架可完全收拢贴合底盘上部，整体占用空间极小，转场通行时可顺利通过常规车间门洞、货梯轿厢等受限空间；作业状态下臂架可通过铰接点的转动实现不同幅度的变幅，末端作业端可根据需求更换吊钩、货叉等不同属具，

　　覆盖0.5吨以内轻载物料的垂直提升、短距离水平移位需求，臂架桁架式结构在保证结构强度的前提下尽可能降低了臂架自身重量，减少底盘承载负荷的同时提升了臂架伸展后的作业稳定性。底盘部分采用单轮带支撑的结构设计，行走轮集成了制动结构，作业时可锁定轮体避免设备滑移，底盘上部的箱体结构可作为配重腔，根据实际作业载荷需求填充配重块，调整整机重心位置，避免臂架伸展作业时发生倾翻，底盘侧边的弧形护板既可以防护行走轮结构，避免作业过程中杂物卷入轮体，也可作为转场时的推移扶手，方便操作人员控制设备行进方向。设计过程中优先考虑了作业边界的适配性，收拢状态下整机长度控制在1.2米以内，宽度不超过0.8米，高度低于1.1米，

　　可适配绝大多数厂区内部的通行空间限制；臂架完全伸展后最大作业高度可达2.8米，最大作业半径覆盖1.8米范围，可满足常规车间内设备顶部零部件拆装、货架中层货物取放等常见作业需求，各铰接点均预留了标准轴承安装位，可配套加装阻尼结构或液压助力组件，降低臂架变幅操作时的人力负荷，臂架各节段的连接位置均设计了定位销孔，可根据作业需求锁定臂架伸展长度，避免作业过程中臂架意外回缩引发安全风险。结构细节上，臂架采用镂空桁架结构，通过矩形管材焊接成型，相比实心臂架结构减重40%以上，同时各受力点均做了加强筋补强处理，在额定载荷下臂架最大挠度控制在作业半径的1/500以内，保证吊装作业的定位精度；底盘框架采用钢板折弯焊接成型，整体刚性充足，

　　配重腔设计为可拆卸式盖板结构，方便根据作业场景调整配重重量，非作业时可移除部分配重降低整机重量，方便长距离转场搬运。末端作业端设计了通用连接接口，除了常规的吊钩属具外，还可适配小型真空吸盘、工装夹具等配件，拓展用于板材吸附、异形工件夹持等特殊作业场景，接口尺寸采用通用工业标准，用户可根据自身作业需求自行加工配套属具，无需对原有臂架结构进行改动。该装置的操作逻辑设计贴合一线作业人员的使用习惯，所有操作点位均设置在设备后侧操作人员可触及的范围内，臂架变幅的锁定手柄、行走轮的制动开关均集中布置，操作人员站在设备后侧即可完成所有作业操作，无需绕机走动调整，单人即可完成从转场到吊装作业的全流程操作，相比传统人工搬运或大型起重设备进场作业，可大幅降低轻载吊装作业的成本，提升零散作业点位的作业效率。
