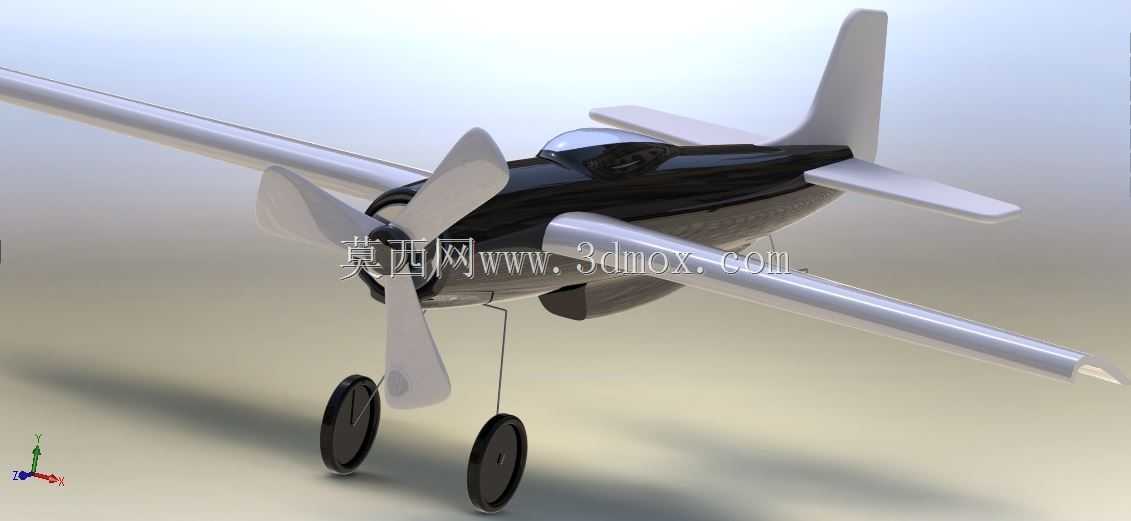

复古螺旋桨玩具飞机结构设计

　　这款螺旋桨玩具飞机的结构设计，首先要考虑的是日常把玩场景下的结构可靠性，毕竟作为手持类玩具，经常会遇到跌落、磕碰的情况，所以在机身主体的结构设计上，采用了一体化的流线型机身构型，机头位置预留了螺旋桨的安装转轴空间，转轴与机身的配合间隙控制在0.1mm以内，既保证螺旋桨转动时不会出现卡滞，也不会因为间隙过大导致螺旋桨晃动脱落。机身中段的座舱区域做了曲面凹陷处理，还原真实螺旋桨战机的座舱轮廓，同时这个凹陷结构也能在跌落时分散冲击力，避免机身直接受撞击出现开裂。

　　从实际使用场景来看，这类玩具飞机既可以作为儿童把玩的玩具，也可以作为航模入门的静态展示摆件，所以在起落架的设计上，采用了细金属杆搭配橡胶轮胎的结构，金属杆的直径经过反复校核，既保证足够的支撑强度，放置在平面上不会出现弯折变形，也能在受到侧向冲击力时产生微小形变卸力，不会直接断裂。轮胎采用橡胶材质，表面做了细微的防滑纹理，放置在光滑桌面时不会轻易滑动，同时橡胶材质也能在飞机跌落时起到缓冲作用，降低机身受到的冲击。

　　机翼的设计采用了上单翼布局，机翼与机身的连接位置做了加强筋结构，从机身侧面延伸至机翼下表面，这个结构在不增加过多壁厚的前提下，大幅提升了机翼与机身的连接强度，避免把玩过程中机翼从根部断裂。机翼的翼型采用了低速翼型的简化设计，前缘做了圆弧过渡，后缘逐渐收薄，既还原了真实飞机的机翼外形特征，也避免了尖锐边缘带来的安全隐患。尾翼部分分为水平尾翼和垂直尾翼，两者都采用了与机身一体化的连接结构，尾翼的厚度从根部到梢部逐渐减薄，既保证结构强度，也让整体外形更具真实感。

　　螺旋桨部分采用了三叶螺旋桨设计，桨叶的曲面经过优化，手动拨动时可以顺畅转动，桨叶的前缘同样做了圆弧处理，没有尖锐边角，符合玩具的安全设计要求。螺旋桨与转轴的配合采用了卡扣式结构，安装到位后会有明显的卡位反馈，不需要额外的紧固件就能固定，同时也方便拆卸更换。在整体的尺寸边界上，这款玩具飞机的翼展控制在适合单手握持的范围，机身长度与翼展的比例接近真实螺旋桨战机的比例，放置在桌面展示时不会占用过多空间，手持把玩时也能轻松掌控。

　　设计过程中还要考虑注塑生产的工艺可行性，所有结构的拔模斜度都控制在1.5度到2度之间，没有出现倒扣结构，不需要复杂的抽芯机构就能完成注塑生产，降低生产制造成本。机身表面的曲面过渡都做了G2连续处理，没有明显的棱角转折，外观流畅自然，同时也避免了应力集中的问题，提升整体结构的抗冲击能力。各个部件的壁厚都控制在均匀的2mm左右，没有出现壁厚突变的情况，避免注塑过程中出现缩痕、翘曲等生产缺陷，保证成品的外观质量和结构强度。

　　在安装边界的设计上，起落架的金属杆与机身的安装孔采用过盈配合，安装时只需要将金属杆压入对应的孔位就能完成固定，不需要额外的胶水或者紧固件，装配流程简单，适合批量生产。螺旋桨的转轴孔与机身的转轴采用间隙配合，装配时直接将螺旋桨套在转轴上，卡扣卡入转轴的卡槽即可，整个装配过程不需要复杂的工具，生产效率更高。整体结构没有细小的易脱落零件，避免儿童误食的风险，符合玩具产品的安全规范。
