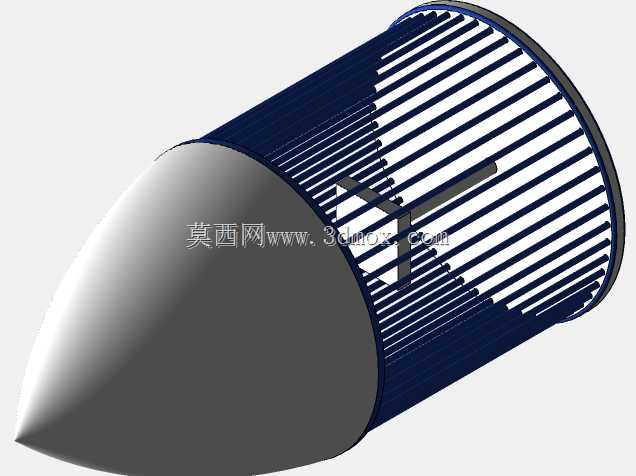

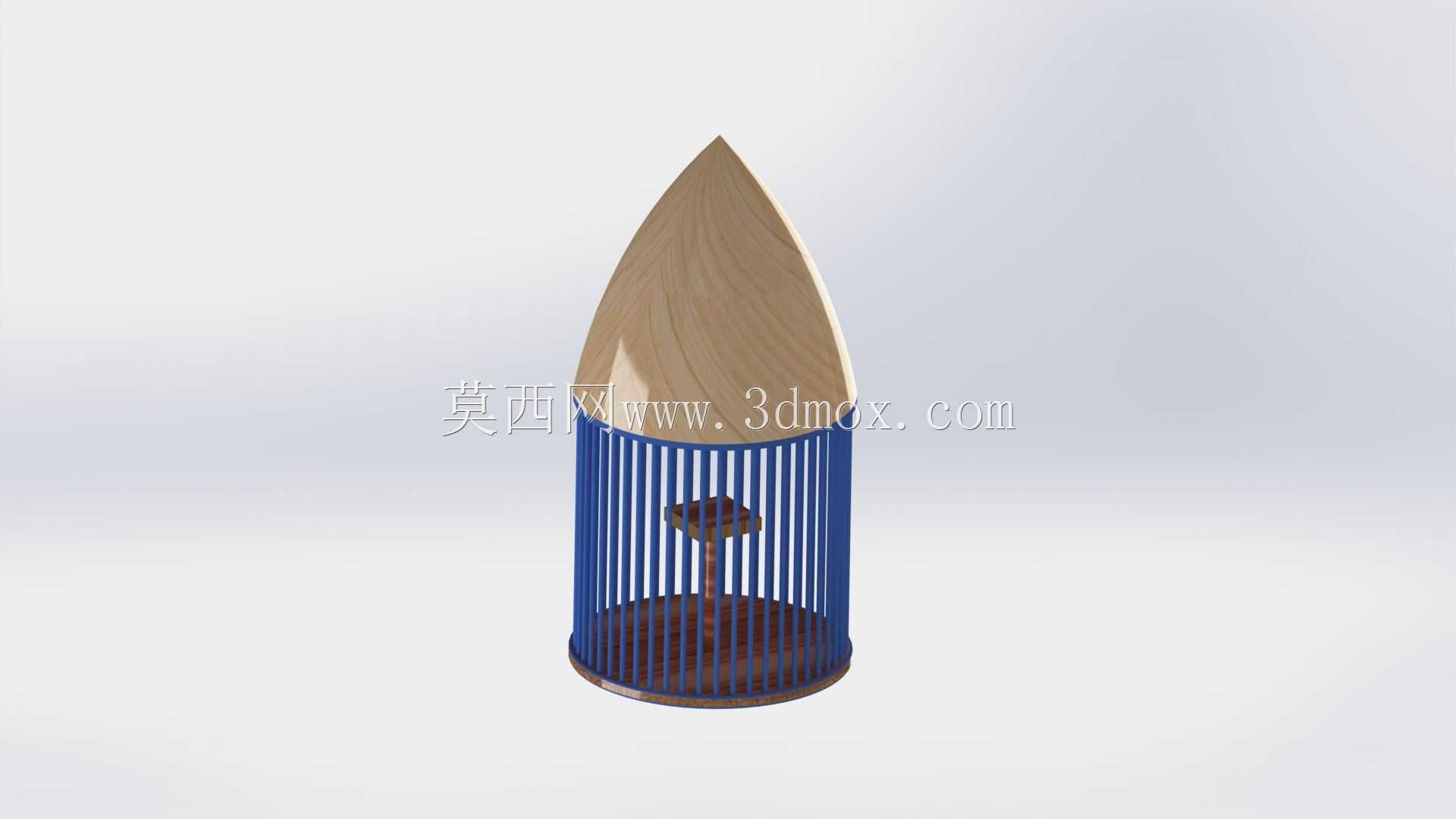

做这类带整流端的栅条笼结构,最先要明确的是它的实际使用场景,很多人第一眼会把它当成鸟笼,但在工业场景里,这类结构的应用面其实很广,既可以作为通风设备的进风防护栅,套在轴流风机的进风端,避免大尺寸杂物被吸入叶轮造成卡滞,也可以作为流体管路里的粗滤支撑骨架,外部包覆滤网后拦截管路内的大颗粒杂质,甚至在一些传感器的外置防护结构里,也能看到类似的设计——既要保证气流或者流体能顺利通过,又要给内部的敏感元件提供物理防护,同时前端的整流结构还能梳理来流,减少紊流对检测精度的影响。
设计的时候最先要敲定的是前端整流头的型线,不能随便做个锥形就完事,要是用在通风进气场景,锥角太大会在锥面和栅条段的衔接位置产生气流分离,反而增大风阻,还会带来额外的气动噪声,一般会按照低速气流的流线型来做母线修型,让气流顺着锥面平滑过渡到栅条的间隙里,不会在衔接处形成涡流区。栅条的排布也有讲究,不能只考虑强度把栅条做太密,太密会大幅提升通流阻力,太疏又起不到防护作用,得根据防护对象的最小尺寸来定栅条之间的净间距,比如用在风机进风端的话,净间距要小于成年人手指的直径,避免运维的时候误触旋转部件,要是用在过滤支撑场景,净间距就要匹配外部包覆滤网的支撑强度,避免滤网在流体压力下塌陷进栅条间隙里。
栅条和两端的连接环、整流头的连接方式,建模的时候要特别注意工艺可行性,要是做塑料注塑件,栅条的厚度要均匀,避免壁厚差太大导致注塑的时候出现缩痕,和两端环的衔接位置要做圆角过渡,减少应力集中,要是做金属焊接件,就要给每根栅条预留焊接的坡口位置,避免焊接的时候焊穿或者虚焊。整个笼体的安装边界,一般是在后端的连接环上做安装孔或者卡扣位,要和对接的设备端口尺寸匹配,安装位的节圆直径要和对接法兰的孔位对齐,保证安装的时候不会出现干涉,同时整流头的前端要预留足够的安全距离,不能和前端的其他设备部件发生碰撞,要是用在有振动的工况下,还要考虑栅条的固有频率,避开设备的工作振动频率,避免长期运行出现共振断条的问题。
实际建模的时候,很多新手容易犯的错误是先做单根栅条然后阵列,但是忽略了整流头和后端环的同轴度,要是两个基准不同轴,阵列出来的栅条会出现长短不一的情况,装配的时候就会和对接件干涉。还有栅条的截面形状,不要全用矩形截面,在通流场景下,把栅条的迎风面做小圆弧修型,能有效降低通流阻力,比纯矩形栅条的风阻能降15%左右,同时还能减少气流掠过栅条产生的涡脱噪声。另外整个笼体的通透率要提前计算,就是所有栅条间隙的总面积和笼体横截面积的比值,这个数值直接影响通流能力,一般通风防护用的话通透率要保持在60%以上,不然会导致设备进风不足,影响运行效率。
从结构强度上来说,要是笼体的直径比较大,不能只靠两端的环固定栅条,长径比超过2的话,要在栅条中间加一道支撑环,避免栅条受外力或者流体压力出现变形,支撑环的位置要选在栅条挠度最大的位置,也就是栅条长度的中点附近,这样能把栅条的计算长度减半,大幅提升整体的抗变形能力。还有整流头和栅条段的连接,不能只靠端面粘接或者焊接,最好在整流头的根部做一圈嵌槽,把栅条的端部嵌进槽里再固定,这样连接强度会高很多,哪怕受轴向的冲击力,也不会出现整流头脱落的情况。
这类结构在做三维建模的时候,还要考虑后续的工程图输出,栅条的数量、间距、截面尺寸都要做参数化关联,要是后续需要调整通透率,直接修改栅条数量或者截面参数就能自动更新整个模型,不用重新挨个绘制。另外安装孔的位置也要做参数化,方便适配不同规格的对接法兰,不用每次改型号都重新建模。很多人做这类结构的时候容易忽略圆角的处理,所有的棱边都要做至少R0.5的圆角,一方面是避免加工的时候出现锐边割手,另一方面也能减少应力集中,提升结构的疲劳寿命,尤其是在有振动的工况下,锐边位置很容易成为裂纹的起始点,长期运行会出现断裂失效。
