四旋翼小型飞行载具结构设计方案

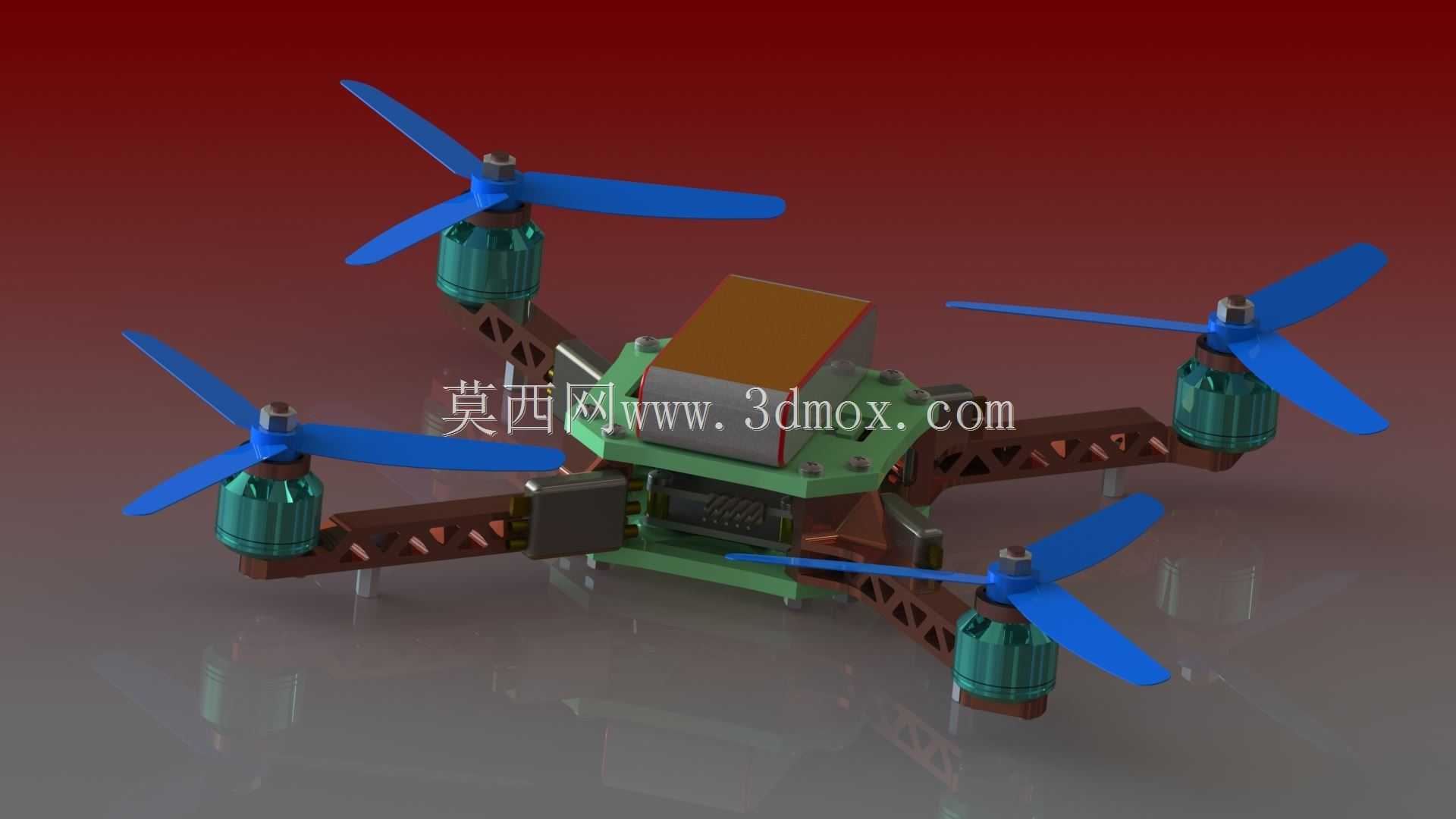

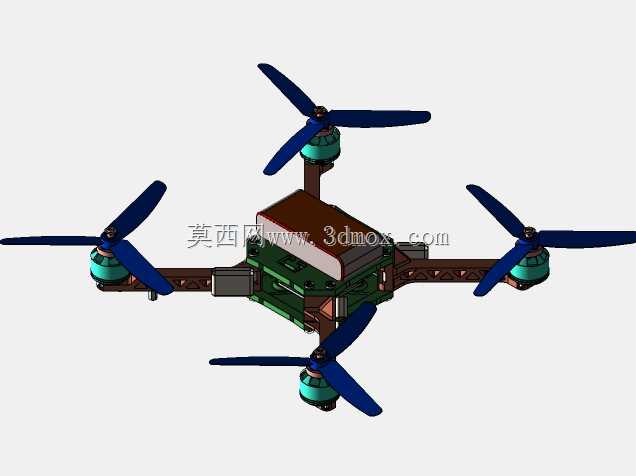

　　这套四旋翼结构的设计，最初是面向低空近距离数据采集场景做的适配，日常作业里常遇到需要在狭窄楼宇间隙、林间通道穿行的需求，过大的机架轴距很容易出现剐蹭碰撞，所以在布局阶段就把紧凑性放在了优先位置。四个机臂采用镂空桁架式结构，不是为了视觉上的轻量化噱头，而是在保证机臂抗弯截面模量的前提下，尽可能降低非载荷段的结构重量——毕竟多旋翼的起飞重量每增加一克，续航时长和悬停稳定性都会受到直接影响，机臂根部和中心板的连接位置做了嵌入式定位槽，装配时不需要反复调试同轴度，靠加工精度就能保证四个电机安装座的中心处于同一水平面，减少后期飞控调试时的水平校准工作量。

　　动力端的安装座直接和机臂末端做了一体化设计，没有采用额外的转接夹具，这样做的好处是能消除装配间隙带来的振动传导误差，旋翼转动时的高频振动可以顺着机臂的桁架结构均匀分散，不会在中心板位置形成应力集中点。中心板采用上下双层叠装结构，上层预留了标准的载荷安装位，不管是搭载微型图像采集模块、环境参数检测传感器还是小型作业执行端，都可以通过标准孔位直接固定，不需要额外打孔修改结构；下层则专门留给电源模块和飞控板安装，电源模块的安装位做了下沉式设计，能让整机重心落在中心板的几何中心偏下位置，飞行时的姿态稳定性会更好，遇到突发气流扰动时的姿态修正响应速度也更快。

　　从安装边界来看，这套结构的机臂展开后最大外接圆直径控制在三百五十毫米以内，旋翼采用十英寸规格的正反桨，相邻两个旋翼的转动平面没有重叠区域，不会出现桨尖打桨的风险；机臂的镂空槽宽度控制在五毫米，既可以减轻结构重量，又能避免布线时线材外露被旋翼剐蹭，所有动力线和信号线都可以顺着机臂内部的走线槽布置到中心板，整机外观没有明线外露，也减少了飞行过程中线材受风阻产生的晃动干扰。

　　实际作业场景里，这类小型四旋翼结构可以适配室内管线巡检、农田小范围作物长势监测、活动现场低空航拍等多种需求，因为机架结构的模块化程度高，单个机臂如果发生碰撞损坏，不需要更换整个机架，只需要拆下对应位置的机臂替换即可，维护成本很低。设计阶段也考虑了不同动力配置的兼容性，电机安装座的孔位同时适配二十二系列和二十八系列的外转子无刷电机，用户可以根据自己需要的起飞重量和续航要求灵活更换动力组件，不需要修改机架的安装结构。中心板上的飞控安装位预留了三十毫米见方的通用安装孔距，市面上主流的开源飞控和商用飞控都可以直接安装，不需要额外做转接板。

　　结构选材上，机臂和中心板都可以采用碳纤维板材或者高强度工程塑料加工，碳纤维材质的机架整体重量可以控制在一百二十克以内，适合对起飞重量要求严格的长续航场景；如果是教学场景或者新手练习使用，采用3D打印的PLA或者PETG材质加工，成本更低，碰撞损坏后重新打印单个零件即可，也能满足日常飞行的结构强度要求。旋翼和电机之间采用快拆式桨座设计，更换旋翼时不需要借助工具，手动拧紧防滑螺母就可以完成固定，日常外场作业时的维护效率很高。整机装配完成后，重心偏差可以控制在两毫米以内，飞控初始化时不需要额外增加配重块调整重心，能进一步减少无效载荷。另外，机臂末端的电机安装座做了两度的外倾设计，这个微小的倾角可以让旋翼转动时产生的反扭矩形成更稳定的姿态修正力矩，悬停时的自旋漂移量会比平装机臂的结构小很多，在GPS信号弱的室内环境飞行时，姿态保持能力更有优势。
