间歇式槽轮驱动旋转传动机构

　　这套间歇旋转传动结构，核心采用外槽轮配合拨销的经典传动逻辑，主要面向需要周期性间歇转位、定角度分度的工位切换场景，常见于小型自动化装配线的工件转位台、多工位检测设备的载具切换单元、轻工包装设备的间歇送进工位，也可适配小型教具演示、精密仪器的档位切换结构，相比棘轮传动，槽轮结构的转位过程冲击更小，停位精度更稳定，没有棘轮传动的回程间隙问题，适合中低速、轻载的定角度转位需求。

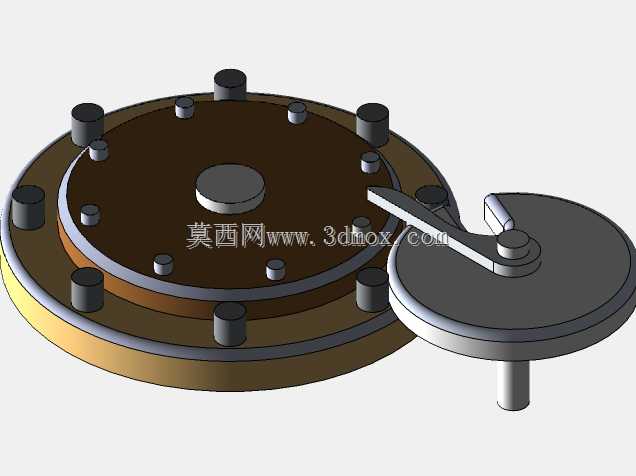

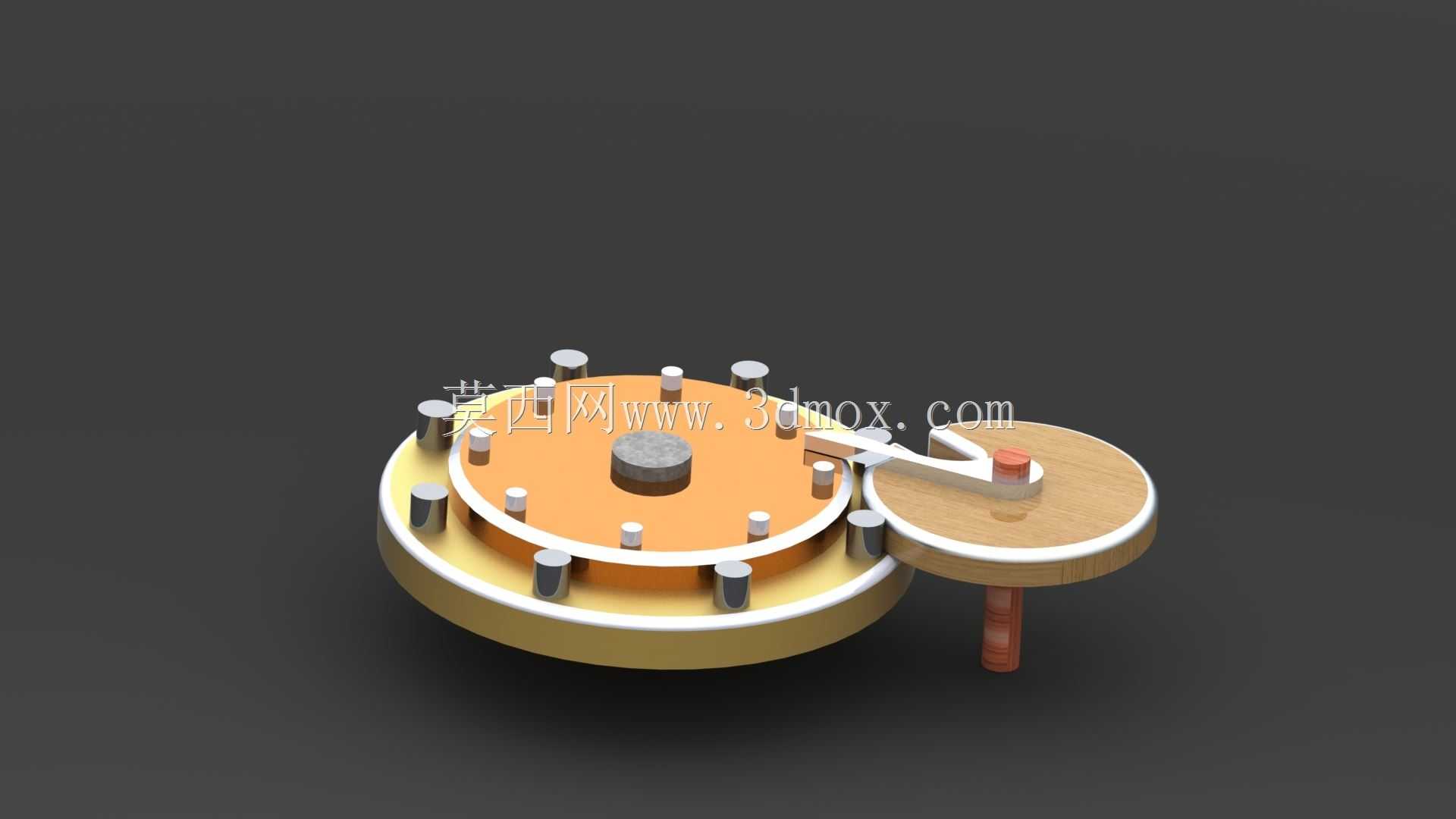

　　从结构组成来看，整套机构分为主动拨盘组件与从动槽轮转盘两大部分，从动侧为双层同轴布置的转盘结构，下层转盘为带环形凸缘的基座，上层转盘沿圆周方向均匀布置多组圆柱定位销，定位销的数量直接对应单次转位的分度数，图中可见的定位销沿圆周均布，对应单次拨销驱动可完成固定角度的转位动作，停位时拨盘上的锁止弧会与槽轮的凹弧面完全贴合，避免从动转盘在停位阶段出现窜动，保证工位停位的位置一致性，不需要额外增加锁止销结构就能实现可靠的停位定位。主动侧为单拨销的拨杆结构，拨杆末端的圆柱销在进入槽轮的径向导槽时，会带动槽轮沿转轴转动，当拨销脱离导槽后，锁止弧进入配合状态，槽轮保持静止，直到拨销随主动轴转动一周后再次进入下一个导槽，完成下一次转位动作。

　　设计这套结构时，首先需要根据实际工位需求确定槽轮的槽数，也就是单次转位的分度数，槽数越少，转位时的角加速度越大，冲击载荷越高，因此轻载场景下常用4槽、6槽结构，对应90度、60度的单次转位角度，图中结构的槽数与上层定位销数量匹配，保证每次转位后定位销的位置一致性。其次要核算中心距参数，主动轴与从动轴的中心距需要匹配拨销的回转半径，保证拨销进入和脱离导槽时没有卡滞，同时锁止弧的配合间隙要控制在合理范围，间隙过大会导致停位时存在晃动，间隙过小则会出现转动卡涩、磨损加剧的问题。

　　安装边界方面，整套结构的轴向尺寸紧凑，下层转盘的环形凸缘可作为安装基准面，直接通过螺栓固定在设备台架上，主动轴的输入端可连接手轮、小型减速电机或者同步带轮，适配手动调试或者电机驱动的不同场景，转轴位置可加装小型深沟球轴承降低转动阻力，提升长时间运行的稳定性。从动转盘的上层台面可根据实际需求加装工件载具、检测探头安装座或者送料拨叉，不需要额外改动核心传动结构就能适配不同的工位需求。

　　实际使用过程中，这类槽轮旋转结构的维护成本极低，传动副之间只需要定期涂抹润滑脂降低磨损，没有复杂的电控元件，纯机械结构的可靠性远高于电控分度的转位台，在粉尘、潮湿等恶劣工况下的适应性更强，不会出现电控信号干扰导致的转位错位问题。需要注意的是，这类结构不适合高速连续运转的场景，转速过高会导致拨销进出导槽时的冲击变大，加剧零件磨损，通常主动轴的转速控制在每分钟几十转的区间，就能保证运行平稳、噪音可控，完全满足小型自动化设备的工位转位需求。另外，拨销与槽轮导槽的接触位置可做淬火处理提升耐磨性，延长整套结构的使用寿命，锁止弧的配合面可加工较低的表面粗糙度，减少停位阶段的摩擦阻力。
