三叶轴承结构指尖休闲把玩件结构设计

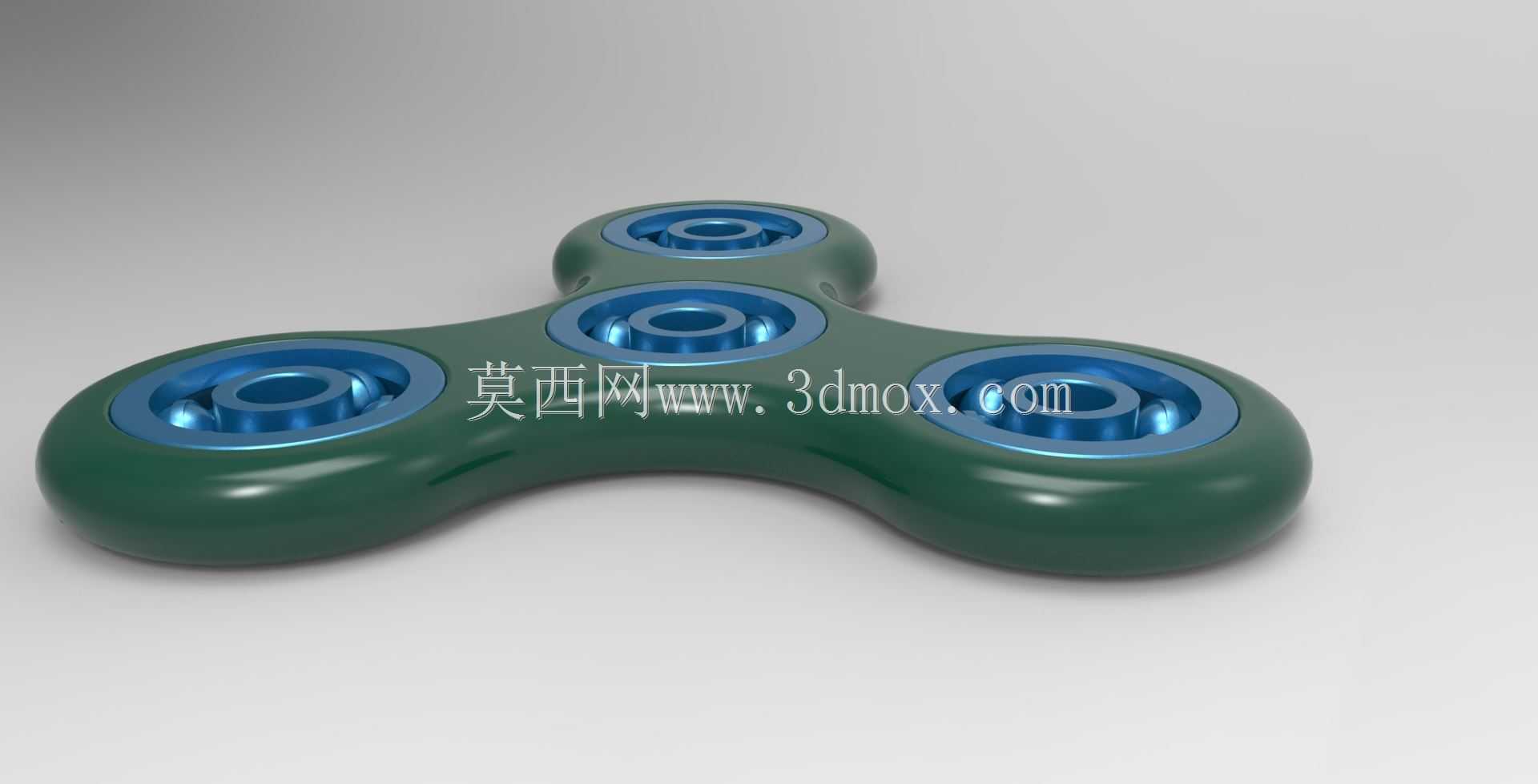

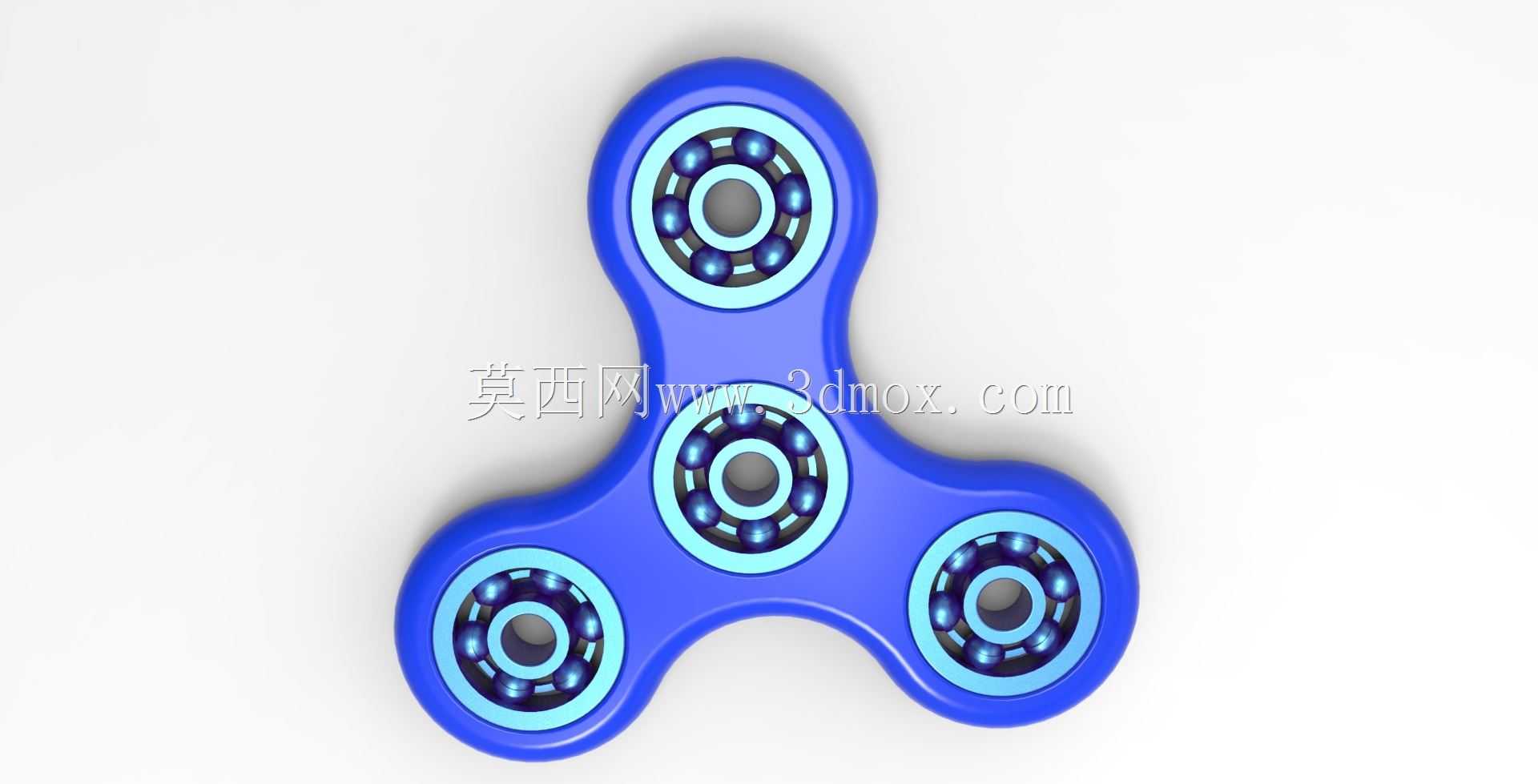

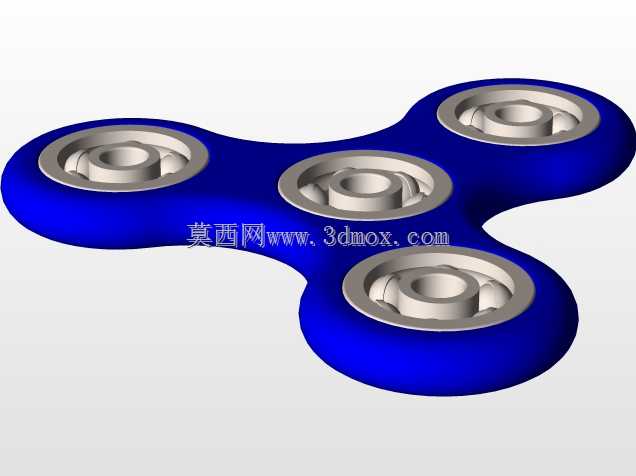

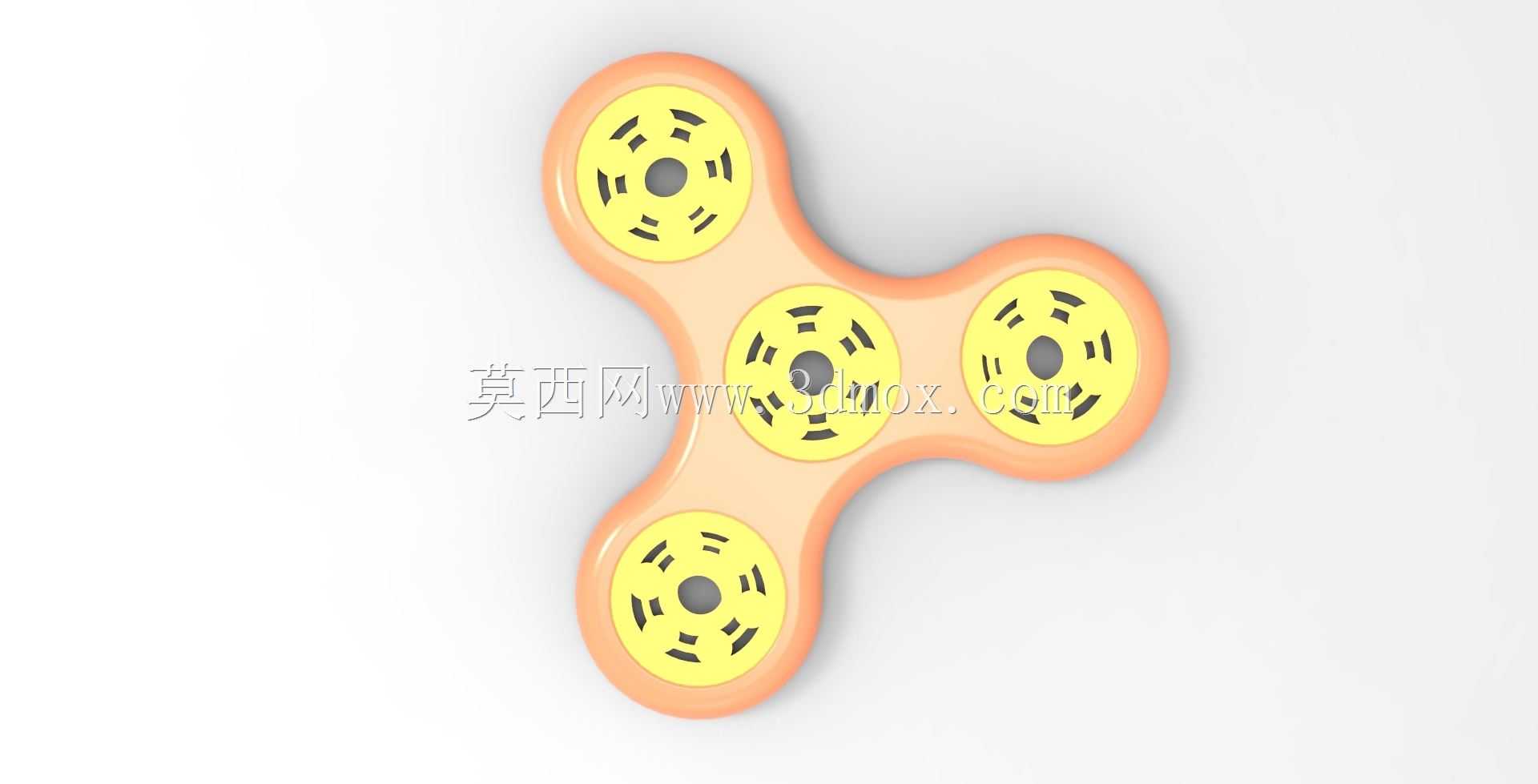

　　这款三叶式手持旋转把玩件，核心结构依托中心深沟球轴承实现低阻尼长时旋转，三个叶瓣沿中心轴承座呈120°圆周均布，整体外轮廓做了大圆角过渡处理，握持时不会硌压指腹，长时间持握也不会产生局部压痕。从实际使用场景来看，这类结构件常被用于手部精细动作放松，在需要长时间保持注意力的伏案工作场景中，单指捏住中心轴承内圈位置，另一指拨动叶瓣即可实现持续旋转，旋转过程中整体动平衡经过调校，三个叶瓣的重量差控制在0.1g以内，高速旋转时不会出现偏摆抖动的情况，不会因为偏心振动导致持握不稳。

　　从结构设计思路来看，整体采用分体式装配结构，中心轴承座预留标准608轴承的安装位，轴承与安装座之间采用小过盈配合，过盈量控制在0.02-0.03mm之间，既可以保证轴承外圈与叶瓣主体同步旋转，又不会因为过盈量过大导致轴承内圈卡滞，影响旋转顺滑度。三个叶瓣的端部都嵌入了配重环，配重环采用密度更高的金属材质，在整体重量控制在60g以内的前提下，尽可能增大旋转时的转动惯量，延长单次拨动后的旋转时长，配重环与叶瓣主体的嵌合位置做了环形止口，装配后配重环端面与叶瓣表面齐平，没有突出的棱角，避免旋转过程中剐蹭衣物或者皮肤。

　　外形尺寸方面，整体最大旋转直径控制在75mm，单叶瓣从中心到端部的长度为32mm，整体厚度为12mm，中心轴承位置的握持凸台厚度为8mm，刚好适配成年人拇指与食指的指腹夹持宽度，不需要刻意调整手指位置就能稳定持握。安装边界上，中心轴承的内圈孔径为8mm，适配市面上通用的指尖陀螺轴承替换件，后期维护时可以直接更换同规格轴承，不需要对主体结构做二次加工；叶瓣端部的配重环外径为18mm，嵌入深度为3mm，配重环与叶瓣之间可以采用胶粘或者超声波焊接的方式固定，日常使用过程中不会出现配重松脱飞出的问题。

　　从功能特性来看，叶瓣主体的外表面做了哑光弧面处理，握持时的摩擦力适中，不会因为手汗出现打滑的情况，旋转过程中三个叶瓣的风阻经过优化，叶瓣侧面做了1°的拔模斜度，既方便注塑成型时脱模，又能降低旋转时的空气阻力，减少风噪。结构上没有多余的外露连接件，所有装配位置都做了隐藏式处理，整体外观流畅一体，日常放在口袋里携带时不会勾挂衣物纤维。针对不同的使用需求，叶瓣主体可以采用ABS、PC或者锌合金等不同材质加工，塑料材质的整体重量更轻，适合长时间手持把玩，金属材质的转动惯量更大，旋转时长更长，适合追求旋转手感的使用场景。

　　在结构校核层面，三个叶瓣的连接筋位置做了加厚处理，连接筋的最小厚度为5mm，即使从1.2m高度自由跌落到水泥地面，也不会出现叶瓣断裂的情况，中心轴承座的壁厚为2.5mm，压入轴承时不会出现座体开裂的问题。旋转过程中，整体的质心与轴承回转中心完全重合，即使在倾斜角度下旋转，也不会因为重力偏心导致旋转速度快速衰减，正常拨动下的空转时长可以达到3分钟以上，满足日常休闲把玩的使用需求。
